Кнопочные панели SIMATIC ® Push Button Panel являются новейшей альтернативой условно проводным операторским пультам управления для простого и прямого управления установкой:
- Готовые к подключению; После присоединения к ПЛК все клавиши и лампочки готовы к использованию
- Возможно подключение к любому ПЛК через шинный кабель (PROFIBUS DP или MPI)
- Оборудованы 8 горячими клавишами, 4 дополнительными цифровыми входами и 5 местами для установки 22.5 мм стандартных элементов
Особенности
- Экономия до 90% времени: не требуется отдельной установки и подключения кнопок, переключателей и индикаторов
- Упрощение процедур проектирования и запуска, например, путем подключения стандартного кабеля связи
- Удобная в работе благодаря вмонтированному в тыльную сторону дисплею для отображения рабочих состояний и сообщений в виде обычного текста, без устройства программирования
- Легкое удобное управление машиной благодаря многоцветным индикаторам с различными режимами свечения
- Удобная маркировка кнопок и индикаторов с помощью вставляемых под защитное покрытие фронтальной панели этикеток
Область применения
Кнопочные панели Push Button Panel PP7 предназначены для простого и прямого управления установкой.
Они могут использоваться в любом приложении ЧМИ, в котором необходимы кнопки и лампочки. Например, на пультах управления на машинах и установках в пищевой промышленности, где необходима легкость уборки. В специальном производстве с помощью кнопочных панелей можно легко конструировать стандартные кнопочные панели для быстрого, гибкого модульного расширения. Функции кнопок и лампочек можно изменить в любое время в будущем без всякого монтажа.
Дизайн
Кнопочные панели поражают покупателей своими компактными размерами:
- Готовые к подключению с 8 клавишами быстрого реагирования, которые могут быть маркированы как угодно с использованием ярлыков
- Гладкая, легко моющаяся передняя сторона; лицевая сторона устойчива к различным маслам, грязи и стандартным моющим средствам.
- Долговечные, многоцветные светодиоды во всех горячих клавишах
- 4 дополнительных цифровых 24 В входов для гибкого расширения
- 5 сквозных разъемов для дополнительных 22.5 мм стандартных элементов (кнопки, лампочки, EMERGENCY-STOP, клавишные переключатели)
- Дисплей сзади с мини клавиатурой для отображения оперативного статуса, также и в открытом тексте, и для изменения стандартных настроек
- PP7 идентична по дизайну с OP7 и, следовательно, они могут располагаться смежно
- Небольшая необходимость технического обслуживания, так как не требуется батареи
- Все параметры хранятся на легко заменяемой карте памяти
Функции
- Цветовые режимы светодиодов (красный, зеленый, оранжевый, мигающий красный, мигающий зеленый, мигающий оранжевый)
- Выбор частоты мерцания светодиодов в диапазоне от 0.5 до 2 Гц
- Встроенные функции диагностики
- Встроенная система проверки клавиш и светодиодов (также для дополнительных цифровых 24В входов)
- Меню управления, настраиваемое с помощью экрана и мини-клавиатуры на задней стороне корпуса
- Программная настройка клавиш и дискретных входов на режим работы переключателя
- Программная настройка клавиш и дискретных входов на импульсный режим с длительностью формируемого импульса до 1000 мс.
Интеграция
Кнопочные панели можно подключить к
- SIMATIC S7-200/-300/-400, WinAC программный ПЛК и Слот ПЛК через MPI и PROFIBUS DP
- SIMATIC S5 (S5-95/ведущего устройства или через IM 308C) только через PROFIBUS DP
- стандартным ведущим устройствам PROFIBUS DP других производителей (например, Allen Bradley, ...)
Системные интерфейсы
| ПЛК | SIMATIC PP7 1) |
|---|---|
| Конечное аппаратное обеспечение (ПРОТОКОЛ) (соединитель/физические характеристики) | Подключается через |
| SIMATIC S7 / SIMATIC WinAC (MPI в качестве ведущего устройства) 2) | |
| через MPI интерфейс к S7-200/-300/-400/ WinAC Программируемый ПЛК/Слот-ПЛК(9-контактный гнездовой/RS 485),3)4) | Шинный соединитель, шинный кабель и сеть MPI (см Каталог ST 70/IK PI) |
| SIMATIC S5/S7 (PROFIBUS DP в качестве стандартного ведомого устройства) | |
| через PROFIBUS к макс. 1 x S7-200 (CPU 215-DP) по MPI протоколу S7-300/-400по встроенному PROFIBUS-SS S7-300 по CP 342-5 S7-400 по CP 443-5 | PROFIBUS 5) (см Каталог ST 70/IK PI) |
| через PROFIBUS DP к S5-95U /PROFIBUS DP ведущее устройство (6ES5 095-8ME02) S5-115U/-135U/-155U по IM 308C/IM 308B S5-115U/-135U/-155U по CP 5430/CP 5431 | PROFIBUS 5) (см Каталог ST 70/IK PI) |
| ПЛК других производителей (ведущее устройство PROFIBUS DP) | |
| через PROFIBUS DP | PROFIBUS 5) (см Каталог ST 70/IK PI) |
PP7 подходит для скоростей до 1.5 Mбит/с
Нельзя использовать стандартный кабель PG/PC MPI
S7-200 только через MPI (CPU 212 нельзя)
S7-200 CPU 215-DP также возможно по интерфейсу PROFIBUS DP по протоколу MPI
Шинный соединитель: 6GK1 500-0EA02
Замечание: Стандартный кабель PG/PC MPI (6ES7 901-0BF00-0AA0) нельзя использовать для соединения панели PP и ЦПУ.
Технические данные (бумага)
| 6AV3 688-3AA03-0AX0 | |
|---|---|
| Элементы управления | |
| - Элементы контроля | Мембранная клавиатура |
| - Тип управления | Клавиши |
| - Количество встроенных программируемых клавиш | 8 |
| - Мембранная клавиатура | Да |
| - Сенсорный экран | Нет |
| - Цифровой/буквенный ввод | Нет / Нет |
| - Количество клавиш | 8 горячих клавиш |
| Тип выхода | |
| - Режимы свечения светодиодов | Красный, желтый, зеленый |
| - Количество режимов работы каждого светодиода | 3 |
| - Количество светодиодов | 8 |
| Цифровой вход | |
| - Напряжение | 24 В |
| - Количество дискретных входов | 4 |
| Typ. service life | |
| Типичное время работы | |
| - количество циклов переключения клавиш | 1500000 |
| Цыфровые выходы | |
| - Светодиоды (период ON) | 100 |
| Функции | |
| - функции кнопок или ключей | Есть |
| - встроенная частота мерцания сведодиода | 0.5 Гц |
| - встроенная частота переключения выходов | - |
| - проверка клавиш и светодиодов | Есть |
| - Длительность импульса, формируемого встроенными кнопками и дополнительными входами, макс | 1000 мс |
| - Разрешение ввода | Нет |
| - места для установки стандартных 22.5мм компонентов (ламп, кнопок и т.д.) | 5 |
| Интерфейсы (в подготовке) | |
| - Порты | 1 x RS485, до 1.5 Мбит/с |
| Напряжение питания | |
| - номинальное значение | 24 В |
| - допустимы диапазон изменений | 18 ... 30 В |
| - номинальное значение | 0.2 A |
| - мощность | 53 Вт |
| Степень защиты | |
| Степень защиты | |
| - фронтальная панель | IP65 |
| - остальная часть корпуса | IP20 |
| Сертификаты и стандарты | |
| - Сертификаты | CE, FM Класс I Div. 2, UL, CSA |
| Габариты | |
| - фронтальная панель Ш x В (мм) | 144 x 204 |
| - установочные размеры Ш x В x Г (мм) | 130 x 190 x 53 |
| - вес | 0.8 кг |
| - Тип корпуса (передняя панель) | В основном алюминий |
| - тип установки | Фиксаторы под напряжением |
| Внешние условия | |
| - относительная влажность | До 95% без конденсата |
| - позиция установки | Вертикальная |
| - максимальный угол наклона корпуса в рабочем положении | 35° |
| Диапазон температур | |
| - рабочий (вертикальная установка) | 0 °C до +55 °C |
| - рабочий (максимальный наклон) | 0 °C до +55 °C |
| - при хранении и транспортировке | -20 °C до +70 °C |
| Другое | |
| - Бесплатная горячая линия | Есть |
| - Гарантийный период в года | 1 год |
| Функциональность | |
| Протоколы | |
| - Интерфейсы к ПЛК (может быть как опция) | S5, S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION и драйвера для контроллеров не Siemens |

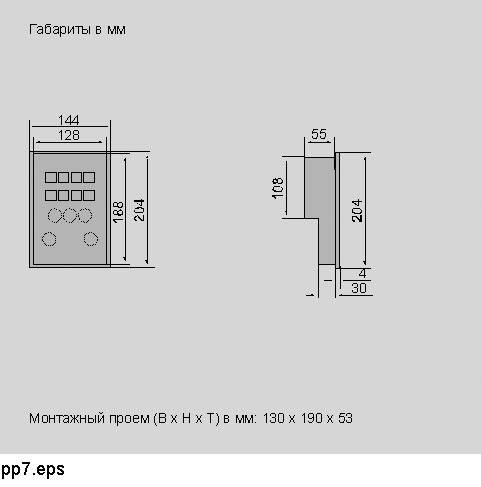

Чертеж
Дальнейшая информация
Дополнительную информацию Вы можете получить в Интернете по адресу.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6AV3688-3AA03-0AX0 | SIMATIC PP7, КНОПОЧНАЯ ПАНЕЛЬ: 8 КНОПОК/ 8 СВЕТОДИОДОВ С ПРОГРАММ.КВРУЕМЫМИ РЕЖИМАМИ РАБОТЫ; 4DI =24В; PROFIBUS-DP, ДО 1.5 МБИТ/С; 5 ПОЗИЦИЙ ДЛЯ УСТАНОВКИ СТАНДАРТНЫХ 22.5 ММ.КВКОМПОНЕНТОВ РУЧНОГО УПРАВЛЕНИЯ И ИДИКАЦИИ; КОМПЛЕКТ МОНТАЖНЫХ ПРИНАДЛЕЖНОСТЕЙ | 1.1 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6AV3678-3XC30 | СЕРВИСНЫЙ ПАКЕТ ДЛЯ SIMATIC PP7/ PP17-I/ PP17 II. КОМПЛЕКТ ЗАПАСНЫХ ЧАСТЕЙ: УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ДЛЯ PP7, УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА ДЛЯ PP17-I/ PP17-II, 5 ФИКСАТОРОВ КОРПУСА, СЪЕМНЫЙ ТЕРМИНАЛЬНЫЙ БЛОК ДЛЯ PP7, СЪЕМНЫЕ ТЕРМИНАЛЬНЫЕ БЛОКИ ДЛЯ PP17-I/ PP1 | 0.5 | 3 - 5 недель (A) | 1 |
| 6AV3991-1CA00-0AA0 | РУКОВОДСТВО ПО PP7/PP17 НА НЕМЕЦКОМ ЯЗЫКЕ | 0.14 | 3 - 5 недель (A) | 1 |
| 6AV3991-1CA00-0AB0 | РУКОВОДСТВО ПО PP7/PP17 НА АНГЛИЙСКОМ ЯЗЫКЕ | 0.14 | 3 - 5 недель (A) | 1 |
| 6AV3991-1CA00-0AC0 | РУКОВОДСТВО ПО PP7/PP17 НА ФРАНЦУЗСКОМ ЯЗЫКЕ | 0.14 | 3 - 5 недель (A) | 1 |
| 6AV3991-1CA00-0AD0 | РУКОВОДСТВО ПО PP7/PP17 НА ИТАЛЬЯНСКОМ ЯЗЫКЕ | 0.14 | 3 - 5 недель (A) | 1 |
| 6AV3991-1CA00-0AE0 | РУКОВОДСТВО ПО PP7/PP17 НА ИСПАНСКОМ ЯЗЫКЕ | 0.14 | 3 - 5 недель (A) | 1 |
| 6AV3991-1CA00-1BA0 | РУКОВОДСТВО ПО УСТАНОВКЕ SIMATIC PP7/ PP17, НЕМЕЦКИЙ ЯЗЫК | 0.2 | 3 - 5 недель (A) | 1 |
| 6AV3991-1CA00-1BB0 | РУКОВОДСТВО ПО УСТАНОВКЕ SIMATIC PP7/ PP17, АНГЛИЙСКИЙ ЯЗЫК | 0.2 | 3 - 5 недель (A) | 1 |
| 6GK1500-0EA02 | SIMATIC NET, PB ШИННЫЙ СОЕДИНИТЕЛЬ С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM; СКОРОСТЬ ПЕРЕДАЧИ 12 МБИТ/С, ОКОНЕЧНЫЙ РЕЗИСТОР С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ | 0.104 | 3 - 5 недель (A) | 1 |
| 6XV1830-1CH30 | SIMATIC NET, СОЕДИНИТ. КАБЕЛЬ PROFIBUS 830-1T, ДЛЯ ПОДКЛ. PROFIBUS-СТАНЦИЙ К OLM/ OBT, С ДВУМЯ УСТАНОВЛЕННЫМИ ШТЕКЕРАМИ 9-ПОЛЮСНЫХ СОЕДИНИТЕЛЕЙ D-ТИПА С ПОДКЛЮЧЕННЫМИ ТЕРМИНАЛЬНЫМИ РЕЗИСТОРАМИ, ДЛИНА 3.0 M | 0.165 | 3 - 5 недель (A) | 1 |
