LCD мониторы SCD 1815-I (Настольный) и SCD 1815-E (Встраиваемый) это надежные промышленные мониторы с размером экрана 18“ и частотой строк 15 кГц. Высокие технические характеристики гарантируют отличное качество изображения на протяжении всего срока службы.
SCD 1898-I, SCD 1815-E , SCD 1897-E являются 18“ модификацией SCD 1215 и имеют следующие основные технические характеристики:
Частота строк 15 ... 97 кГц
Подключение 5 x BNC
Потенциальная развязка (только SCD 1815-I)
Особенности
- Растояние от видеоисточника до монитора – до 25 м
- Строчная частота 15... 97 кГц
- Малые монтажные размеры
- Высокая устойчивость к ударам и вибрации
- Низкое рентгеновское излучение
- Высокая электромагнитная совместимость
- Широкий угол обзора
Область применения [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Область применения
LCD мониторы могут применяться во многих областях промышленности:
Установках с высоким уровнем электромагнитного излучения
Информационных терминалах
Машиностроении
Возможно применение в следующих системах.
COROS LS-C (25 kHz)
DISIT, WF 470, CP 527n (15 kHz)
SIMATIC PC, PCS 7; WinCC, VIDEOMAT
TELEPERM XP, MX-Terminal
CP 581, PG 7xx, COROS LS-A/LS-B
В случае для SCD 1815-I в системах
TELEPERM M
MADAM S/R
OS 254/OS 265
Указание
Хорошее качество изображения гарантируется только при исправном нормированном сигнале на входе монитора. Информацио по теме „Требования по эксплуатации LCD с 15 kHz и обслуживание“ можно найти в Internet по адресу www.siemens.de/automation/mall.
Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.
Указание к диагонали экрана
Для LCD применима формула – размер CRT монитора плюс 2“ (12“-LCD соответствует 14“-CRT).
Указание
Использование светового пера с SCD 1815-I невозможно. Если для Вашей системы требуется использование светового пера обращайтесь пожалуйста, непосредственно к TELEPERM-Hotline, Tel.: 49 (180) 50 50 222.
Дизайн
SCD 1815 это устройство отображения без функций управления. Кнопки для On-Screen-Display (OSD) находятся для SCD 1815-E сзади, для SCD 1815-I спереди. SCD 1815-E предназначен для встраивания в шкафы управления, SCD 1815-I - настольный.
Функции
Для настройки LCD-монитора применяется On-Screen-Display (OSD). SCD 1815 имеет функцию автоподстройки.
Технические данные
| SCD 1815-E/ SCD 1815-I | |
|---|---|
| Исполнение | • установка в шкафы управления (SCD 1815-E) • настольные (SCD 1815-I) |
| Диагональ в дюймах (см); тип | 18.1 (46); TFT |
| Защитное стекло | Да |
| Количество точек (Г x В) в мм | 0.28 x 0.28 |
| Видимая область (Г x В) в мм | 359 x 287 |
| Яркость кд/м² | 235 |
| Контраст (тип.) | 300 : 1 |
| Интерфейс | VGA аналог |
| Видимость под углом (Г/В) | 160°/160° |
| Количество цветов | 16.7 миллионов |
| Количество невидимых цветов | 6 |
| MTBF свечение | 50,000 ч |
| Горизонтальная частота | 15 до 97 kHz |
| Вертикальная частота | 50 до 100 Hz |
| Синхронизация | Г/В индивидуальная, Г/В сотавная, синхронизация на зеленом |
| Оптимальное разрешение в пикселях | 1280 x 1024 |
| Другое расширение в пикселях | 1024 x 768, 800 x 600 and 640 x 480 |
| Изображение | 1:1, фрейм, регулируемое |
| Установки | OSD |
| Клавиши контроля | • Сзади (SCD 1815-E) • Спереди (SCD 1815-I) |
| Включение питания | Сзади |
| Конекторы сзади | 5 x BNC (75 Ω, могут быть выключены) |
| Напряжение питания | AC 115/230 V |
| Частота | 47 до 63 Гц |
| Потребление энергии | 60 ВА |
| Степень защиты | • IP 65 спереди (SCD 1815-E) • IP 20 (SCD 1815-I) |
| Одобрения/рекомендации | CE, UL 1950 |
| Допустимая температура окружающей среды | 5 до 45 °C |
| Корпус: материал, цвет | • Метал, светло серый (SCD 1815-E) • Пластик, светло серый (SCD 1815-I) |
| Габариты (Ш x В x Г) в мм | • 481 x 385 x 100 (SCD 1815-E) • 464 x 444 x 115 (SCD 1815-I) |
| Приблизительный вес | 10 кг |
| Поставляемые аксессуары | Кабель питания, инструкция |
Дополнительно
В комплект поставки входит:
- Сетевой кабель электропитания
Другие аксессуары
- Высококачественный видео-кабель
- Штекер: 15-pin / 3-штекер Sub-D / 5 x BNC.
- EMV-совместимаяверсия с двумя ферритовыми фильтрами. Имеется кабель длиной 2м или, 5 м.
Чертеж

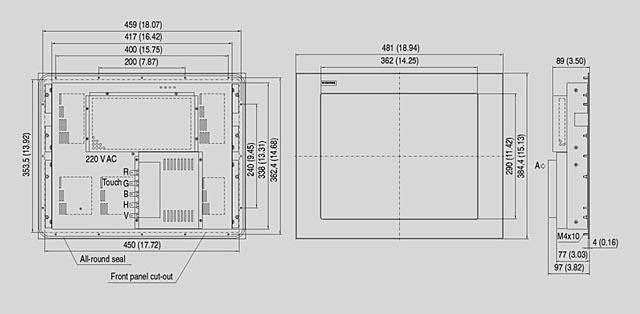

SCD 1815-E, чертеж, размеры в мм (дюймах)

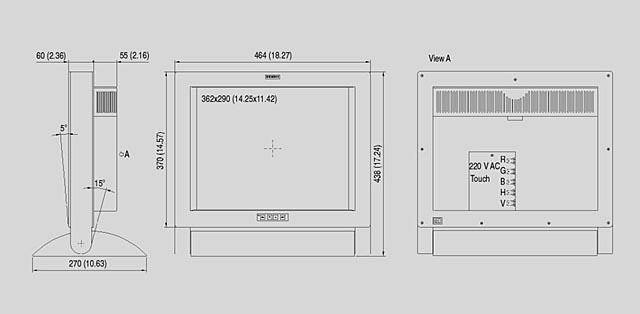

SCD 1815-I, чертеж, размеры в мм (дюймах)
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GF6220-1MV | 18" НАСТОЛЬНЫЙ ЦВЕТНОЙ LCD МОНИТОР ПРОМЫШЛЕННОГО ИСПОЛНЕНИЯ, UL 1950/IP20, 1280X1024 ТОЧЕК, 15-97 КГЦ, ЭЛЕКТРИЧЕСКАЯ ИЗОЛЯЦИЯ, 75 ОМ, ВЫБИРАЕМЫЙ АНАЛОГОВЫЙ ВХОД: 5XBNC, OSD | 10 | по запросу (D) | 1 |
| 6GF6220-4MV | 18" ВСТРАИВАЕМЫЙ ЦВЕТНОЙ LCD МОНИТОР ПРОМЫШЛЕННОГО ИСПОЛНЕНИЯ, UL 1950/IP65, 15-97 КГЦ, 1280X1024 ТОЧЕК, МАСШТАБИРОВАНИЕ, TFT ПАНЕЛЬ С ШИРОКИМ УГЛОМ ОБЗОРА И ЗАЩИТНЫМ ПОКРЫТИЕМ, OSD, АНАЛОГОВЫЙ ВХОД: 5XBNC, 75 ОМ | 10 | по запросу (D) | 1 |
