LCD монитор SCD 1515-E это надежный промышленный монитор с размером дисплея 15“ и строчной частотой 15 кГц. Высокие технические характеристики гарантируют отличное качество изображения на протяжении всего срока службы.
SCD 1515-E является 15“ модификацией SCD 1297-E и имеет следующие основные технические характеристики:
- Частота строк 15 ... 97 кГц
- Подключение 5 x BNC
Особенности
- Растояние от видеоисточника до монитора – до 25 м
- Строчная частота 15... 97 кГц
- Малые монтажные размеры
- Высокая устойчивость к ударам и вибрации
- Низкое рентгеновское излучение
- Высокая электромагнитная совместимость
- Возможно встраивание в шкафы автоматизации
Область применения [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Область применения
LCD мониторы могут применяться во многих областях промышленности:
- Установках с высоким уровнем электромагнитного излучения
- Информационных терминалах
- Машиностроении
Возможно применение в следующих системах.
COROS LS-C (25 kHz)
DISIT, WF 470, CP 527n (15 kHz)
SIMATIC PC, PCS 7; WinCC, VIDEOMAT
TELEPERM XP, MX-Terminal
CP 581, PG 7xx, COROS LS-A/LS-B
Указание
Хорошее качество изображения гарантируется только при исправном нормированном сигнале на входе монитора. Информацио по теме „Требования по эксплуатации LCD с 15 kHz и обслуживание“ можно найти в Internet по адресу www.siemens.de/automation/mall.
Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.
Указание к диагонали экрана
Для LCD применима формула – размер CRT монитора плюс 2“ (12“-LCD соответствует 14“-CRT).
Дизайн
SCD 1515-E это устройство отображения без функций управления. Кнопки для On-Screen-Display (OSD) находятся сзади. SCD 1515-E предназначен для встраивания в шкафы управления.
Функции
Для настройки LCD-монитора применяется On-Screen-Display (OSD). SCD 1515 имеет функцию автоподстройки.
Технические данные
| SCD 1515-E | |
|---|---|
| Версия | Установка в шкафах управления |
| Диагональ в дюймах (см); тип | 15 (38); TFT |
| Защитное стекло | Да |
| Количество точек (Г x В) в мм | 0.28 x 0.28 |
| Видимая область (Г x В) в мм | 304 x 228 |
| Яркость кд/м² | 200 |
| Контраст (тип.) | 250 : 1 |
| Интерфейс | VGA аналог |
| Видимость под углом (Г/В) | 140°/120° |
| Количество цветов | 256 k |
| Количество невидимых цветов | 2 |
| MTBF свечение | 50,000 ч |
| Горизонтальная частота | 15 до 97 кГц |
| Вертикальная частота | 50 до 100 Гц |
| Синхронизация | Г/В индивидуальная, Г/В сотавная, синхронизация на зеленом |
| Оптимальное разрешение в пикселях | 1024 x 768 |
| Другое расширение в пикселях | 800 x 600 и 640 x 480 |
| Изображение | 1:1, фрейм, регулируемое |
| Установки | OSD |
| Клавиши контроля | Сзади |
| Кнопка питания | - |
| Конекторы сзади | 5 x BNC (75 Ω, могут быть выключены) |
| Напряжение питания | AC 115/230 В(DC 24 В:см. аксесуары) |
| Частота | 47 до 63 Гц |
| Потребление энергии | 30 ВА |
| Степень защиты | IP 65 спереди |
| Одобрения/рекомендации | CE, UL 1950 |
| Допустимая температура окружающей среды | 5 до 45 °C |
| Корпус: материал, цвет | Метал, светло серый |
| Габариты (Ш x В x Г) в мм | 428 x 336 x 80 |
| Вес, около | 5.5 кг |
| Поставляемые аксессуары | Кабель питания, инструкция |
Дополнительно
В комплект поставки входит:
- Сетевой кабель электропитания
Другие аксессуары
DC/DC-преобразователь
Для подключения 12“- и 15“-LCD-мониторов с питанием от DC 12 V к источнику DC 24 V -. Конвертер преобразует напряжение в DC 12 V.
Высококачественный видео-кабель:
Штекер: 15-pin / 3-штекер Sub-D / 5 x BNC.
EMV-совместимая версия с двумя ферритовыми фильтрами. Имеется кабель длиной 2м или, 5 м.

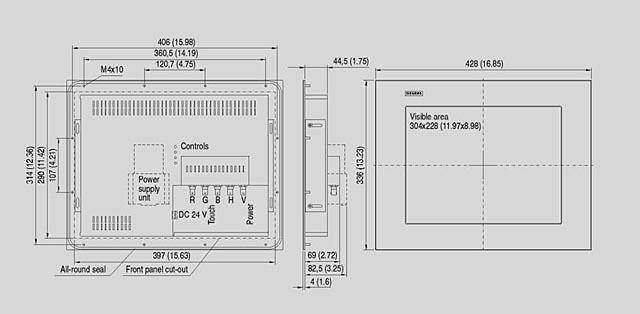

Чертеж
SCD 1515-E, чертеж, размеры в мм (дюймах)
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GF6230-4MV | 15" ПРОМЫШЛЕННЫЙ LCD МОНИТОР, UL 1950/IP65, 15-97 КГЦ, 1024X768 ТОЧЕК, DSP МАСШТАБИРОВАНИЕ, ЗАЩИТНОЕ ПОКРЫТИЕ, OSD, АНАЛОГОВЫЙ ВХОД: 5XBNC, 75 ОМ | 10 | по запросу (D) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6AV8107-1BA00-0AA0 | СЕТЕВОЙ БЛОК ПИТАНИЯ =24В ДЛЯ ДИСПЛЕЕВ SCD 1297/ SCD 1597 | 0.215 | 3 - 5 недель (A) | 1 |
