SIMATIC Box PC 840 идеально подходит для применения промышленных ПК непосредственно на агрегате:
- Большие возможности по расширению (5 слотов)
- Высокая производительность
- Высокая надежность
Особенности
Минимизация сбоев благодаря высокой надежности системы
- Эффективная самодиагностика (SIMATIC PC DiagMonitor)
- Решения для резервного копирования данных (профилактическое сохранение данных)
- Удобная для обслуживания конструкция (для модификации и сервисного обслуживания)
Сокращение издержек благодаря высокой безопасности инвестиций
- Высокая непрерывность продуктов благодаря поддержке аппаратных и программных средств длительное время (поддержка коммуникационных интерфейсов и слотов ISA)
- Надежная доступность запасных частей (5 лет)
Уменьшение стоимости благодаря углубленной индустриальной функциональности
- Высокая степень промышленной совместимости благодаря надежной конструкции для работы под действием вибрации, ударных воздействий и повышенных температур
- Интегрированные компоненты Totally Integrated Automation (TIA) благодаря встроенным интерфейсам PROFIBUS/MPI и Ethernet, протестированным с программными пакетами
- Высокая гибкость и возможности для расширения (5 свободных слотов)
Уменьшение стоимости благодаря экономии времени
- PC поставляются собранными по заказной конфигурации и готовыми к работе
- Предустановленные операционные системы для быстрого начала работы
- Встроенные коммуникационные интерфейсы для полевого уровня и уровня IT
Область применения
SIMATIC Box PC 840 предназначен для использования в машиностроении и перерабатывающей промышленности для:
Систем измерения, управления и регулирования в производственных процессах (например: автоматические стиральные машины, управление роботами)
Систем управления зданиями, Визуализации процессов производства (Информационные терминалы и табло)
Сбор и обработка данных (например: децентрализованный контроль процесса)
SIMATIC Box PC 840 имеет маркировку CE для примения в промышленности, а также бытовом и комерческом секторе. В дополнении к промышленным приложениям, он м.б. использован для автоматизации зданий или публичных сооружений.
Дизайн
- Прочный металлический корпус, обеспечивающий высокую стойкость к механическим и электромагнитным воздействиям.
- Фиксаторы PC карт для повышения стойкости к вибрации и ударным нагрузкам
- Процессор:
- Intel Pentium 4 2.8 ГГц, 533 МГц FSB, SLC 512 Кбайт
- Оперативная память емкостью 128 Мбайт, с возможностью расширения до 2 Гбайт
- Приводы:
- Жесткий диск: ≥ 40 Гбайт; специальная конструкция держателей, обеспечивающая высокую стойкость к механическим воздействиям
- Дисковод: 1.44 Мбайт, 3.5"
- Встроенная видеокарта с поддержкой AGP графики, 1280 x 1024, 100 Гц, 32-разрядная цветовая палитра
- Интерфейсы (с фронтальной стороны корпуса):
- Ethernet встроенный
- 2 x USB V2.0 (мощный)
- PS/2, COM1, COM2, LPT1
- Слоты расширения:
- 1 x PCI короткий, 1 x PCI длинный
- 2 x PCI/ISA (совмещенный) длинный
- 1 x ISA длинный
- Напряжение питания: ~120/240 В (широкий диапазон), 50/60 Гц
- Дополнительные компоненты:
- Процессор : Intel Pentium 4 Mobile 2.4 ГГц, 533 МГц FSB, SLC 512 Кбайт Intel Pentium 4 Mobile 2.2 ГГц, 400 МГц FSB, SLC 512 Кбайт Intel Celeron 2.0 ГГц, 400 МГц FSB, SLC 128 Кбайт
- Расширение оперативной памяти до 2 Гбайт
- Жесткий диск 1 x 3.5" 80 Гбайт
- 2 x 2.5" 40 Гбайт жесткий диск или система RAID1
- Flash Drive (512 Мбайт или 1 Гбайт, Compact Flash)
- Привод CD-ROM или CD-R/W/DVD
- Встроенный интерфейс PROFIBUS/MPI, совместимый с CP5611
- Напряжение питания =24 В
- Предварительно установленная операционная система
- SIMATIC PC DiagMonitor 1)
- SIMATIC PC/PG Image Creator 1)
- Замечание:
Более подробная информация приведена в разделе "Компоненты расширения"
Функции
Интегрированные и конфигурируемые функции контроля (выполнения программы (watchdog), внутренней и внешней температуры, работы вентиляторов)
Расширенная диагностика и посылка сообщений по Ethernet, e-mail, SMS и прямая передача данных в пакеты SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):
Счетчик наработанных часов
Состояние жесткого диска
Состяние системы
Автоматическая запись всех сообщений в файл
Опции для централизованного мониторинга SIMATIC PC по сети
RAID1 для автоматического дублирования двух EIDE жестких дисков
Интеграция
- Ethernet Встроенный интерфейс Ethernet (10/100 Mbit/s) может быть использован для IT коммуникаций и для обмена данными с программируемыми контроллерами такими как SIMATIC S7 (с программным обеспечением “SOFTNET S7”) .
- PROFIBUS Опциональный интерфейс Profibus (12 Mbit/s) может быть использован для соединения с распределенными полевыми устройствами или для связи с SIMATIC S7 (с программным обеспечением “SOFTNET for PROFIBUS”).
- Дополнительные интерфейсы Для подключения других станций I/O, имеется 5 свободных слота PCI, один интерфейс PC card, 2 USB (Universal Serial Bus) и последовательный/паралельный интерфейс.
Технические данные
| SIMATIC Box PC 840 V2 | |
|---|---|
| Основные характеристики | |
| Дизайн | Монтаж на плоскую поверхност, box |
| Процессор | - Intel Pentium 4 2.8 ГГц, 533 МГц Front Side Bus (FSB), 512 Кбайт кеш второго уровня; - Intel Pentium 4 2,4 ГГц, 533 МГц Front Side Bus (FSB), 512 Кбайт кеш второго уровня; - Intel Pentium 4 Mobile 2.2 ГГц, 400 МГц FSB, 512 Кбайт кеш второго уровня; - Intel Celeron 2.0 ГГц, 400 МГц FSB, 128 Кбайт кеш второго уровня |
| Чипсет | VIA P4N266A |
| Объем оперативной памяти | 128 Мбайт DDR SDRAM; расширяемая до 2 Гб; 3 слота памяти |
| Свободные разъемы для расширения | - 1 x PCI короткий, 1 x PCI длиный - 2 x PCI/ISA (shared) длиный - 1 x ISA длиный Примечание: The RAID1 option takes one PCI slot. |
| Графика | - VIA ProSavage8, встроенный графический контроллер AGP bus, - 8/16/32 Мбайт UMA память (shared) - CRT: до 1600 x 1024 пикселей, 60 Гц, цвет 16-бит до 1280 x 1024 пикселей, 100 Гц, цвет 32-бита - LCD: LVDS или DUI до 1280 x 1024 пикселей, 18-бит TFT - LC дисплеи могут быть подсоеденины через цифровой LVDS интерфейс |
| Операционная система | - Нет Предустановленные: - MS-DOS 6.22 Английский; - Windows NT 4 WS SP6a Английский/Немецкий; - Windows 2000 Professional SP4 MUI - Windows XP Professional SP1 MUI MUI: (Многоязычный интерфейс); 5 языков: Английский, Немецкий, Французский, Испанский, Итальянский |
| Напряжение питания | - 120/240 В AC, 360 VA; электрически изолированное; с защитой от кратковременных сбоев питания в соответствии с NAMUR: макс. 20 мс при номинальном напряжении 0.85 - 24 В DC, 265 VA (опционально, только при соединении с Pentium 4 Mobile) |
| Приводы | |
| Жесткий диск | - 3.5" 40 Гб HDD EIDE Опционально - 3.5" 80 Гб HDD EIDE - 2 x 2.5" 40 Гб HDD EIDE - RAID1 2 x 2.5" 40 Гб EIDE |
| Flash диск | Опционально, вместо жесткого диска:- 512 Мб Flash диск - 1 Гб Flash диск Примечание: Flash только в комбинации с MS-DOS или без операционной системы |
| CD-ROM | 24x, опционально |
| CD-RW | CD-R/RW/DVD; (комбинированный привод) опционально |
| Дисковод | 1.44 Мбайт |
| Интерфейсы | |
| PROFIBUS/MPI | 12 Мбит/с (изолированный, CP 5611-совместимый) |
| Ethernet | 10/100 Мбит/с (RJ 45) |
| USB | 2 x 2.0 (мощный) |
| Последовательный | COM1 (25-полюсный, V.24), COM2 (9-полюсный, V.24) |
| Параллельный | LPT1 |
| DVI | 1 x |
| VGA | через адаптер DVI к VGA (включен в поставку) |
| Клавиатура | PS/2 |
| Мышь | PS/2 |
| Функции мониторинга | |
| Температура | - Выход температуры за верхний/ нижний допустимый предел - Тревоги могут быть проанализированы в прикладной программе |
| Сторожевой таймер | - Мониторинг времени выполнения программы - Время наблюдения может быть задано в программном обеспечении - Настраиваемый перезапуск в случае сбоя - Тревоги могут быть проанализированы в прикладной программе |
| Дистанционный мониторинг | - SIMATIC PC DiagMonitor (программная, опция) Получение данных о состоянии:- Сторожевой таймер - Температура - Fan speed - Мониторинг жесткого диска (SMART) - Системный / Ethernet мониторинг (Heart Beat) - Подсчет времени работы Коммуникации: - Интерфейс Ethernet (протокол SNMP) - OPC для интеграции в программном обеспечении SIMATIC - Конфигурация для клиент/серверной архитектуры - Генерация log файлов |
| Внешние условия | |
| Степень защиты (передняя/задняя панель) | IP20 |
| Температура окружающей среды во время работы | С максимальной конфигурацией: от 5 до 45 °C от 5 до 55 °C при использовании Pentium 4 Mobile, без дисковода/работы CD |
| Вибрация во время работы | от 10 до 58 Гц: 0.75 мм;от 58 Гц до 500 Гц: 9.8 м/с2 (около 1 г) При работе с CD-ROM/RW: от 10 до 58 Гц: 0,019 мм;от 58 Гц до 500 Гц: 2.5 м/с2 (около 0.25 г) Примечание: No vibration permitted when burning CDs |
| Уровень ударных воздействий во время работы | 50 м/с2, 30 мс (около 5 г) Примечание: No shock permitted when burning CDs |
| Температура окружающей среды во время работы | от 5 до 80% при 25 °C |
| Класс защиты | Класс защиты I в соответствии с VDE 0106 Часть 1 (IEC 536) |
| Электромагнитная совместимость (EMC) | |
| - Генерирование помех | EN 55022 Класс B (Класс A при 24 В DC) |
| - Устойчивость к наводкам по цепям питания | ± 2 кВ (IEC 61000-4-4, взрыв) ± 1 кВ (IEC 61000-4-5, симметричные волны) ± 2 кВ (IEC 61000-4-5, асимметричные волны) |
| - Устойчивость к наводкам по сигнальным линиям | ± 1 кВ (IEC 61000-4-4, взрыв, длина < 10 м) ± 1 кВ (IEC 61000-4-5, симметричные волны, длина > 10 м) ± 2 кВ (IEC 61000-4-5, асимметричные волны, длина > 10 м) |
| - Устойчивость к разрядам статического электричества | ± 6 кВ, при контактном разряде (IEC 61000-4-2) ± 8 кВ, при разряде через воздух (IEC 61000-4-2) |
| - Устойчивость к высокочастотным наводкам | 10 V/m 80% AM; от 80 МГц до 1 ГГц (IEC 61000-4-6); 10 V/m 50% ED; 900 МГц (IEC 61000-4-6); 10 V 80% AM, от 9 кГц до 80 МГц (IEC 61000-4-6) |
| - Устойчивость к воздействию магнитных полей | 30 A/m, 50 МГц (IEC 61000-4-6) |
| Протестированное программное обеспечение SIMATIC Industrial Software | - STEP 7, STEP 5 - WinAC - ProTool/Pro - WinCC - SOFTNET |
| Сертификаты и одобрения | |
| Защита | IEC 60950 |
| Одобрения | cULus (UL508, UL60950), FCC Класс А |
| CE признаки | - Использование в промышленных областях: Генерирование помех: EN 50081-2, 1993;Устойчивость к помехам: EN 50082-2, 1995 - Использование в бизнесе and trade environments as well as in workshops: Генерируемые помехи: EN 50081-1, 1992;Устойчивость к помехам: EN 50082-1, 1992 |
| Размеры и вес | |
| Размеры (в мм) | 388 x 331 (включает монтажные принадлежности) x 165 |
| Вес, около | 10,5 кг |
Замечание по поводу лицензирования операционной системы SIMATIC PC
На основании соглашения с Microsoft поставляемая лицензия операционной системы предназначена для установки только на компьютеры SIMATIC PC.

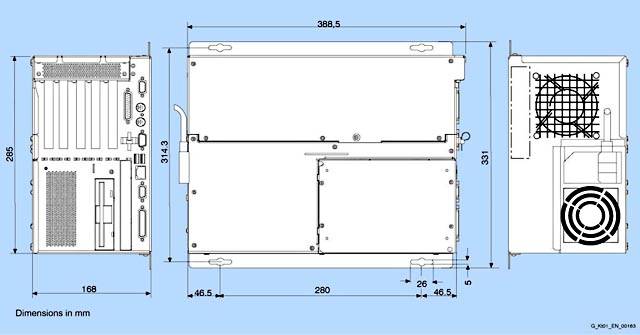

Чертеж
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6ES7647-6M...-.... | SIMATIC BOX PC 840 V2: ВСТРОЕННАЯ AGP ГРАФИКА, 8/16/32 МБАЙТ; 10/100 МБИТ/С ETHERNET RJ45; 2 X USB (МОЩНЫХ); СТОРОЖЕВОЙ ТАЙМЕР, КОНТРОЛЬ ТЕМПЕРАТУРЫ; 2 PCI, 2 ISA/PCI, 1 ISA | 10.5 | 6 - 8 недель (C) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6ES7648-0CB00-0YA0 | КЛАВИАТУРА ДЛЯ PCS7 OS/ES, ИНТЕРФЕЙС USB, МЕЖДУНАРОДНАЯ/НЕМЕЦКАЯ РАСКЛАДКА КЛАВИАТУРЫ | 0.5 | 4 - 6 недель (B) | 1 |
| 6ES7648-0DC30-0AA0 | SIMATIC PC, НАКОПИТЕЛЬ USB-ФЛЭШ, 1 GB, USB2.0, ВКЛЮЧАЯ МЕНЕДЖЕР SIMATIC PC BIOS, ВОЗМОЖНОСТЬ ЗАГРУЗКИ, МЕТАЛЛИЧЕСКИЙ КОРПУС | 0.1 | 6 - 8 недель (C) | 1 |
| 6ES7648-1AA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ RACK PC840, BOX PC840 К ИСТОЧНИКУ ПИТАНИЯ ~230В; УПАКОВКА ИЗ 5 ШТУК | 0.2 | 4 - 6 недель (B) | 1 |
| 6ES7648-2AD20-0EA0 | МОДУЛЬ ПАМЯТИ SDRAM 256 МБАЙТ DDR333 ДЛЯ SIMATIC RACK PC IL 40 S ( 6AG4011-0.) | 0.1 | по запросу (X) | 1 |
| 6ES7648-2AD30-0EA0 | МОДУЛЬ ПАМЯТИ SDRAM 512 МБАЙТ DDR333 ДЛЯ SIMATIC RACK PC IL 40 S ( 6AG4011-0.) | 0.1 | 4 - 6 недель (B) | 1 |
| 6ES7648-2AD40-0EA0 | МОДУЛЬ ПАМЯТИ SDRAM 1 ГБАЙТ DDR333 ДЛЯ SIMATIC RACK PC IL 40 S ( 6AG4011-0.) | 0.1 | 4 - 6 недель (B) | 1 |
| 6ES7648-3AB00-0XA0 | SIMATIC PC, КАБЕЛЬ-АДАПТЕР, DVI-I В VGA, ДЛИНА: 250 MM | 0.1 | 4 - 6 недель (B) | 1 |
| 6ES7900-1AA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ | 0.3 | 3 - 5 недель (A) | 1 |
| 6ES7900-1BA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ | 0.3 | 3 - 5 недель (A) | 1 |
| 6ES7900-1CA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ | 0.3 | 3 - 5 недель (A) | 1 |
| 6ES7900-1DA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США | 0.3 | 3 - 5 недель (A) | 1 |
| 6ES7900-1EA00-0XA0 | SIMATIC PC, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC BOX PC/ SIMATIC PANE PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ | 0.3 | 3 - 5 недель (A) | 1 |
| 6ES7900-1FA00-0XA0 | SIMATIC PC, СЕТЕВОЙ КАБЕЛЬ 230V AC; ДЛЯ BOX PC И PANEL PC; ДЛЯ КИТАЯ | 0.2 | 4 - 6 недель (B) | 1 |
| 6ES7972-0BA41-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 16 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.046 | 3 - 5 недель (A) | 1 |
| 6ES7972-0BB41-0XA0 | SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS, ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 16 X 54 X 34 MM, С ВСТРОЕННЫМ ТЕРМИНАЛЬНЫМ РЕЗИСТОРОМ, С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ, С ГНЕЗДОМ ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА | 0.052 | 3 - 5 недель (A) | 1 |
| 6GK1500-0EA02 | SIMATIC NET, PB ШИННЫЙ СОЕДИНИТЕЛЬ С ОСЕВЫМ ОТВОДОМ КАБЕЛЯ ДЛЯ ПРОМ. ПК, SIMATIC OP, OLM; СКОРОСТЬ ПЕРЕДАЧИ 12 МБИТ/С, ОКОНЕЧНЫЙ РЕЗИСТОР С ФУНКЦИЯМИ РАЗДЕЛЕНИЯ | 0.104 | 3 - 5 недель (A) | 1 |
| 6GK1500-0FC00 | SIMATIC NET, ШТЕКЕР ДЛЯ ПОДКЛ. ЭЛЕКТР. КАБЕЛЯ PROFIBUS К SIMATIC PC/ OP/ OLM; ОСЕВОЙ ОТВОД КАБЕЛЯ; ДО 12 МБИТ/С; ВСТРОЕННЫЙ ОТКЛЮЧАЕМЫЙ ТЕРМИНАЛЬНЫЙ РЕЗИСТОР; FAST CONNECT | 0.046 | 3 - 5 недель (A) | 1 |
