SIMATIC Flat Panel

SIMATIC Flat Panel - Компоненты для расширения

  • SIMATIC Flat Panels и LCD мониторы выполнены в прочном промышленном исполнении
  • Они могут быть использованы для тех же приложений где используются электроннолучевые мониторы
  • Монтаж
  • Панели одинаково подготовлены для монтажа в машины, панели и шкафы управления (19' стойки)
  • Тип панели:
  • Простой дисплей без операторского управления
  • Опционально сенсорный экран

Особенности

  • Прочное промышленное исполнение:
  • высокая стойкость к воздействию вибрационных и ударных нагру­зок и высокая степень электромагнитной совместимости
  • фронтальная панель со степенью защиты IP 65/ MEMA4, устойчи­вая к воздействию пыли и влаги
  • устойчивое к царапанью минеральное стекло, обладающее антибли­ковым эффектом
  • наличие марки CE для применения в промышленных условиях
  • Наличие модификаций с различными размерами экранов, с встроенной сенсорной клавиатурой или без нее, с напряжением питания ~110/230 В или =24 В
  • Отсутствие рентгеновского излучения
  • Низкая потребляемая мощность
  • Комфортность работы:
  • широкий угол обзора изображения в горизонтальной и вертикаль­ной плоскости (170°)
  • четкое и контрастное изображение
  • равномерная освещенность экрана, отсутствие мерцаний
  • автоматическое выравнивание изображения
  • Выполнение всех необходимых настроек с помощью экранных меню (OSD)
  • Малая масса и незначительные монтажные объемы
  • Длительный срок службы

Область применения

SIMATIC Flat Panels могут использоваться вместе с системным модулем PC или удалено (до 5 м) по техническим или другим требованиям. SIMATIC Flat Panels могут быть соединены с любым PC, но они специально разработаны для работы с SIMATIC Box или SIMATIC Rack PC.

Дизайн

  • Прочный алюминиевый корпус
  • TFT дисплей следующих размеров:
  • 12“ с 800 x 600 пикселей
  • 15“ с 1024 x 768 пикселей
  • 19“ с 1280 x 1024 пикселей
  • От 256,000 до 16, 000, 000 цветов
  • Устойчивое к царапанью минеральное стекло, обладающее антибли­ковым эффектом
  • Просто дисплей или с сенсорным экраном (опция)
  • Питание 24 V DC, опционально 110/230 V AC (50/60 Hz)
  • Может быть установлен на расстоянии до 5 м от системного блока

Входит в состав поставки:

  • Кабель для питания в варианте 230 V AC
  • Соединительный кабель для подключения к PC длиной 1.8 м
  • Руководство пользователя на 2 языках (английском и немецком)
  • CD-ROM с драйверами и документацией

Замечания при переходе от CRT к LCD мониторам

Разрешение: При выборе подходящего LCD монитора, убедитесь что разрешение LCD монитора соответсвует разрешению приложений визуализации.

Технические данные (бумага)

6AV7 861-1 6AV7 861-2 6AV7 861-3
Напряжение питания
Напряжение питания =24 В, опционально ~100 ... 240 В =24 В, опционально ~100 ... 240 В =24 В, опционально ~100 ... 240 В
Основные характеристики
Антибликовое минеральное стекло экрана Есть Есть Есть
Выключатель питания Нет Нет Нет
Расстояние от компьютера До 5 м До 5 м До 5 м
Дисплей
Настройка с дисплея (OSD) Есть Есть Есть
Конструкция дисплея 12" TFT 15" TFT 19" TFT
Область отображения в мм 247 x 184.5 304 x 228 376 x 301
Угол обзора 120° x 70° (минимальный) 100° x 90 ° (минимальный) 170° x 170°
Размер отображаемой точки 0.3075 x 0.3075 мм 0.297 x 0.297 мм 0.294 x 0.294 мм
Разрешение, точек 800 x 600 1024 x 768 1280 x 1024
Частота обновления изображений 50 ... 72 Гц 50 ... 72 Гц 50 ... 72 Гц
Частота развертки 25 ... 48 кГц 46.7 ... 62.5 кГц 30 ... 80 кГц
Яркость/контрастность Не менее 370 кд/м2/ 450:1 Не менее 260 кд/м2/ 350:1 Не менее 300 кд/м²/ 300:1
Количество цветов 262 K 16.2 миллионов 16.7 миллионов
Наработка на отказ (при 25 °C) 50,000 часов при непрерывной 24-часовой работе, зависит от температуры 50,000 часов при непрерывной 24-часовой работе, зависит от температуры 50,000 часов при непрерывной 24-часовой работе, зависит от температуры
Органы управления
Сенсорный экран Аналоговый, резистивный, опционально Аналоговый, резистивный, опционально Аналоговый, резистивный, опционально
Степень защиты
Фронтальной панели по EN 60529 IP65 IP65 IP65
Тыльной части корпуса по EN 60529 IP20 IP20 IP20
Стандарты и сертификаты
Электромагнитная совместимость CE (для промышленности) CE (для промышленности) CE (для промышленности)
Стандарты, одобрения, сертификаты
Марка CE Есть Есть Есть
Одобрение UL Есть Есть Есть
Условия эксплуатации
Вибрационные нагрузки 1g (10м/с²) 1g (10м/с²) 1g (10м/с²)
Ударные воздействия 5g (50м/с²) 5g (50м/с²) 5g (50м/с²)
Диапазон температур
- рабочий +5 ... +45°C +5 ... +45°C +5 ... +45°C
Монтаж:
- в стойку управления Есть (IP54) Есть (IP54) Есть (IP54)
- фронтальный монтаж Есть (IP65) Есть (IP65) Есть (IP65)
- угол наклона при установке в консолях 0 ... 20° 0 ... 20° 0 ... 20°
Интерфейсы
Графический интерфейс Стандартный VGA интерфейс с 15-полюсным соединителем D-типа/ цифровой DVI-D интерфейс Стандартный VGA интерфейс с 15-полюсным соединителем D-типа/ цифровой DVI-D интерфейс Стандартный VGA интерфейс с 15-полюсным соединителем D-типа/ цифровой DVI-D интерфейс
Интерфейс сенсорного экрана USB (V1.1) USB (V1.1) USB (V1.1)
Габариты
Габариты в мм 400 x 310 x 50 483 x 310 x 54 483 x 400 x 56
Монтажный проем/ глубина в мм 368 x 290 / 50 450 x 290 x 54 449 x 380 x 56
Масса
Масса, приблизительно 5 кг 6.4 кг 10.2 кг

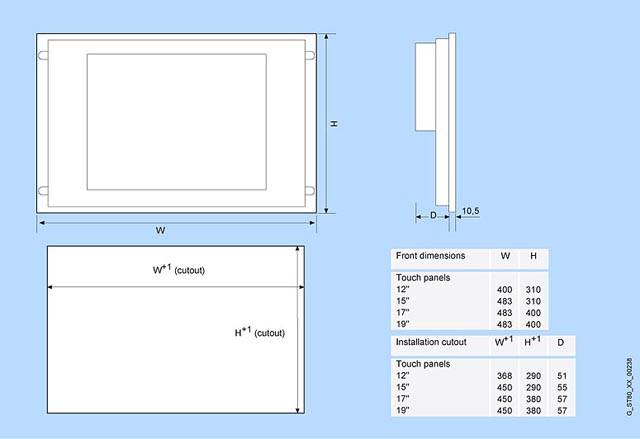

Чертеж

##### Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6AV7861-1AA00-0AA0 SIMATIC FLAT PANEL FP77-12 12-ДЮЙМОВЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 800X600 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 3 - 5 недель (A) 1
6AV7861-1AB00-0AA0 SIMATIC FLAT PANEL FP77-12 12-ДЮЙМОВЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 800X600 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC И 120/240V AC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 3 - 5 недель (A) 1
6AV7861-1AB10-1AA0 "SIMATIC FLAT PANEL 12"" EXTENDED, ПЛОСКОПАНЕЛЬНЫЙ TFT-МОНИТОР С ДИАГОНАЛЬЮ 12"", РАЗРЕШЕНИЕМ 800X600 ПИКСЕЛЕЙ, =24В И ~110/220В, VGA, DVI-D ИНТЕРФЕЙСЫ, ДЛИНА КАБЕЛЯ ДО 30M" 3 3 - 5 недель (A) 1
6AV7861-1TA00-0AA0 SIMATIC FLAT PANEL FP77-12T 12-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 800X600 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 3 - 5 недель (A) 1
6AV7861-1TB00-0AA0 SIMATIC FLAT PANEL FP77-12T 12-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 800X600 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC И 120/240V AC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 3 - 5 недель (A) 1
6AV7861-1TB10-1AA0 "SIMATIC FLAT PANEL 12T EXTENDED, ПЛОСКОПАНЕЛЬНЫЙ СЕНСОРНЫЙ TFT-МОНИТОР С ДИАГОНАЛЬЮ 12"", РАЗРЕШЕНИЕМ 800X600 ПИКСЕЛЕЙ, =24В И ~110/220В, VGA, DVI-D ИНТЕРФЕЙСЫ, ДЛИНА КАБЕЛЯ ДО 30M" 3 3 - 5 недель (A) 1
6AV7861-2AA00-0AA0 SIMATIC FLAT PANEL FP77-15 15-ДЮЙМОВЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 1024X768 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 по запросу (D) 1
6AV7861-2AB00-0AA0 SIMATIC FLAT PANEL FP77-15 15-ДЮЙМОВЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ С РАЗРЕШЕНИЕМ 1024X768 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC И 120/240V AC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 по запросу (D) 1
6AV7861-2AB10-1AA0 "SIMATIC FLAT PANEL 19"", ПЛОСКОПАНЕЛЬНЫЙ TFT-МОНИТОР С ДИАГОНАЛЬЮ 19"", РАЗРЕШЕНИЕМ 1024X768 ПИКСЕЛЕЙ, =24В И ~120/240В, VGA, DVI-D ИНТЕРФЕЙСЫ, ДЛИНА КАБЕЛЯ ДО 30M" 3 по запросу (D) 1
6AV7861-2TA00-0AA0 SIMATIC FLAT PANEL FP77-15T 15-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 1024X768 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 по запросу (D) 1
6AV7861-2TB00-0AA0 SIMATIC FLAT PANEL FP77-15T 15-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 1024X768 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC И 120/240V AC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 по запросу (D) 1
6AV7861-2TB10-1AA0 "SIMATIC FLAT PANEL 19T EXTENDED, ПЛОСКОПАНЕЛЬНЫЙ СЕНСОРНЫЙ TFT-МОНИТОР С ДИАГОНАЛЬЮ 19"", РАЗРЕШЕНИЕМ 1024X768 ПИКСЕЛЕЙ, =24В И ~120/240В, VGA, DVI-D ИНТЕРФЕЙСЫ, ДЛИНА КАБЕЛЯ ДО 30M" 3 по запросу (D) 1
6AV7861-3AA00-0AA0 SIMATIC FLAT PANEL FP77-19 19-ДЮЙМОВЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 3 - 5 недель (A) 1
6AV7861-3AB00-0AA0 SIMATIC FLAT PANEL FP77-19 19-ДЮЙМОВЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC И 120/240V AC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 3 - 5 недель (A) 1
6AV7861-3AB10-1AA0 "SIMATIC FLAT PANEL 19"" EXTENDED, ПЛОСКОПАНЕЛЬНЫЙ TFT-МОНИТОР С ДИАГОНАЛЬЮ 19"", РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, =24В И ~120/240В, VGA, DVI-D ИНТЕРФЕЙСЫ, ДЛИНА КАБЕЛЯ ДО 30M" 3 3 - 5 недель (A) 1
6AV7861-3TA00-0AA0 SIMATIC FLAT PANEL FP77-19T 19-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 3 - 5 недель (A) 1
6AV7861-3TB00-0AA0 SIMATIC FLAT PANEL FP77-19T 19-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-МОНИТОР С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, ПИТАНИЕ 24V DC И 120/240V AC, VGA, DVI-D INTERFACE ВКЛЮЧАЯ КАБЕЛЬ VGA 1,8M 3 3 - 5 недель (A) 1
6AV7861-3TB10-1AA0 "SIMATIC FLAT PANEL 19T EXTENDED, ПЛОСКОПАНЕЛЬНЫЙ СЕНСОРНЫЙ TFT-МОНИТОР С ДИАГОНАЛЬЮ 19"", РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, =24В И ~120/240В, VGA, DVI-D ИНТЕРФЕЙСЫ, ДЛИНА КАБЕЛЯ ДО 30M" 3 3 - 5 недель (A) 1
6AV7861-4AA00-1AA0 SIMATIC FLAT PANEL 17T, 17-ДЮЙМОВЫЙ TFT-МОНИТОР, С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, =24В, VGA, DVI-D ИНТЕРФЕЙСЫ, VGA-КАБЕЛЬ 1,8M В КОМПЛЕКТЕ 3 3 - 5 недель (A) 1
6AV7861-4AB00-1AA0 SIMATIC FLAT PANEL 17T, 17-ДЮЙМОВЫЙ TFT-МОНИТОР, С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, =24В И ~120/240В, VGA, DVI-D ИНТЕРФЕЙСЫ, VGA-КАБЕЛЬ 1,8M В КОМПЛЕКТЕ 3 3 - 5 недель (A) 1
6AV7861-4AB10-1AA0 SIMATIC FLAT PANEL 17T EXTENDED, 17-ДЮЙМОВЫЙ TFT-МОНИТОР, С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, =24В И ~120/240В, VGA, DVI-D ИНТЕРФЕЙСЫ, ДЛИНА КАБЕЛЯ ДО 30 М 3 3 - 5 недель (A) 1
6AV7861-4TA00-1AA0 SIMATIC FLAT PANEL 17T, 17-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-МОНИТОР, С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, =24В, VGA, DVI-D ИНТЕРФЕЙСЫ, VGA-КАБЕЛЬ 1,8M В КОМПЛЕКТЕ 3 3 - 5 недель (A) 1
6AV7861-4TB00-1AA0 SIMATIC FLAT PANEL 17T, 17-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-МОНИТОР, С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, =24В И ~120/240В, VGA, DVI-D ИНТЕРФЕЙСЫ, VGA-КАБЕЛЬ 1,8M В КОМПЛЕКТЕ 3 3 - 5 недель (A) 1
6AV7861-4TB10-1AA0 SIMATIC FLAT PANEL 17T EXTENDED, 17-ДЮЙМОВЫЙ СЕНСОРНЫЙ TFT-МОНИТОР, С РАЗРЕШЕНИЕМ 1280X1024 ПИКСЕЛЕЙ, =24В И ~120/240В, VGA, DVI-D ИНТЕРФЕЙСЫ, ДЛИНА КАБЕЛЯ ДО 30 М 3 3 - 5 недель (A) 1

Аксессуары

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6AV7672-8KE00-0AA0 МОНТАЖНЫЕ ЭЛЕМЕНТЫ ДЛЯ ПАНЕЛЬНЫХ КОМПЬЮТЕРОВ PANEL PC 57X/67X/87X/FLATPANEL ДЛЯ УСТАНОВКИ 19-ДЮЙМОВЫХ СЕНСОРНЫХ ПАНЕЛЕЙ В 19-ДЮЙМОВУЮ СТОЙКУ 0.17 3 - 5 недель (A) 1
6AV7860-0AH30-0AA0 КАБЕЛЬ ДЛЯ SIMATIC FLAT PANEL, ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ, VGA 3M 0.44 3 - 5 недель (A) 1
6AV7860-0AH50-0AA0 КАБЕЛЬ ДЛЯ SIMATIC FLAT PANEL, ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ, VGA 5M 0.3 3 - 5 недель (A) 1
6AV7860-0BH30-0AA0 КАБЕЛЬ ДЛЯ SIMATIC FLAT PANEL, ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ, DVI-D 3M 0.36 3 - 5 недель (A) 1
6AV7860-0BH50-0AA0 КАБЕЛЬ ДЛЯ SIMATIC FLAT PANEL, ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ, DVI-D 5M 0.5 3 - 5 недель (A) 1
6AV7860-0CH30-0AA0 КАБЕЛЬ ДЛЯ SIMATIC FLAT PANEL, ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ, USB 3M 0.124 3 - 5 недель (A) 1
6AV7860-0CH50-0AA0 КАБЕЛЬ ДЛЯ SIMATIC FLAT PANEL, ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ, USB 5M 0.3 3 - 5 недель (A) 1
6AV7860-1EX21-0AA1 ПРИНАДЛЕЖНОСТЬ ДЛЯ ПЛОСКОПАНЕЛЬНЫХ МОНИТОРОВ SIMATIC FLAT PANEL, НАБОР КАБЕЛЕЙ 10М, СОДЕРЖАЩИЙ: DVI-D КАБЕЛЬ, CAT 5 КАБЕЛЬ, УДЛИНИТЕЛЬ USB 1.3 3 - 5 недель (A) 1
6AV7860-1EX21-5AA1 ПРИНАДЛЕЖНОСТЬ ДЛЯ ПЛОСКОПАНЕЛЬНЫХ МОНИТОРОВ SIMATIC FLAT PANEL, НАБОР КАБЕЛЕЙ 19М, СОДЕРЖАЩИЙ: DVI-D КАБЕЛЬ, CAT 5 КАБЕЛЬ, УДЛИНИТЕЛЬ USB 1.3 3 - 5 недель (A) 1
6AV7860-1EX22-0AA1 ПРИНАДЛЕЖНОСТЬ ДЛЯ ПЛОСКОПАНЕЛЬНЫХ МОНИТОРОВ SIMATIC FLAT PANEL, НАБОР КАБЕЛЕЙ 20М, СОДЕРЖАЩИЙ: DVI-D КАБЕЛЬ, CAT 5 КАБЕЛЬ, УДЛИНИТЕЛЬ USB 1.3 3 - 5 недель (A) 1
6AV7860-1EX23-0AA1 ПРИНАДЛЕЖНОСТЬ ДЛЯ ПЛОСКОПАНЕЛЬНЫХ МОНИТОРОВ SIMATIC FLAT PANEL, НАБОР КАБЕЛЕЙ 30М, СОДЕРЖАЩИЙ: DVI-D КАБЕЛЬ, CAT 5 КАБЕЛЬ, УДЛИНИТЕЛЬ USB 1.3 3 - 5 недель (A) 1
6ES7900-0AA00-0XA0 SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ 1 3 - 5 недель (A) 1
6ES7900-0BA00-0XA0 SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ 0.3 3 - 5 недель (A) 1
6ES7900-0CA00-0XA0 SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ 0.3 3 - 5 недель (A) 1
6ES7900-0DA00-0XA0 SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США 0.29 3 - 5 недель (A) 1
6ES7900-0EA00-0XA0 SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ 0.3 3 - 5 недель (A) 1
6ES7900-0FA00-0XA0 SIMATIC PC, КАБЕЛЬ ПИТАНИЯ ~230В, ПРЯМОЙ, 3M ДЛЯ RACK PC, ДЛЯ КИТАЯ 0.2 4 - 6 недель (B) 1
