SIMOTION C объединяет задачи Motion Control с оправдавшей себя конструктивной техникой SIMATIC S7-300 и их возможностей расширения. Для логического управления и задач Motion Control имеется контроллер SIMOTION С230-2.
Особенности
- Гибкость применения благодаря использованию SIMATIC S7 блоков
- Разнообразная организация сети PROFIBUS DP и Ethernet
- Комфортабельный "дружественный" монтаж и обслуживание, несложное конструктивное исполнение без вентилятора
- Простая расширяемость при модернизации
- Оптимальная адаптация к конкретной задаче автоматизации благодаря широкому спектру блоков
- Высокая производительность, множество встроенных функций
- Универсальность, цифровой и аналоговый интерфейс с сервоприводами
- Самый простой инжиниринг для управления и задач Motion Control
Область применения
SIMOTION C оптимален для задач, где:
Функции Motion Control и логического управления должны программироваться и параметрироваться в одном блоке,
Motion Control - и программа управления должна отрабатываться непосредственно в преобразователе (Simotion D),
Требуется позиционирование, согласованное движение нескольких приводов, синхронное движение и программные кулачковые переключатели,
маленький, высоко-интеллектуальный и экономичный блок управления должен размещаться централизованно или непосредственно в машине(станке),
Требуется коммуникация с дополнительным устройствами автоматизации.
SIMOTION C - универсальный блок, он удовлетворяет высшим требованиям в промышленности, имеет высокую ЭМ-совместимость и стойкость к термическим и механическим перегрузкам.
Основные области применения:
Упаковочные машины
Обрабатывающие пластмассу и обрабатывающие резину машины
Экструдеры, волочильные машины
Текстильные машины
Печатные машины
Машины для обработки древесины, стекла, керамики и камня
Эти машины требуют высокой интеграции логики и функций Motion Control, а также часто нуждаются в загружаемых технологических функциях, например, для моталок и летучих ножниц.
Дизайн

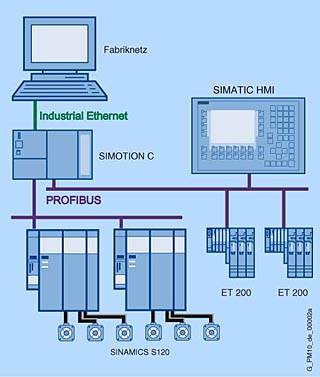

SIMOTION C с централизованной и децентрализованной периферией
Motion Control-система SIMOTION C построена модульно. Имеется обширный спектр блоков, причем компоненты SIMATIC S7-300 и техника привода связаны в единую систему.
Компоненты и интерфейсы контроллера SIMOTION C:
Аналоговые интерфейсы привода для выдачи заданного значения
Интерфейсы для инкрементального датчика и датчиков абсолютного значения для учету истинного значения положения
Встроенные периферийные устройства для особенно быстрых сигналов
SIMOTION карточка памяти (ММК) для хранения:
SIMOTION ядра
прикладных программ
переменных пользователя
Встроенные интерфейсы связи для соединения с:
децентрализованными периферийными устройствами
Системам визуализации
PG/PC
дополнительными системам Motion Control и автоматизации
приводами с цифровым интерфейсом заданного значения
Индикаторы состояния и сбоев и переключатель режимов работы
К системе SIMOTION C относятся:
Центральный контроллер
По мере надобности дополнительные компоненты системы:
Блоки питания SIMOTION C на напряжение питания 120 V / 230 V AC Более подробную информацию вы найдете в описании к блокам питания в "компонентах системы".
централизованные (не встроенная) и децентрализованные компоненты периферийных устройств
приводы с аналоговым или цифровым интерфейсом заданного значения Более подробную информацию Вы найдете в "компонентах системы".
Конструктивная техника
Простая конструктивная техника делает SIMOTION C гибким и дружественным в обслуживании:
Монтаж блоков Блоки просто навешивают на шину, закрепляют и завинчивают до отказа.
Встроенная шина Шина данных встроена в контроллер. Соединение контроллера с блоками периферийных устройств происходит по разъемам шины, которые помещаются с обратной стороны корпуса.
Кодирование разъема предотвращает ошибочную установку блоков.
Используются как винтовые, так и пружинные клеммы для периферийных устройств
Технология TOP-коннект предлагает готовые схемы соединений на 1-3 проводника, винтовая или пружинная техника подключения альтернативно к схеме соединений непосредственно в блоке периферийных устройств.
Более подробную информацию по TOP-коннект вы найдете в каталоге КТ 10.2 и в Интерактивном каталоге под "системами автоматизации", "соединением посредством кабелей системы / электрошкафы", "соединение посредством кабелей системы SIMATIC TOP-коннект “.
Одинаковая глубина встраивания для всех блоков, так как все присоединения и разъемы заглублены в блоках и защищены крышками.
Никаких ограничений на размещение блоков, система самоконфигурируется.
Расширение

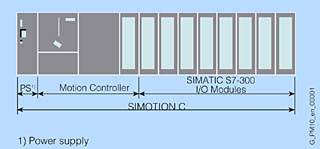

8 гнезд для блоков периферийных устройств формата SIMATIC S7-300 могут заниматься максимально справа в ряд с контроллером в центральном блоке.
Более подробную информацию Вы найдете в "компонентах системы".
При использовании IM 365 - носителя периферийных модулей (сдвоенная структура) может подключаться в целом 16 периферийных модулей. Многолинейная структура с IM 360 / В 361 не поддерживается SIMOTION C.
SIMOTION C может строиться горизонтальный или вертикально.
Если требуются дополнительные блоки периферийных устройств, исходя из этого, то децентрализованные периферийные устройства SIMATIC ET200 может подключаться через PROFIBUS DP к контроллеру.
Количество блоков периферийных устройств ограниченно их потреблением тока из шины. Потребление тока всех устройств, которые находятся на одной шине, не может превосходить 1,2 A.
Расширение с децентрализованными периферийными устройствами
Децентрализованные периферийные устройства могут строиться с компонентами интеллектуальных систем периферийных устройств:
ET 200S
ET 200 М
ET 200X
ET 200ECO
Более подробную информацию к применимым блокам для SIMOTION C вы найдете в "компонентах системы".
Функции
Как базовая функциональность SIMOTION C предоставляет для различных задач автоматизации:
Система реального времени, свободно программируется
Приоритеты задач (задачи циклические, последовательные)
IEC 61131-единообразные языковые команды для:
задач соединения и вычислительных задач
задач коммуникации и администрирования
Интерфейсы проверки и диагностирования
Эта тверже встроенная функциональность может дополняться по требованию загружаемыми стандартными функциями (напр.: ПИД РЕГУЛЯТОР) и функциями коммуникации, например Ethernet.
Более подробную информацию Вы найдете в „ SIMOTION программное обеспечение “.
SIMOTION обновление ядра
Обновление ядра для SIMOTION К230-2 поставляются на лазерном диске и могут с PG или PC на SIMOTION карточку памяти (ММК) копироваться. Для записи карточки памяти SIMOTION требуется адаптер.
Более подробную информацию Вы найдете в „ SIMOTION программное обеспечение / программное обеспечение инжиниринга “.
Пакеты технологии (ТП)
Особенность SIMOTION - это расширяемость функциональности операционной системы путем загрузки пакетов технологии, как например:
Позиционирование - Position
Равномерный ход / электронный редуктор - Gear
Дисковые кулачки - Cam
Терморегулятор - TControl
Этим достигается хорошая масштабируемость функциональности, а также производительность процессора и объем памяти используются оптимально.
Проектирование/Программирование/Параметрирование
Для всех шагов инжиниринга, от проектирования до параметрирования и программирования, проверки и диагностирования имеется мощный и дружественный к пользователю инструмент инжиниринга SIMOTION SCOUT. Затраты на ознакомление и обучение сокращается благодаря графическому представлению действий оператора со стороны системы посредством технологических диалогов и ассистента(программы-мастера), а также наличию текстовых и графических языков программирования.
Обслуживание и наблюдение (HMI)
В базовой функциональности SIMOTION К230-2 встроены службы коммуникации, которые поддерживали комфортабельный интерфейс обмена данными с пользователем. При этом коммуникация возможна как по PROFIBUS, так и по Ethernet.
SIMATIC ProTool/Pro - стандарт систем HMI для SIMOTION. В ProTool/Pro данные SIMOTION проекта представляются непосредственно. Для индикации могут использоваться любые панели SIMATIC OP
Более подробную информацию Вы найдете в " компонентах системы / Человеко-машинный интерфейс (HMI) ".
Для доступа к SIMOTION других систем HMI на базе Windows имеется открытый стандартизованный интерфейс OPC с программным обеспечением коммуникации SIMATIC NET
Более подробную информацию Вы найдете в "компонентах системы / коммуникации".
Для доступа к не Windows - системам HMI по Ethernet со стандартным протоколом опционально предлагается OPC XML - сервер
Более подробную информацию Вы найдете в " SIMOTION программное обеспечение / ПО реального времени / SIMOTION OPC-XML ".
Функции диагностирования
Интеллектуальная система диагностирования контроллера постоянно контролирует функциональность системы и регистрирует ошибку, а также специфические системные события (например, ошибка времени, отказ блоков и т.д.)
Надежность
Переключатель режимов работы При удаленном ключе переключателя режимов работы режим работы не может заменяться. Этим предотвращается некомпетентный запуск программы, а также сброс / перезапуск прикладной программы.
Коммуникация
Контроллер поддерживает следующие виды коммуникации:
Коммуникация процесса
Обмен данными
В контроллерах SIMOTION C встроены 2 PROFIBUS-интерфейса, а также опционально интерфейс Ethernet 100 мегабит / с.
„ Более подробную информацию Вы найдете в „ SIMOTION программное обеспечение “.
К коммуникации с цифровыми приводами SIMOTION C поддерживает PROFIBUS-DP с тактовой синхронизацией.
Для комфортабельного проектирования и диагностирования коммуникации система инжиниринга имеется система SCOUT. Соединение компонентов сети происходит посредством "перетащить и оставить".
Коммуникация процесса по PROFIBUS DP
Коммуникация процесса реализует циклическое реагирование блоков периферийных устройств и соответственно замену образа процесса на шине.
PROFIBUS-Мастер / интерфейс ведомого позволяет строить децентрализованную систему автоматизации с высокой скоростью и простым проектированием.
Децентрализованные периферийные устройства на PROFIBUS DP обрабатываются с точки зрения пользователя как центральные периферийные устройства (одинаковое проектирование, адресация и программирование)
Обмен данными
Для обмена данными может использоваться в зависимости от требований к коммуникации и возможностей участника коммуникации, как PROFIBUS DP, так и Ethernet.
Обмен данными может происходить между:
Контроллерами и PG/PC
Контроллерами и другими Motion Control системами SIMOTION
Контроллерами и системами автоматизации
Контроллерами и приводами с цифровым интерфейсом заданного значения
Обмен данными может быть циклическим или по прерываниям (от прикладной программы):
Циклическая замена пакетов данных между контроллерами
Буферизованная коммуникация к другим участникам
Коммуникацию с приводами происходит по эквидистантным PROFIBUS-функциям.
Дальнейшая информация
Further information
- on TOP connect can be found in Catalog KT 10.2 and in the Interactive Catalog under "Automation Systems", "System Cables/Control Cabinets", "SIMATIC TOP connect System Cables".
