SIMATIC MP 370

- Многофункциональные панели (MP) могут использоваться как обычные панели оператора для контроля и управления машинами и механизмами на месте.

• Функциональные возможности панелей могут быть расширены путем установки дополнительных приложений Windows CE (опции многофункциональных панелей)

• Приборы серии SIMATIC MP 370 , основанные на использовании операционной системы Windows CE, совмещает в себе устойчивость аппаратуры панелей оператора к внешним воздействиям с гибкостью ПК

• Пиксельная графика дисплей TFT с диагональю экрана 12.1" или 15.1", цветной (256 цветов)

• MP 370 12“ Клавишная: 38 системных клавиш, 36 функциональных клавиш с возможностью программирования функций и определения маркировки (36 со светодиодами) MP 370 12" и 15" Сенсорная: Сенсорный экран (аналоговый/резистивный)

• Все интерфейсы встроены, например MPI, PROFIBUS DP, USB, Ethernet, последовательный

• SIMATIC MP 370 Keys [Клавишная] и MP 370 Touch [Сенсорная] - новаторские разработки приборов управления и преемники панелей оператора SIMATIC OP37 и сенсорных панелей SIMATIC TP37.

Особенности

• Является составной частью концепции полностью интегрированной автоматизации (Totally Integrated Automation, TIA) Повышает производительность, минимизирует издержки на инжиниринг, снижает затраты жизненного цикла

• Опции модульных расширений мультипанелей

• Программный ПЛК SIMATIC WinAC MP

• ThinClient/MP для применения в качестве терминального сервера

• MS Pocket Internet Explorer (входит в комплект поставки)

• Снижает стоимость обслуживания и начальные затраты за счет:

• Резервного копирования/восстановления по Ethernet (TCP/IP), USB, карте PC/CF, MPI, PROFIBUS DP, RS 232 (последовательный)

• Удаленной загрузки и выгрузки прикладного и системного ПО

• Возможности загрузки специализированных драйверов

• Длинного жизненного цикла лампы задней подсветки

• Графическая библиотека укомплектованная готовыми к использованию объектами отображения

• Возможность использования по всему миру:

• выбор из 32 языков (включая азиатские и кириллические)

• до 5 динамически переключаемых языков

• Стандартные аппаратные и программные интерфейсы для повышения гибкости:

• слот PC/CF- карт для расширения памяти, резервирование/восстановление или дополнительные интерфейсы

• Ethernet (TCP/IP) для централизованного управления данными и проектами

• Стандартный формат Windows (CSV) для хранения архивов и рецептур делает возможным дальнейшую обработку с помощью стандартных инструментальных средств (например, MS Excel)

Область применения

Многофункциональные панели серии SIMATIC MP 370 могут использоваться в любых системах автоматизации, в которых требуется операторский контроль и управление машинами и агрегатами непосредственно на месте – идет ли речь об автоматизации производства продукции, автоматизации технологического процесса или об автоматизации сектора коммунальных услуг. Панели используются в ряде отраслей промышленности, причем область их применения может расширяться путем использования опций многофункциональных панелей, например, путем отображения документов HTML с помощью MS Pocket Internet Explorer.

Операционная система Windows CE обеспечивает выполнение основных условий, необходимых для эксплуатации панелей в жестких промышленных условиях. Способность работать без жесткого диска и вентиляции означает, что панели можно использовать там, где высокий уровень вибрации и степень запыленности накладывают ограничения на эксплуатацию ПК. Короткий интервал времени включения питания означает, что многофункциональные панели практически сразу после включения готовы к работе.

Дизайн

• Цветной дисплей TFT с рабочей диагональю экрана 12.1" или 15.1", 256 цветов MP 370 12“ Key [Клавишная]:

• Мембранная клавиатура, 38 системных клавиш, 36 функциональных клавиш с возможностью нанесения маркировки (36 со светодиодами), из которых 36 программируемых

• MP 370 12“ and 15“ Touch [Сенсорная]:

• Сенсорный экран (аналоговый/резистивный)

• Компактное устройство с монтажной глубиной корпуса 65 мм (MP 370 12" Клавишная), 59 мм(MP 370 12" Сенсорная) или 69 мм (MP 370 15" Сенсорная)

• Лицевая сторона панели устойчива к воздействию различных масел, жиров и обычных моющих средств.

• Степень защиты IP 65/NEMA 4x/NEMA 12 (лицевой стороны) или IP 20 (задней стороны прибора)

• Разъемы для подключения к источнику питания пост. тока 24 В

• Интерфейсы:

• интерфейсы TTY/RS 232, RS 485/RS 422 для подключения к ПЛК (MPI, PROFIBUS DP до 12 Мбит/сек)

• последовательный RS 232 интерфейс (принтер, загрузка/дистанционная загрузка)

• USB для подключения мыши, клавиатуры, принтера, считывателя штрих-кода и дистанционной загрузки/загрузки конфигурации

• интерфейс Ethernet (TCP/IP) для обмена данными с ПК более высоких уровней, для соединения с сетевым принтером и дистанционной загрузки/загрузки конфигурации

• Разъем для установки компактной Флэш-карты (CF card)

• Разъем для установки карты ПК

Функции

• Отображение и изменение параметров процесса

• Функциональные клавиши (только для MP 370B 12“ Клавишная) поддерживает прямой запуск функций и макросов. Можно запрограммировать до 16 функций, инициируемых одновременно с помощью функциональных клавиш. Функциональные клавиши можно использовать как периферийные устройства прямого ввода управляющих сигналов по интерфейсу PROFIBUS DP.

• Визуализация процесса:

• MP 370 12“: SVGA с разрешением (800 x 600 пиксель) MP 370 15“ Touch [Сенсорная]: XGA с разрешением (1024 x 768 пиксель) 256 цвета для пиксельной графики, 16 цветов для текста

• Векторная графика (различные линии и геометрические фигуры)

• Динамическое позиционирование, отображение и скрытие объектов

• Пиксельная графика, кривые трендов и гистограммы

• Отображение до 8 кривых в окне кривых; Графическое представление кривых с функциями прокрутки и увеличения обеспечивает доступ к историческим (архивным) данным и позволяет свободно выбирать временные интервалы для отображаемых данных; строка считывания для определения текущих значений и отображение в виде таблицы

• Полный набор библиотек (библиотека символов SIMATIC HMI)

• Объекты: регулятор, измерительный прибор, часы

• Функция циклической обработки с использованием таймера для задания цикла

• Функция мультиплексирования переменных

• Система сообщений

• Управление сообщениями о рабочих состояниях, о неисправностях и системными сообщениями

• Сообщения о рабочих состояниях и о неисправностях, сопровождающие тренды архивных данных

• Конфигурируемое на этапе разработки отображение сообщений, окно сообщений и строка сообщения

• Архивирование сообщений и значений процесса (на картахPC/CF или сетевом накопителе через Ethernet)

• Различные типы архивов: кратковременный и последовательный

• Хранение архивных данных в стандартном формате Windows (CSV)

• Статистическая обработка и оценка архивных значений процесса в режиме исполнения с помощью кривых трендов

• Статистическая обработка и оценка с помощью стандартных инструментальных средств MS Excel и MS Access

• Журналы регистрации сообщений и журналы регистрации данных по рабочим сменам

• Функции печати (см "Рекомендуемые принтеры”)

• Переключение языков 5 языков в режиме исполнения, 32 языка проектирования, включая наборы символов кириллицы и азиатские

• 10-ти уровневая защита с помощью паролей

• Управление рецептами

• С резервным хранением данных (на картах PC/CF )

• Редактирование на панели в режиме online/offline

• Хранение данных рецептов в стандартном формате Windows (CSV)

• Обработка с помощью стандартных инструментальных средств MS Excel и MS Access

• Функциональные возможности STATUS/CONTROL VAR PG в сочетании с SIMATIC S5 и SIMATIC S7

• Выбор отображения с ПЛК поддерживает подсказку оператору со стороны ПЛК

• Представление документов HTML с помощью MS Pocket Internet Explorer

• Язык программирования Visual Basic Script, обеспечение гибкости системы с помощью создания и использования новых функций, включая работу с переменными ProTool (операции сравнения, циклы, и т.д.)

• Тексты справок для диаграмм процесса, сообщений и переменных

• Математические функции

• Контроль предельных значений(уставок) для обеспечения безотказного контроля и управления входными и выходными данными

• Постоянное окно; задаваемая постоянная область экрана для вывода общей информации (например, важные параметры процесса, дата и время)

• Простота проектирования и сопровождения благодаря

• резервному копированию и последующему восстановлению данных проектирования (конфигурации системы), операционной системы, записей данных и аппаратно-программного обеспечения на картах PC или CF или через Ethernet;

• резервному копированию и последующему восстановлению данных проектирования, операционной системы, записей данных и аппаратно-программного обеспечения на ПК;

• дистанционной загрузке/ загрузке данных проектирования по интерфейсам Ethernet/USB/MPI/PROFIBUS DP/RS 232/Модем и карты CF ;

• автоматической идентификации канала передачи;

• моделированию конфигурации системы непосредственно на конфигурационном компьютере;

• Импорт/экспорт всех текстов, включая сообщения в формате CSV, для последующего их перевода с помощью стандартных текстовых процессоров

Проектирование

Конфигурирование системы выполняется с помощью программного обеспечения конфигурирования SIMATIC ProTool или SIMATIC ProTool/Pro Configuration (см. программное обеспечение конфигурирования и визуализации). Для MP 370 15" версия 6.0 + SP2 и выше.

Опции многофункциональных панелей

SIMATIC ProAgent/MP Специализированная и быстрая диагностика ошибок технологических процессов на машинах и установках для SIMATIC S7 и SIMATIC HMI (см. Программное обеспечение HMI/программное обеспечение для диагностики процесса SIMATIC ProAgent).

SIMATIC WinAC MP Программное обеспечение ПЛК под управлением Windows CE, выполняемое на Многофункциональной платформе SIMATIC MP 370 12“ (см Опции многофункциональных панелей оператора/SIMATIC WinAC MP).

SIMATIC ThinClient/MP Использование сенсорных многофункциональных панелей как терминальных клиентов под управлением MS Windows и, в связи с этим, использование терминальных служб MS (см. Опции многофункциональных панелей/SIMATIC ThinClient/MP).

Интеграция

MP 370 может подключаться к:

• SIMATIC S7-200/-300/-400

• SIMATIC WinAC Software/Slot PLC

• SIMATIC S5

• SIMATIC 505

• SINUMERIK

• SIMOTION

• ПЛК не Siemens New List ul1

• Allen Bradley

• Mitsubishi

• Telemecanique

• Lucky Goldstar GLOFA

• Modicon

• GE-Fanuc

• Omron New List ul2

• По Ethernet (TCP/IP) к ПК верхнего уровня, сетевому принтеру

Замечание: Более подробная информация приведена в разделе "Системные интерфейсы"

Технические данные (бумага)

Чертеж

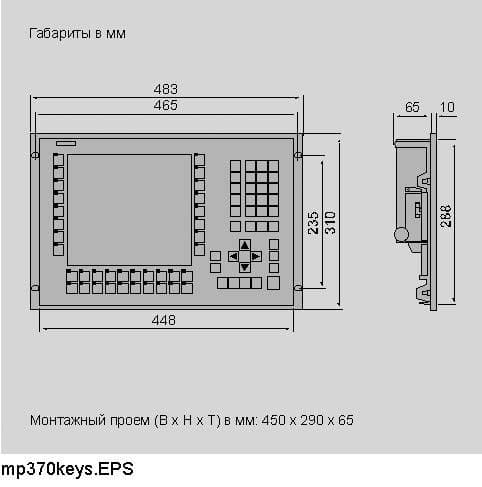

MP 370 12“ с клавиатурой

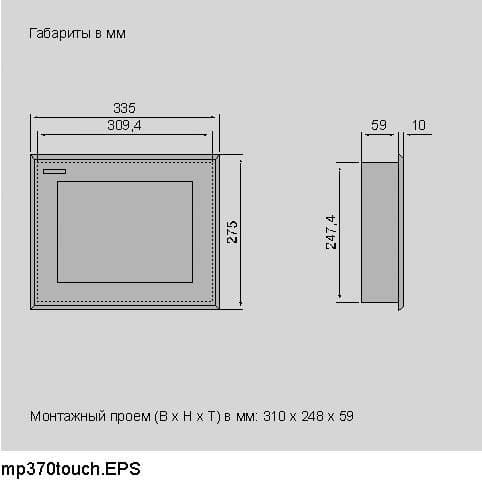

MP 370 12“ сенсорная

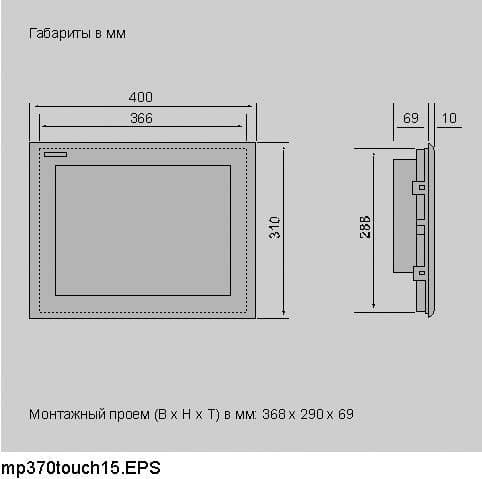

MP 370 15“ сенсорная

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.com/mp
