Страница описывает защитный кожух (корпус) для интеллектуальных камер SIMATIC VS 710, позволяющий применять их в тяжёлых промышленных условиях. Корпус защищает видеодатчик от влаги, пыли, механических повреждений, несанкционированного доступа и отключения кабелей, обеспечивая при этом оптимальный отвод тепла. Приведены конструктивные особенности, кабельные вводы и заказные данные.
- Защитный кожух для VS 710
- Степень защиты IP 64
- Защита от влаги, пыли, механических воздействий и несанкционированного доступа
- Оптимальный отвод тепла
Область применения
Защитные корпуса позволяют использовать системы VS 710 в тяжелых промышленных условиях. Корпуса имеют степень защиты IP 64 и защищают видео датчик от влаги и пыли, механических повреждений, несанкционированного доступа, отключения кабелей. Развитая поверхность корпуса обеспечивает оптимальную теплоотдачу.
Дизайн
Защитные корпуса имеют крепления, позволяющие размещать видео датчик на одном из трех различных расстояний от стеклянной лицевой панели. С тыльной стороны корпуса имеются отверстия (M50) для ввода кабелей. Уплотнительные прокладки для этих отверстий позволяют использовать кабели следующих диаметров:
- 1 x 4 мм для подключения питания
- 1 x 6 мм для подключения цепей ввода-вывода дискретных сигналов
- 1 x 7 мм для подключения к PROFIBUS-DP или RS 232
- 1 x 8 мм для подключения внешнего монитора с помощью VGA кабеля
Корпус снабжен дополнительными отверстиями диаметром 4 и 6мм. Уплотнительные прокладки для этих отверстий в комплект поставки корпуса не входят.

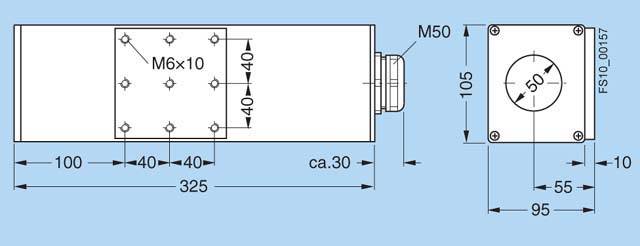

Чертеж
Защитный корпус для VS710
##### Заказные данные
| Заказной № |
Описание |
Вес (кг) |
Доставка |
Мин. зак. (шт) |
| 6GF9002-2AC |
ЗАЩИТНЫЙ СТАЛЬНОЙ КОРПУС ДЛЯ SIMATIC VS721-725; IP61; NEMA 12; С ПРОЗРАЧНЫМ ОКНОМ ИЗ ПОЛИКАРБОНАТА, МАКСИМАЛЬНАЯ ДЛИНА ОБЪЕКТИВА 42 MM, ГАБАРИТЫ 216 X 95 X 80 MM |
1.032 |
3 - 5 недель (A) |
1 |
Аксессуары
| Заказной № |
Описание |
Вес (кг) |
Доставка |
Мин. зак. (шт) |
| 6GF9002-2AA |
МОНТАЖНАЯ СКОБА ДЛЯ УСТАНОВКИ VS721-725 В ПРОМЫШЛЕННЫХ УСЛОВИЯХ |
0.07 |
3 - 5 недель (A) |
1 |
| 6GF9002-2AB |
МОНТАЖНАЯ СКОБА ДЛЯ УСТАНОВКИ VS721-725 В ЛАБОРАТОРНЫХ УСЛОВИЯХ |
0.108 |
3 - 5 недель (A) |
1 |
Ключові факти
- Степень защиты корпуса — IP 64
- Защита от влаги, пыли, механических воздействий и несанкционированного доступа; развитая поверхность обеспечивает оптимальную теплоотдачу
- Крепления позволяют размещать видеодатчик на одном из трёх расстояний от стеклянной лицевой панели
- Кабельный ввод M50 с уплотнительными прокладками: 1 x 4 мм (питание), 1 x 6 мм (дискретные вводы-выводы), 1 x 7 мм (PROFIBUS-DP или RS 232), 1 x 8 мм (внешний монитор по VGA)
- Дополнительные отверстия диаметром 4 и 6 мм; уплотнительные прокладки для них в комплект не входят
- Заказной № 6GF9002-2AC — защитный стальной корпус для SIMATIC VS721-725, IP61, NEMA 12, окно из поликарбоната, максимальная длина объектива 42 мм, габариты 216 x 95 x 80 мм, вес 1.032 кг
- Срок доставки — 3–5 недель (A), минимальный заказ — 1 шт
- Аксессуары: 6GF9002-2AA — монтажная скоба для промышленных условий (0.07 кг); 6GF9002-2AB — монтажная скоба для лабораторных условий (0.108 кг)
Питання та відповіді
- Для чего нужен защитный кожух для VS710?
- Он позволяет использовать системы VS 710 в тяжёлых промышленных условиях, защищая видеодатчик от влаги, пыли, механических повреждений, несанкционированного доступа и отключения кабелей.
- Какая степень защиты у корпуса?
- По тексту страницы корпус имеет степень защиты IP 64; заказной корпус 6GF9002-2AC указан со степенями IP61 и NEMA 12.
- Какие кабели можно подключить через кабельный ввод?
- Через отверстие M50 с уплотнительными прокладками подключаются кабели диаметром 4 мм (питание), 6 мм (дискретные сигналы ввода-вывода), 7 мм (PROFIBUS-DP или RS 232) и 8 мм (внешний монитор по VGA).
- Какой заказной номер у защитного корпуса?
- 6GF9002-2AC — защитный стальной корпус для SIMATIC VS721-725 с прозрачным окном из поликарбоната, габариты 216 x 95 x 80 мм, вес 1.032 кг.
- Какой срок поставки корпуса?
- 3–5 недель (условие A), минимальный заказ — 1 шт.
