Встроенные интерфейс Ethernet вместе со встроенными входами/выходами делают возможной удобную интеграцию датчиков изображения VS 720 в ваш процесс с помощью цифровых сигналов и связи через Industrial Ethernet.
К VS Link можно подключить до 16 датчиков изображения VS720. Простота конфигурирования обеспечивается с помощью программного обеспечения VS Link. Для оптимизации встраивания в систему полевых шин интерфейс PROFIBUS встроен в VS Link PROFIBUS.
Функции
- Визуализация изображений при прямой передаче, предупреждений и ошибок и результирующей таблицы без ПК на мониторе
- Централизованная визуализация нескольких датчиков изображений в сети Industrial Ethernet
- Визуализация нескольких изображений и результирующих таблиц одновременно
- Отображение текста и графических объектов (напр., логотипов компаний)
- Разбиение экрана в соответствии с требованиями пользователя
- Визуализация и интерактивный запуск действий одновременно через ПК
Технические данные
| Интерфейсный модуль SIMATIC VS Link | Интерфейсный модуль SIMATIC VS Link PROFIBUS | |
|---|---|---|
| Порты | ||
| Industrial Ethernet | 1 x Ethernet TCP/IP (RJ-45, 10/100 Mbaud) | 1 x Ethernet TCP/IP (RJ-45, 10/100 Mbaud) |
| PROFIBUS | - | 1 x PROFIBUS DP, PROFIBUS FMS (9.6 kbit/s до 12 Mbit/s) |
| Подключение монитора | 1 x VGA (15-контактная D- образная разетка , 3-рядная) | 1 x VGA (15-контактная D- образная разетка высокой плотности) |
| Мониторы (поддерживаемые) | 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024; 60 - 85 Hz | 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024; 60 - 85 Hz |
| Дополнительные интерфейсы | 1 x RS 232, поседовательный (RJ12) 1 x блок питания (2-контактные винтовые клеммы) | 1 x RS 232, поседовательный (RJ12) 1 x блок питания (2-контактные винтовые клеммы) |
| Общие данные | ||
| Напряжение питания | 24 V DC | 24 V DC |
| Потребление тока | 210 mA | 210 mA |
| Размеры (W x H x D) в мм | 54 x 121 x 105 | 54 x 121 x 105 |

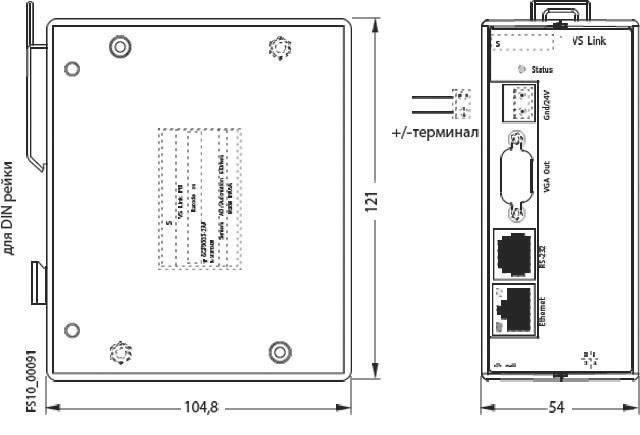

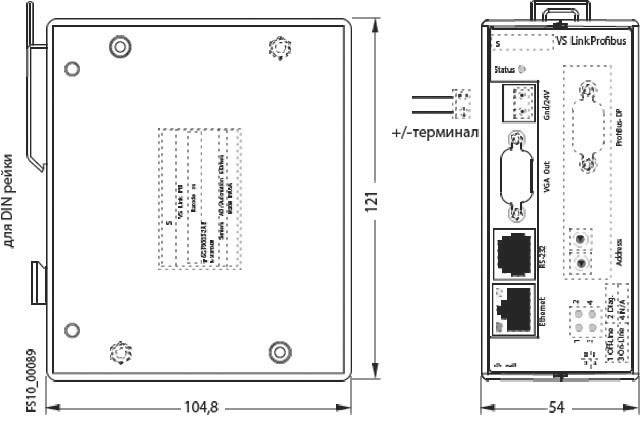

Чертеж
##### Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6GF9003-2AA | ИНТЕРФЕЙСНЫЙ МОДУЛЬ VS LINK ДЛЯ НЕПОСРЕДСТВЕННОГО ПОДКЛЮЧЕНИЯ VS721-725 К VGA-МОНИТОРУ, КОМФОРТАБЕЛЬНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ ИЗОБРАЖЕНИЕМ, ИНТЕРФЕЙС ETHERNET, ГАБАРИТЫ 54 X 121 X 105MM | 0.351 | 3 - 5 недель (A) | 1 |
| 6GF9003-2AB | ИНТЕРФЕЙСНЫЙ МОДУЛЬ VS LINK PROFIBUS ДЛЯ НЕПОСРЕДСТВЕННОГО ПОДКЛЮЧЕНИЯ VS721-725 К VGA-МОНИТОРУ, КОМФОРТАБЕЛЬНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ ИЗОБРАЖЕНИЕМ, ИНТЕРФЕЙСЫ ETHERNET И PROFIBUS, ГАБАРИТЫ 54 X 121 X 105MM | 0.39 | 3 - 5 недель (A) | 1 |
