Технические данные ёмкостных датчиков приближения SIMATIC PXC (серия 3RG16) с питанием от 10 В до 65 В DC. Приведены исполнения M18, M30, кубические и круглые корпуса, расстояния срабатывания 5–20 мм, нагрузочная способность, степень защиты IP67, а также заказные данные с весом и сроками поставки. Страница нужна инженерам при подборе ёмкостного датчика по напряжению питания, габаритам и типу выхода.

Технические данные

Число проводов 3 3 4
Исполнение M18 Кубический 20 мм × 32 мм M30
Установкав металле Заподлицо Заподлицо Заподлицо
Расчетное расстояние срабатыванияsn мм 1) 5 5 10
Реальное расстояние срабатывания sr 2) Регулируется Фиксированная настройка Регулируется
Материал корпуса Пресс-материал Металл Металл с головкой из пресс-материала
Рабочее напряжение (DC) В 10 ... 65 10 ... 30 10 ... 65
Нагрузочная способность Ie мА 200 200 200
Индикация
- Расстояние срабатывания Красный светодиод Желтый светодиод Красный светодиод
- Рабочее напряжение – Зеленый светодиод –
Степеньзащиты IP 67 IP 67 IP 67
Тип 3RG16 13–0AB00 3RG16 73–0AG00 3RG16 73–7AG00 3RG16 14–0AC00
Число проводов 4 4 4
Исполнение M30 D 40 мм Кубический 40 мм × 40 мм
Установка в металле Заподлицо Заподлицо Заподлицо
Расчетное расстояние срабатывания sn мм 1) 10 20 20
Реальное расстояние срабатывания sr2) Регулируется Регулируется Регулируется
Маиериал корпуса Пресс-материал Пресс-материал Пресс-материал
Рабочеенапряжение (DC) В 10 ... 65 10 ... 65 10 ... 65
Нагрузочная способность Ie мА 200 200 200
Индикация
- Расстояние срабатывания Желтый светодиод Желтый светодиод Желтый светодиод
- Рабочее напряжение Зеленый светодиод Зеленый светодиод Зеленый светодиод
Степень защиты IP 67 IP 67 IP 67
Типы 3RG16 14–6AC00 3RG16 55–6AC00 3RG16 30–6AC00

  1. Воздействие заземленным металлом.

  2. При настройке sr > sn гистерезис коммутации может заметно увеличиваться.

Характеристика

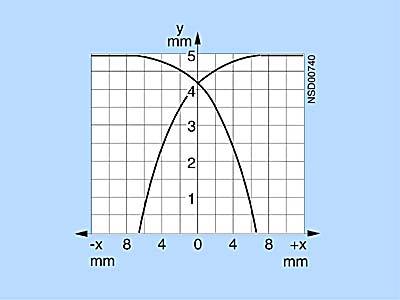

3RG16 13-0AB00

Стандартная измерительная пластина:

Металл, 20 мм × 20 мм × 1 мм, с непосредственным заземлением

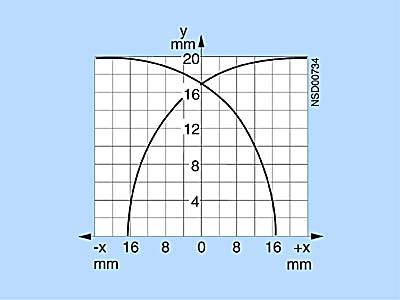

3RG16 73-0AG003RG16 73-7AG00

Стандартная измерительная пластина:

Металл, 20 мм × 20 мм × 1 мм, с непосредственным заземлением

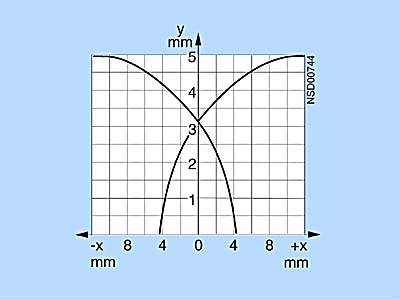

3RG16 14-0AC003RG16 14-6AC00

Стандартная измерительная пластина:

Металл, 30 мм × 30 мм × 1 мм, с непосредственным заземлением

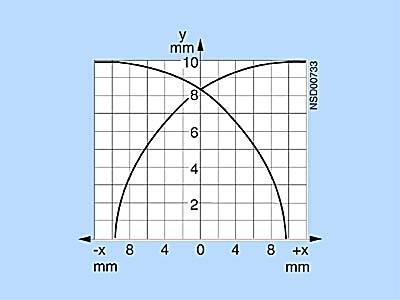

3RG16 55-6AC00

Стандартная измерительная пластина:

Металл, 60 мм × 60 мм × 1 мм, с непосредственным заземлением

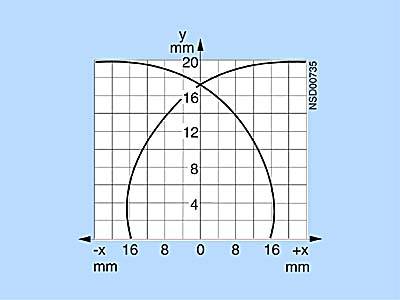

3RG16 30-6AC00

Стандартная измерительная пластина:

Металл, 60 мм × 60 мм × 1 мм, с непосредственным заземлением

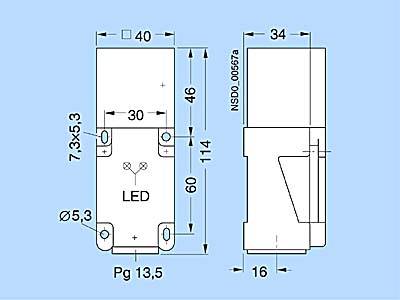

Чертеж

3RG16 13-0AB00

3RG16 73-0AG00

3RG16 73-7AG00

3RG16 14-0AC00

3RG16 14-6AC00

3RG16 55-6AC00

В объем поставки входит хомут Ø 40 мм.

3RG16 30-6AC00

##### Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
3RG1613-0AB00 БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...65V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, LIYY, IP67 0.139 3 - 5 недель (A) 1
3RG1614-0AC00 БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...65V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, МЕТАЛЛИЧЕСКИЙ С ПЛАСТИКОВОЙ ГОЛОВКОЙ, С КАБЕЛЕМ 2M, LIYY, IP67 0.25 3 - 5 недель (A) 1
3RG1614-6AC00 БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...65V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, ВИНТОВЫЕ КОНТАКТЫ, IP67 0.137 3 - 5 недель (A) 1
3RG1630-6AC00 БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 10...65V, SN=20ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КЛЕМНЫМ ОТСЕКОМ, IP67 0.233 3 - 5 недель (A) 1
3RG1655-6AC00 БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D40ММ, DC 10...65V, SN=20ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, ВИНТОВЫЕ КОНТАКТЫ, IP67 0.174 3 - 5 недель (A) 1
3RG1673-0AG00 БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 20ММ X 20ММ, DC 10...30V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, МЕТАЛЛИЧЕСКИЙ, С КАБЕЛЕМ 2M, LIYY, IP67 0.075 3 - 5 недель (A) 1
3RG1673-7AG00 БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 20ММ X 20ММ, DC 10...30V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, МЕТАЛЛИЧЕСКИЙ, WITH PLUG CONN. 8ММ, IP67 0.035 3 - 5 недель (A) 1

Ключові факти

  • Рабочее напряжение (DC): 10...65 В для большинства моделей; 10...30 В для 3RG16 73-0AG00 и 3RG16 73-7AG00.
  • Расчетное расстояние срабатывания sn: 5 мм (M18, кубический 20×32 мм), 10 мм (M30), 20 мм (D 40 мм, кубический 40×40 мм).
  • Нагрузочная способность Ie — 200 мА у всех моделей.
  • Степень защиты всех моделей — IP67.
  • Выходы: PNP, 3-проводные (НО) или 4-проводные (НО+НЗ).
  • Установка в металле — заподлицо для всех исполнений.
  • Реальное расстояние срабатывания sr регулируется у большинства моделей; фиксированная настройка только у 3RG16 73-0AG00 / 73-7AG00.
  • Материал корпуса: пресс-материал или металл (у 3RG16 14-0AC00 — металл с головкой из пресс-материала).
  • Срок доставки всех позиций — 3–5 недель (A), минимальный заказ — 1 шт.
  • Для 3RG16 55-6AC00 в объем поставки входит хомут Ø 40 мм.
