Емкостные датчики приближения также являются бесконтактными датчиками и реагируют почти одинаково, когда должны измеряться проводящие и непроводящие материалы в твердом, порошкообразном или жидком состоянии. Они работают через неметаллические материалы, например, пластмасса или стекло, для контроля уровня наполнения и через различные материалы при счете объектов.
Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.
Особенности
- Обнаружение всех материалов (напр., пластмасс, дерева, бумаги)
- Измерение жидкостей через пластмассовые или стеклянные трубы
- Измерение агрессивных химических веществ
- Настраиваемая компенсация рабочего расстояния до объекта
Область применения
Примеры применения

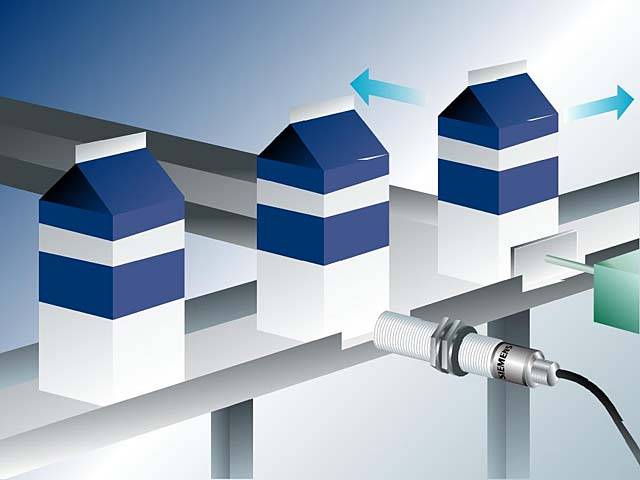

Распознование молока в картонных пакетах

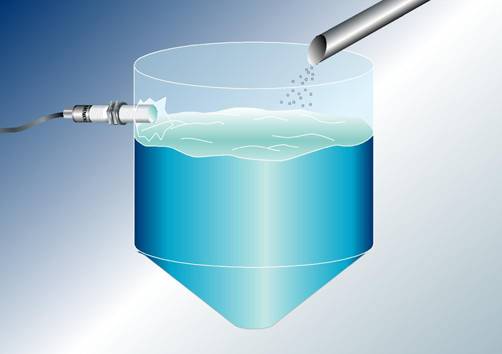

Котроль уровня сыпучего материала в бункере
Стандарты
Применимы теже стандарты, что и для индуктивных бесконтакных датчиков.
Емкостные бесконтактные датчики BERO 3RG16 - это концевые выключатели, работающие без контактов и касаний. Они регистрируют электропроводящие и неэлектропроводящие материалы, находящиеся в твердом, порошкообразном или жидком состоянии, например, стекло, керамика, пластмасса, древесина, масло, вода, бумага и картон. Датчик BERO срабатывает, когда он и материал сближаются друг с другом на определенное расстояние.
К типичным областям применения емкостных бесконтактных датчиков BERO относятся:
- сигнализация уровня; наполнения пластмассовых или стеклянных емкостей,
- контроль уровня наполнения прозрачных упаковок,
- сигнализация обрыва наматываемого провода,
- сигнализация обрыва лент,
- подсчет бутылок,
- регулирование петли и натяжения лент,
- подсчет предметов любого рода.
Приборы выпускаются в исполнениях для переменного или для постоянного напряжения:
- датчики в исполнении для постоянного напряжения могут непосредственно работать на электронные управляющие устройства (SIMATIC) или реле,
- датчики BERO в исполнении для переменного напряжения включаются прямо в сеть переменного напряжения (предпочтительно 230 В, 50 Гц) последовательно с нагрузкой (вспомогательным контактором, магнитным клапаном).
Функции
Активная поверхность емкостного датчика образована двумя концентричными металлическими электродами, аналогичными развернутым обкладкам конденсатора. Обкладки А и В включены в контур обратной связи высокочастотного автогенератора, настроенного так, что при отсутствии объектов вблизи обкладок он не генерирует.
При приближении объекта к активной поверхности датчика он попадает в электрическое поле перед обкладками и изменяет емкость обратной связи. Генератор начинает генерировать колебания, амплитуда которых измеряется и преобразуется в команду на коммутацию.
## Частота коммутации
В особых условиях возбуждения колебаний при иных скважностях импульсов возможны более высокие частоты коммутации, чем указанные в технических данных.
Расстояние срабатывания

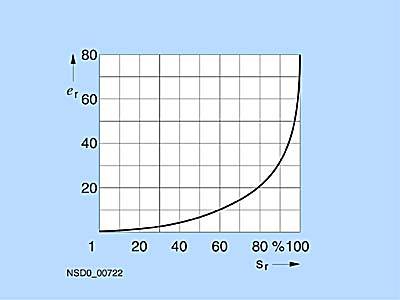

Все данные относятся к заземленному металлическому воздействующему объекту, поверхность которого соответствует активной поверхности датчика BERO. Расстояние срабатывания sr, для воздействующих объектов из непроводящих материалов зависит от относительной диэлектрической проницаемости εr и проводимости (см. характеристику).
## Диэлектрическая проницаемость различных материалов:
| Материал | εr |
|---|---|
| Воздух | 1 |
| Спирт | 25,8 |
| Aралдит | 3,6 |
| Бакелит | 3,6 |
| Компаунд | 2,5 |
| Целлулоид | 3 |
| Стекло | 5 |
| Гетинакс | 4,5 |
| Мрамор | 8 |
| Слюда | 6 |
| Промаслен. бумага | 4 |
| Бумага | 2,3 |
| Парафин | 2,2 |
| Керосин | 2,2 |
| Плексиглас | 3,2 |
| Полиамид | 5 |
| Полиэтилен | 2,3 |
| Полипропилен | 2,3 |
| Полистерол | 3 |
| Поливинилхлорид | 2,9 |
| Фарфор | 4,4 |
| Фанера | 4 |
| Кварц. стекло | 3,7 |
| Кварц. песок | 4,5 |
| Силиконовая резина | 2,8 |
| Мягкая резина | 2,5 |
| Tефлон | 2 |
| Скипидар | 2,2 |
| Трансф. масло | 2,2 |
| Вакуум | 1 |
| Эбонит | 4 |
| Вода | 80 |
| Древесина | 2 ... 7 |
Встроенная защита
- Подавление ложного импульса на включение
- Защита от короткого замыкания и перегрузки
- Защита от переполюсовки
- Защита от радиоприборов
Технические данные
| Тип | DC | AC |
|---|---|---|
| Рабочее напряжение | 10 ... 65 В (30 В) | 20 ... 250 В |
| - Допустимая остаточная пульсация | Макс. 10 % | – |
| Потребляемый ток/остаточн. ток | 6 ... 12 мA | макс. 1.7 мA |
| Частота переключения f | 100 Гц | 20 Гц |
| Точность репродуцирования R | Макс. 2 % | |
| Разность хода H | 0,02 ... 0,2 × 0.02 to 0.2 sr | |
| Выходы | ||
| Нагрузочная способность | ||
| - Для DC | 200 мA | – |
| - Для 230 В AC (соединитель до размера S3) | – | |
| - непрерывно | 500 мA | |
| - кратковременно до 20 мс | 5 A | |
| Минимальный ток нагрузки | – | |
| - Нагрузка индуктивного характера | 10 мA | |
| - Нагрузка активного характера | 5 мA | |
| Потребляемый ток/остаточн. ток | 6 ... 12 мA | макс. 1.7 мA |
| Падение напряжения | Mакс. 1.8 В | Mакс. 7 В |
| Длина кабеля (макс. допустимая) | 300 м | |
| Степень защиты | IP67 | |
| Окружающая температура | ||
| - Рабочая | от -20 °C дo +70°C | |
| - Хранения | от -40 °C дo +85°C | |
| Ударная прочность | 30 x g, длительность 11 мс | |
| Вибростойкость | 55 Гц, амплитуда 1 мм |
Схема подключения
DC
Схема 1
Подключение датчика приближения
Нагрузка E включена (функция NO)
например, контактное реле, соленоидные клапаны
Схема 2
Подключение датчика приближения
Нагрузка E включена (функция NO)
например, контактное реле, соленоидные клапаны
Схема 3
Подключение датчика приближения
Нагрузка E1 включена (функция NO)
Нагрузка E2 выключена (функция NС)
например, контактное реле, соленоидные клапаны
Схема 4
Подключение датчика приближения
Нагрузка E1 включена (функция NO)
Нагрузка E2 выключена (функция NС)
например, контактное реле, соленоидные клапаны
AC
Схема 5
Подключение датчика приближения
Нагрузка E включена (функция NO) или
Нагрузка E выключена (функция NС)
например, контактное реле, соленоидные клапаны
функция NO или NC в зависимости от типа
Схема 6
Подключение датчика приближения
Нагрузка E включена (функция NO) или
Нагрузка E выключена (функция NС)
например, контактное реле, соленоидные клапаны
функция NO или NC, программируется
