Монтажные аксессуары - Система измерения SIMODRIVE sensor

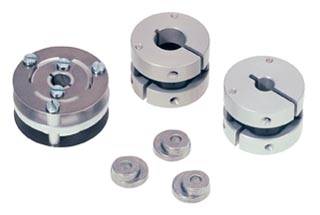

Для круговых датчиков в качестве монтажных принадлежностей поставляются прихваты и муфты. Прихваты служат для крепежа датчиков с помощью синхронного фланца.

Для датчиков с фланцевой розеткой или с кабелем и штекером датчика поставляется ответная часть штекера для диаметра кабеля от 5.5 мм (0.2 дюйма) до 12 мм (0.5 дюйма). Штекеры с 12 контактами подходят для всех инкрементных датчиков. Штекеры с 17 контактами подходят для датчиков с EnDat.

Технические данные

	Упругая муфта	Разъемная муфта
Момент передачи, макс.	0.8 Nm (7 lbf-in)	0.7 Nm (6.2 lbf-in)
Диаметр вала	6 mm (0.2 in) on both sides or d1 = 6 mm (0.2 in), d2 = 5 mm (0.2 in)	6 mm (0.2 in) on both sides or 10 mm (0.4 in) on both sides
Смещение центров валов макс.	0.4 mm (0.01 in)	0.5 mm (0.02 in)
Осевое смещение	±0.4 mm (0.01 in)	±0.5 mm (0.02 in)
Угловая погрешность валов, макс.	3°	1°
Жесткость на кручение	150 Nm/rad (1327.5 lbf-in/rad)	31 Nm/rad (274.3 lbf-in/rad)
Жесткость поперечного смещения	6 N/mm (1.34 lbf-in)	10 N/mm (2.25 lbf-in)
Момент инерции	19 g cm2(168 x 10-7 lbf-in-s2)	20 g cm2(177 x 10-7 lbf-in-s2)
Число оборотов, макс.	12000 rpm	12000 rpm
Рабочая температура
- максимум	+150 °C (302 °F)	+80 °C (176 °F)
- минимум	-40 °C (-40 °F)	-40 °C (-40 °F)
Вес, около	16 g (0.03 lb)	20 g (0.04 lb)

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6FX2001-7KF06	SINUMERIK (ПРИНАДЛЕЖНОСТИ) УПРУГАЯ МУФТА 6/5 MM	0.018	4 - 6 недель (B)	1
6FX2001-7KF10	SINUMERIK (ПРИНАДЛЕЖНОСТИ) УПРУГАЯ МУФТА 6/6 MM	0.018	4 - 6 недель (B)	1
6FX2001-7KP01	SINUMERIK (ПРИНАДЛЕЖНОСТИ) ПРИХВАТ ДЛЯ ДАТЧИКА	0.003	4 - 6 недель (B)	1
6FX2001-7KS06	SIMODRIVE ПРИНАДЛЕЖНОСТИ ВСТАВНАЯ МУФТА 6/6 MM (ИНКР. ДАТЧИК)	0.02	4 - 6 недель (B)	1
6FX2001-7KS10	SIMODRIVE ПРИНАДЛЕЖНОСТИ ВСТАВНАЯ МУФТА 10/10 MM (ИНКР. ДАТЧИК)	0.018	4 - 6 недель (B)	1
6FX2003-0SA12	СИГНАЛЬНЫЙ ШТЕКЕР 12-ПОЛ. ВНЕШ. РЕЗЬБА, ШТИФТ 1 Х 12-ПОЛ. ИЗОЛЯТОР 12 Х КОНТАКТ.ШТЫРЕК (0,08-0,22MM2) 12 Х КОНТАКТ.ШТЫРЕК (0,20-0,56MM2) 2 Х КАБЕЛЬН. ЗАЖИМ ОТ 6,5 ДО 10 И ОТ 10,1 ДО 13 MM УПАКОВКА = 1 ШТ.	0.104	4 - 6 недель (B)	1
6FX2003-0SU12	СИГНАЛЬНЫЙ ШТЕКЕР 12 ПОЛЮС. РОЗЕТКА С НАКИДНОЙ ГАЙКОЙ 1 Х 12-ПОЛ. ИЗОЛЯТОР 12 Х КОНТ. (0,08-0,22 MM2) 12 Х КОНТ. (0,20-0,56 MM2) 2 Х КАБЕЛЬН. ЗАЖИМ ОТ 6,5 ОТ 10 И ОТ 10,1 ДО 13 MM УПАКОВКА = 1 ШТ.	0.104	4 - 6 недель (B)	1
6FX2003-0SU17	СИГНАЛЬНЫЙ ШТЕКЕР 17 ПОЛЮС. РОЗЕТКА С НАКИДНОЙ ГАЙКОЙ 1 Х 17-ПОЛ. ИЗОЛЯТОР 17 Х КОНТ. (0,08-0,22 MM2) 17 Х КОНТ. (0,20-0,56 MM2) 2 Х КАБЕЛЬН. ЗАЖИМ ОТ 6,5 ДО 10 И ОТ 10,1 ДО 13 MM УПАКОВКА= 1 ШТ.	0.104	4 - 6 недель (B)	1

Ключові факти

Штекеры с 12 контактами подходят для всех инкрементных датчиков; штекеры с 17 контактами — для датчиков с EnDat.

Ответная часть штекера поставляется для диаметра кабеля от 5.5 мм до 12 мм.

Упругая муфта: момент передачи макс. 0.8 Nm, диаметры валов 6/6 мм или 6/5 мм, угловая погрешность макс. 3°, макс. 12000 rpm, рабочая температура −40…+150 °C.

Разъемная муфта: момент передачи макс. 0.7 Nm, диаметры валов 6/6 или 10/10 мм, угловая погрешность макс. 1°, макс. 12000 rpm, рабочая температура −40…+80 °C.

6FX2001-7KF06 — упругая муфта 6/5 мм; 6FX2001-7KF10 — упругая муфта 6/6 мм; вес 0.018 кг.

6FX2001-7KS06 — вставная муфта 6/6 мм; 6FX2001-7KS10 — вставная муфта 10/10 мм (для инкрементных датчиков).

6FX2001-7KP01 — прихват для датчика, вес 0.003 кг.

Сигнальные штекеры 6FX2003-0SA12 / 0SU12 / 0SU17 — вес 0.104 кг, упаковка = 1 шт., кабельные зажимы от 6,5 до 10 и от 10,1 до 13 мм.

Срок доставки всех позиций — 4–6 недель (B), минимальный заказ — 1 шт.

Питання та відповіді

Какой штекер нужен для датчика с интерфейсом EnDat?

Для датчиков с EnDat подходят штекеры с 17 контактами, например 6FX2003-0SU17 (розетка с накидной гайкой).

Чем отличается упругая муфта от разъемной для датчиков SIMODRIVE sensor?

Упругая муфта допускает угловую погрешность валов до 3° и температуру до +150 °C, разъемная — только до 1° и +80 °C, но имеет большее поперечное смещение (0.5 мм против 0.4 мм). Обе рассчитаны на максимум 12000 rpm.

Какие артикулы муфт доступны и на какие диаметры валов?

6FX2001-7KF06 — упругая муфта 6/5 мм, 6FX2001-7KF10 — упругая муфта 6/6 мм, 6FX2001-7KS06 — вставная муфта 6/6 мм, 6FX2001-7KS10 — вставная муфта 10/10 мм.

Какой срок поставки монтажных аксессуаров SIMODRIVE?

Все позиции из заказных данных поставляются за 4–6 недель (условие B), минимальный заказ — 1 шт.

Для какого диаметра кабеля подходит ответная часть штекера?

Ответная часть штекера поставляется для диаметра кабеля от 5.5 мм до 12 мм; кабельные зажимы штекеров 6FX2003 рассчитаны на кабель от 6,5 до 10 и от 10,1 до 13 мм.
