PROFINET – открытый стандарт автоматизации
PROFINET – это инновационный открытый стандарт Industrial Ethernet (IEC 61158) для систем промышленной автоматизации.
PROFINET обеспечивает доступ к устройствам полевого уровня со всех уровней управления предприятием.
PROFINET позволяет выполнять системно широкий обмен данными, поддерживает проектирование в масштабах предприятия и использует IT стандарты вплоть до полевого уровня. В стадии подготовки находятся решения для автоматизации непрерывных и периодических процессов. Уже сейчас PROFINET хорошо зарекомендовал себя в автомобильной промышленности, пищевой промышленности, на предприятиях по производству напитков и табачных изделий, в логистике и других областях.

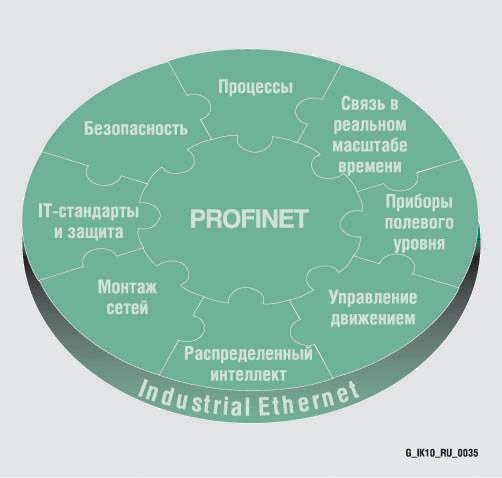

PROFINET – это всеобъемлющий стандарт, охватывающий все требования по использованию Ethernet в системах автоматизации.
Системы распределенного ввода-вывода на базе PROFINET
PROFINET позволяет создавать системы распределенного ввода-вывода, в которых приборы полевого уровня подключаются непосредственно к сети Industrial Ethernet и обслуживаются PROFINET контроллером ввода-вывода. Конфигурирование такой системы выполняется из среды STEP 7. Поддерживается возможность дальнейшего использования существующей аппаратуры полевого уровня, например, аппаратуры PROFIBUS.
В системах распределенного ввода-вывода PROFINET могут использоваться:
- IM 151-3 PN: интерфейсный модуль для непосредственного подключения станции ET 200S к сети Industrial Ethernet.
- CPU 317-2 PN/DP: центральный процессор, способный выполнять функции контроллера ввода-вывода PROFINET.
- IE/PB Link PN IO: модуль связи, выполняющий функции PROFINET Proxy и позволяющий интегрировать в PROFINET ведомые устройства PROFIBUS DP.
- CP 343-1: коммуникационный процессор для подключения S7-300 к Industrial Ethernet. Приборы полевого уровня, подключенные к S7-300, могут использоваться в системе распределенного ввода-вывода PROFINET.
- CP 443-1 Advanced: коммуникационный процессор с встроенным коммутатором для подключения S7-400 к Industrial Ethernet.
- VS 130-2: видео датчик для считывания 2D кодов.
- SOFTNET PN IO: коммуникационное программное обеспечение, позволяющее использовать компьютер в качестве контроллера ввода-вывода PROFINET.
- PN OPC сервер: программное обеспечение непосредственного доступа к данным системы распределенного ввода-вывода PROFINET со стороны OPC-совместимых компьютерных приложений.
- STEP 7: программное обеспечение конфигурирования и диагностики систем распределенного ввода-вывода PROFINET.

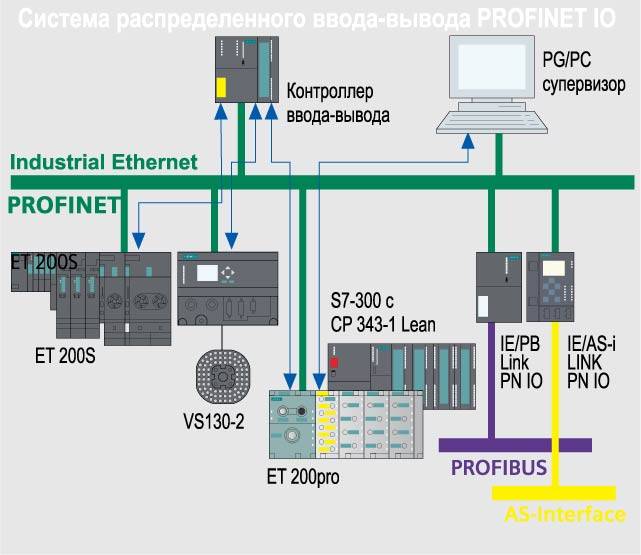

PROFINET с распределенными полевыми устройствами
Системы управления с распределенным интеллектом на базе PROFINET
PROFINET обеспечивает поддержку распределенных систем управления, базирующихся на использовании технологии CBA – технологии модульного построения систем управления машинами и предприятиями в рамках единой концепции Totally Integrated Automation. Обеспечивается возможность интеграции существующих решений на базе PROFIBUS в системы PROFINET CBA.
PROFINET определяет инженерную модель построения интерфейса и обмена данными между компонентами CBA.

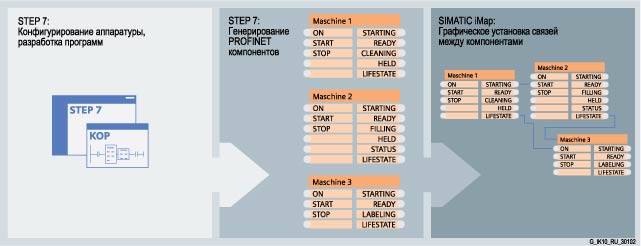

С помощью STEP 7 могут создаваться технологические компоненты с интерфейсом обмена данными с другими модулями. С помощью пакета SIMATIC iMAP выполняется графическое проектирование PROFINET систем связи, а также их диагностика.
Для построения систем PROFINET CBA могут использоваться:
- IE/PB Link PN CBA: модуль связи, выполняющий функции PROFINET Proxy и позволяющий интегрировать в PROFINET CBA ведомые устройства PROFIBUS DP. Кроме того, модуль поддерживает функции маршрутизации данных систем автоматизации SIMATIC S7.
- CPU 317-2 PN/DP: центральный процессор, способный поддерживать обмен данными с PROFINET компонентами и выполнять функции PROFINET Proxy по отношению к сети PROFIBUS DP.
- CP 343-1: коммуникационный процессор, позволяющий интегрировать S7-300 в системы CBA.
- CP 443-1 Advanced: коммуникационный процессор с встроенным коммутатором, позволяющий интегрировать S7-400 в системы CBA.
- WinAC PN: система компьютерного управления на основе эмулируемого контроллера, поддерживающая функции PROFINET Proxy.
- PN OPC сервер: программное обеспечение непосредственного доступа к данным PROFINET приборов со стороны OPC-совместимых компьютерных приложений.
PROFINET и разпределенный интеллект
Сетевые компоненты PROFINET
Активные сетевые компоненты
Промышленные коммутаторы семейства SCALANCE X, разработанные для применения на полевом уровне:
- Оптимальное сочетание различного количества оптических и электрических портов.
- Поддержка единой концепции диагностики компонентов PROFINET.
- Поддержка функций обмена данными в реальном масштабе времени.
Пассивные сетевые компоненты
Технология Industrial Ethernet FastConnect (IE FC) позволяет выполнять быстрый и безошибочный монтаж промышленных и офисных сетей Industrial Ethernet. Компоненты IE FC объединяют в своем составе широкий спектр IE FC кабелей и IE FC соединителей, существенно упрощающих выполнение монтажных работ и снижающих время выполнения монтажа.
Защита данных в промышленных сетях Для обеспечения защиты данных в промышленных сетях могут использоваться модули семейства SCALANCE S, а также программное обеспечение SOFTNET Security Client.
