Что такое SINAMICS S120?

Модульная система приводов Siemens для высокопроизводительных одноосных и многоосных приложений в машиностроении. Отличается масштабируемостью: форматы «блок» и «шасси» можно свободно комбинировать через DRIVE-CLiQ.

Какие режимы управления поддерживает SINAMICS S120?

Блоки управления поддерживают режимы Vector, Servo и V/f, а также контроль скорости и момента. Vector подходит для процессов с постоянным расходом материала, Servo — для циклических процессов с точным динамическим контролем положения.

Как соединяются компоненты системы SINAMICS S120?

По общему последовательному интерфейсу DRIVE CLiQ. Электронные технические паспорта в каждом компоненте позволяют автоматически обнаруживать их без ручного ввода данных при пуске или замене.

Какие блоки управления используются в SINAMICS S120?

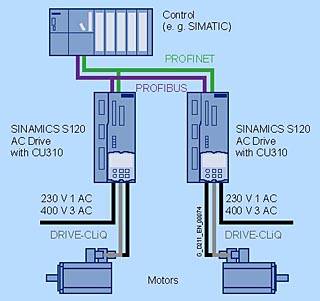

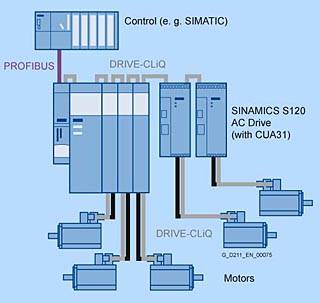

Для одноосных приложений — одноосный блок управления CU310 на модуле питания. Для многоосной интеграции — многоосный блок управления CU320 с установкой CU-адаптера CUA31 вместо одноосного блока.

Поддерживает ли SINAMICS S120 PROFINET?

Да, SINAMICS S120 доступен с PROFINET-интерфейсом, поддерживающим PROFINET IO с IRT или RT для высокоскоростной передачи данных управления, а также TCP/IP для передачи рабочих данных и диагностики в заводские IT-сети.

Можно ли использовать SIMOTION с SINAMICS S120?

Да, вариант SIMOTION D физически интегрируется в привод SINAMICS S120 и рекомендуется для устройств с большим количеством осей и жёсткими требованиями к точности. Связь осуществляется по PROFIBUS DP или PROFINET.

Для каких применений предназначен SINAMICS S120?

Для упаковочных машин, оборудования переработки пластмасс, ткацких станков, печатных устройств, бумагоделательных машин, грузоподъёмных устройств, систем обработки и сборки, станков, станов и испытательных стендов.

SINAMICS S120 · Обзоры Применений

Страница описывает систему приводов SINAMICS S120 от Siemens — модульное решение для одноосных и многоосных высокопроизводительных приложений в машиностроении. Рассматриваются архитектура (линейные модули, модули двигателей, блоки управления CU310/CU320), интерфейс DRIVE-CLiQ, электронные технические паспорта, режимы управления Vector и Servo, а также интеграция с SIMOTION и платформой TIA. Материал будет полезен проектировщикам приводных систем и инженерам АСУТП, подбирающим приводы для станков, упаковочных машин, печатного и подъёмного оборудования.

SINAMICS S120 - PROFINET

Гибкость для успешного проектирования оборудования

Будучи частью семейства SINAMICS, двигатель SINAMICS S120 является модульной системой для высокопроизводительных приложений в областях проектирования оборудования и машиностроении. SINAMICS S120 обеспечивает высокопроизводительные одноосные и многоосные двигатели для большого количества промышленных приложений. Благодаря масштабируемости и гибкости SINAMICS S120 является идеальным решением для удовлетворения растущего спроса на большее количество осей и более высокую производительность. SINAMICS S120 поддерживает гибки конструкции устройств и более быструю реализацию нестандартных решений двигателей.

Отклик на растущий спрос

Сегодня современные устройства должны быть собраны при более низких затратах, но должны обеспечивать более высокую производительность. Концепция двигателя отвечает обоим этим требованиям SINAMICS S120! Простота конфигурации позволяет уменьшить сроки завершения проекта. Отличные динамические отклики и точность обеспечивает возможность для более высокой частоты циклов для максимизации производительности.

Использование в промышленных технологиях и машиностроении

Независимо от того, используется ли система в области с постоянным расходом материалов или с циклическим, процессы с высокой степенью динамичности при использовании SINAMICS S120 позволяют повысить производительность оборудования в многих секторах:

Модульность при машиностроении

SINAMICS S120 разработан для поддержки комбинации питания и контроля производительности. Многоосные двигатели с высоким уровнем контроля движений могут быть реализованы с использованием модульной системы SINAMICS S120 так же просто, как и решения с использованием одного двигателя.

Большая гибкость с интеллектуальным центральным управлением

На SINAMICS S120 интеллектуальная работа двигателя объединена с функциями контроля по обратной связи в блоках управления. Эти блоки поддерживают двигатели управления в режимах Vector, Servo и V/f. Они также выполняют функции контроля скорости и момента, а также другие интеллектуальные функции двигателя.

Выбор производительности для режимов управления Vector и Servo

Использование SINAMICS S120 в режиме управления Vector рекомендуется для решений двигателей при постоянном расходе материалов, например, для устройств протяжки проволоки, при производстве бумаги и пленки, а также для подъемных устройств, центрифуг и двигателей морских судов. Управление Servo с SINAMICS S120 используется для циклических процессов с точным чрезвычайно динамическим контролем положения и сервомоторами в устройствах для работы с тканями, упаковками, печатью и станками.

SINAMICS S120 – функции для повышения эффективности

Базовые функции: контроль скорости, контроль крутящегося момента, функции позиционирования Интеллектуальные функции запуска для независимого запуска после прерывания подачи питания Технология BICO совместно с подсистемой ввода-вывода, управляемой приводом, обеспечивает простую адаптацию системы привода к рабочей среде Функции интегрированной защиты для реализации концепций безопасности Контролируемый функции подачи питания/обратной связи с восстановлением для предотвращения нежелательных откликов, связанных с поставкой, что обеспечивает возможность восстановления работы торможения и повышает стабильность при линейных колебаниях.

DRIVE-CLiQ – цифровое соединение всех компонентов

Все компоненты SINAMICS S120, включая двигатели и шифраторы, взаимодействуют по общему последовательному интерфейсу DRIVE CLiQ. DRIVE-CLIQ формирует основу для всей системы приводов. Стандартизированные кабели и соединители снижают разнообразие различных деталей и снижают затраты на хранение. Платы преобразователя (модуля датчиков) для преобразования стандартных сигналов шифроватора в DRIVE CLiQ доступны для двигателей сторонних производителей и повторно используемых приложений.

Быстро и автоматически: электронный технический паспорт

Важным цифровым элементом связывания системы приводов SINAMICS S120 являются электронные технические паспорта, интегрированные в каждом компоненте. Они обеспечивают возможность автоматического обнаружения для всех компонентов привода с помощью DRIVE-CLiQ-канала. В результате отпадает необходимость во вводе данных вручную в процессе ввода в эксплуатацию или замены компонентов, что помогает гарантировать быстрый и успешный ввод в эксплуатацию компонентов! Электронные технические паспорта двигателей содержат, например, параметры электрической эквивалентной схемы и данные характеристик встроенного шифроватора, такие данные, как заказ и идентификационный номер.

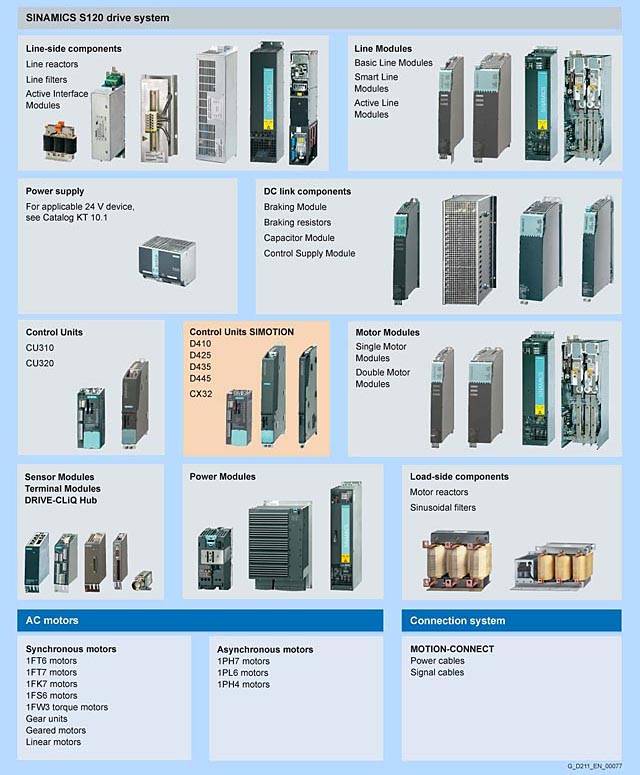

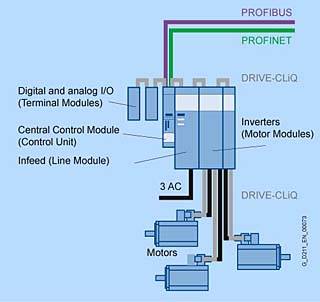

Модульная структура обеспечивает гибкость и масштабируемость

Многоосная структура, также называемая общая DC-шина, отличается повышенной степенью модульности и поддерживает режимы питания линейных модулей и модулей двигателя – оба доступна в блоковом формате и в формате шасси. Линейные модули являются центральными источниками энергии для DC-канала источника напряжения. Линейные модули также доступны с регулированной обратной связью/функцией восстановления для обеспечения постоянного напряжения по каналу пост. тока. Модули двигателя (элементы пост./перем. тока) обеспечивают питание двигателя по каналу пост. тока. Все интеллектуальные функции привода структурированы в блоки управления. Блоки управления обеспечивают возможность выполнения всех функций контроля по обратной связи для группировки приводов. Они также обрабатывают все остальные функции приводов, такие как взаимодействие систем ввода-вывода, управляемых приводом, позиционирование и т.д. и используют PROFIBUS DP или PROFINET центрального интерфейса для связывания с системами автоматизации более высокого уровня. Для одноосных элементов, также называемых AC-приводами, выпрямитель и блок питания преобразователя объединены в одном устройстве, при этом модуль питания доступен в блоковом формате и формате шасси. Для одноосных приложений, функции контроля привода выполняются одноосным блоком управления (например, CU310) установленном на модуле питания. Разделения интеллектуальных функций и питания позволяет максимизировать гибкость и масштабируемость. Интеграция в многоосных приложениях легко достигается с помощью подключения каналов DRIVE CLiQ к многоосному блоку управления (например, CU320). Это реализуется благодаря установки CU-адаптера (CUA31) на модуле питания блокового формата вместо одноосного блока управления. Эта интегрированная линия обеспечивает наиболее оптимальное решение двигателя для всех приложений, как servo. так и векторных.

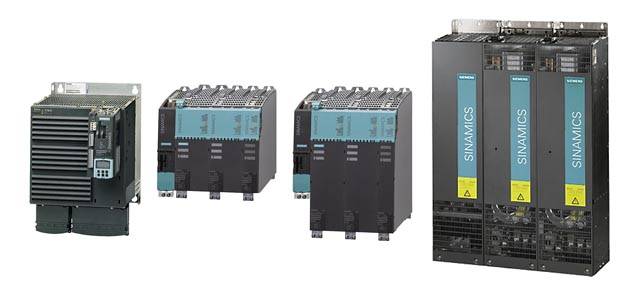

Форматы: блоковый и шасси

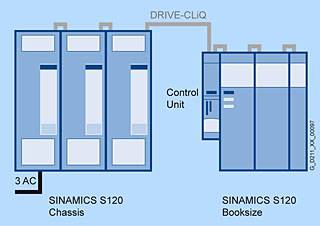

Все форматы могут быть свободно объединены

Различные форматы SINAMICS S120 можно объединить благодаря их DRIVE-CLiQ-интерфейсам, т.е. линейные модули в формате шасси можно объединить с модулями двигателей в блоковом формате для многоосных приложений для удовлетворения высоких или разнообразных требований к выходным данным.

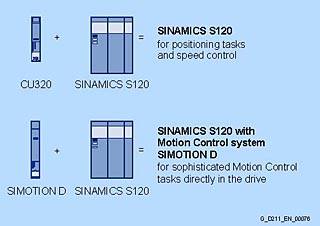

SINAMICS S120 и SIMOTION – отличная комбинация

Современные устройства должны поддерживать обработку даже более сложных задач контроля движения и выполнять эти задачи с высоким уровнем производительности и точности. Это требование отлично удовлетворяет "команда" из Системы контроля движения SIMOTION и высокопроизводительная система приводов SINAMICS S120, Вариант SIMOTION D, физически интегрированный в привод SINAMICS S120, является идеальным решением для устройств с большим количеством осей и жесткими требованиями к уровню точности. Эта распределенная структура автоматизации позволяет устройству выполнить сегментацию на различные группировки осей, при этом каждая группировка контролируется отдельной системой контроля движения SIMOTION. Связь с системой SIMOTION осуществляется с помощью PROFIBUS DP или PROFINET. Еще один важный аспект: компактные габариты устройства благодаря распределенной структуре автоматизации и блоку управления прямо на приводе.

Полностью интегрированная автоматизация – уникальная платформа автоматизации

Благодаря Полностью интегрированной автоматизации (TIA), Siemens является единственным поставщиком, предлагающим ассортимент интегрированной продукции и систем для всех секторов. Измененные в соответствиями с требованиями отдельных клиентов, решения автоматизации, отвечающие требованиям определенных секторов, могут быть эффективно реализованы на основе TIA. Более низкие затраты на срок эксплуатации на заводе и значительное снижение срока выпуска на рынок позволяют достичь значительных усовершенствований в области производительности и более высокой степени защиты вложений.

Просто – полностью интегрированная автоматизация благодаря SINAMICS S120

Помимо SIMATIC, SIMOTION и SINUMERIK, SINAMICS являются основными компонентами TIA. Средство STARTER является неотъемлемым компонентом платформы TIA. Если поддерживается возможность параметризации, рекомендуется выполнить для программы и всех компонентов системы автоматизации используя платформу технических разработок. Функции управления данными на всех уровнях гарантируют непротиворечивость данных и упрощают архивацию всего проекта.

PROFIBUS – шина No. 1

PROFIBUS DP, стандартная шина системы TIA поддерживается во всех вариантах SINAMICS S120, Обеспечивает высокопроизводительную сеть, функционирующую на всех уровнях системы, связывающую все компоненты автоматизации: HMI, элементы управления, приводы и устройства ввода-вывода.

PROFINET – для более высокой производительности и открытой IT-связи

SINAMICS S120 также доступен с PROFINET-интерфейсом. Эта шина с поддержкой Ethernet обеспечивает возможность высокоскоростной передачи данных управления с использованием PROFINET IO с IRT или RT, благодаря чему SINAMICS S120 является идеальным решением для интеграции в высокопроизводительных многоосных приложениях. В то же время, PROFINET также использует стандартные IT-механизмы (TCP/IP) для передачи данных, например, рабочих данных и данных диагностики системам высшего уровня. Благодаря этому SINAMICS S120 с этим интерфейсом может быть легко интегрирован в заводские IT-сети.
