Страница описывает коммуникационные процессоры (CP) для подключения программирующих устройств или ПК к Industrial Ethernet в рамках SIMATIC NET. Рассматриваются два класса устройств: ПК-CP с собственным микропроцессором (CP 1616, CP 1613 A2) для больших и производительных систем, и ПК-CP без собственного процессора (CP 1512, CP 7515, CP 1612) для небольших систем. Полезна инженерам при выборе интерфейсной платы для связи PG/PC с Industrial Ethernet.

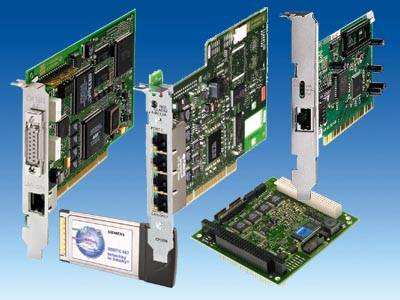

Коммуникационные процессоры для подключения программирующий устройств или ПК к Industrial Ethernet
ПК-CP с собственным микропроцессором
CP 1616 (PCI), CP 1613 A2(PCI)
- Программное обеспечение протокола выполняется на CP
- высвобождение ресурсов ПК для приложений
- Пригодны для разнообразных приложений
- Рекомендуются для приложений в HMI системах с высокими требованиями к производительности, например, WinCC
- Рекомендуются для больших систем (5 станций или больше, например, SIMATIC)
- Постоянно высокая коммуникационная пропускная способность
- Может быть использована для резервированной коммуникации
- Синхронизация времени
ПК-CP без собственного микропроцессора
CP 1512 и CP 7515 (PCMCIA), CP 1612 (PCI)
- Программное обеспечение протокола выполняется на программирующем устройстве/ПК
- Ресурсы ПК делятся между коммуникациями и приложениями
- Пригодны для небольших приложений
- Рекомендуются для маленьких систем (до 4 станций, например, SIMATIC)
- Производительность коммуникаций зависит от ресурсов ПК и его нагрузки
- Беспроводное соединение (IEEE 802.11b) с CP 7515
Вы можите найти программное обеспечение для ПК продуктов для Windows на SIMATIC NET CD включая руководства в pdf формате и обширную дополнительную информацию по SIMATIC NET продуктам и коммуникациям.
Необходимые инструменты конфигурации (например, STEP 7/NCM PC) включены во все пакеты программного обеспечения.
Соответствующий OPC сервер и конфигуратор включены в комплект поставки соответствующего коммуникационного программного обеспечения.
Ключові факти
- CP 1616 (PCI), CP 1613 A2 (PCI) — ПК-CP с собственным микропроцессором; протокол выполняется на CP, высвобождая ресурсы ПК
- Процессорные CP рекомендуются для HMI-систем с высокими требованиями к производительности, например WinCC
- Процессорные CP рекомендуются для больших систем (5 станций или больше, например SIMATIC)
- Процессорные CP поддерживают резервированную коммуникацию и синхронизацию времени
- CP 1512 и CP 7515 (PCMCIA), CP 1612 (PCI) — ПК-CP без собственного микропроцессора; протокол выполняется на программирующем устройстве/ПК
- Безпроцессорные CP пригодны для маленьких систем (до 4 станций, например SIMATIC)
- CP 7515 обеспечивает беспроводное соединение по IEEE 802.11b
- Программное обеспечение для Windows поставляется на SIMATIC NET CD с руководствами в pdf формате
- Инструменты конфигурации (например, STEP 7/NCM PC) включены во все пакеты программного обеспечения
- OPC сервер и конфигуратор входят в комплект поставки соответствующего коммуникационного ПО
Питання та відповіді
- Какие коммуникационные процессоры подходят для больших систем Industrial Ethernet?
- Для больших систем (5 станций или больше, например SIMATIC) рекомендуются ПК-CP с собственным микропроцессором — CP 1616 (PCI) и CP 1613 A2 (PCI). Они обеспечивают постоянно высокую коммуникационную пропускную способность.
- Чем отличаются CP с собственным микропроцессором от CP без него?
- У CP с процессором (CP 1616, CP 1613 A2) протокол выполняется на самом CP, что высвобождает ресурсы ПК. У CP без процессора (CP 1512, CP 7515, CP 1612) протокол выполняется на ПК, ресурсы делятся между коммуникациями и приложениями, а производительность зависит от нагрузки ПК.
- Какой CP выбрать для небольшой системы до 4 станций?
- Для маленьких систем (до 4 станций, например SIMATIC) рекомендуются ПК-CP без собственного микропроцессора: CP 1512 и CP 7515 (PCMCIA), CP 1612 (PCI).
- Есть ли беспроводной вариант подключения ПК к Industrial Ethernet?
- Да, CP 7515 обеспечивает беспроводное соединение по стандарту IEEE 802.11b.
- Какое программное обеспечение поставляется для этих CP?
- ПО для Windows для ПК-продуктов поставляется на SIMATIC NET CD, включая руководства в pdf формате. Инструменты конфигурации (например, STEP 7/NCM PC) включены во все пакеты, а OPC сервер и конфигуратор — в комплект поставки соответствующего коммуникационного ПО.
