Industrial Ethernet

Справочная страница о промышленной сети Industrial Ethernet (SIMATIC NET, Siemens): стандарт IEEE 802.3/802.3u, скорости 10 и 100 Мбит/с, топологии, среды передачи и области применения. Приведены технические данные сети, замечания по безопасности открытых интерфейсов и заказные номера документации SIMATIC NET. Страница полезна инженерам АСУ ТП, выбирающим промышленную сетевую инфраструктуру на базе Ethernet.

Industrial Ethernet - Промышленные коммуникации SIMATIC NET- Отвечает международному стандарту IEEE 802.3 (Ethernet), разработанному для промышленности

  • Соединение компонентов автоматизации с персональными компьютерами и беспроводными узлами в гомогенные и гетерогенные коммуникации
  • Применение открытых сетевых легко расширяемых решений
  • Высокопроизводительные коммуникации
  • Industrial Ethernet как признанный междунаровный стандарт в промышленности
  • Основы для технологии ИТ в промышленности
  • Решения на базе технологий Web, Е-mail и WAN соединений
  • Реализация беспроводных сетей (WLAN)

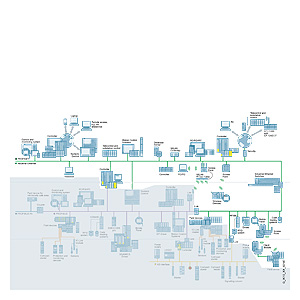

Industrial Ethernet в пирамиде сетей

Особенности

Свыше 80% промышленных сетей, смонтированных специалистами компании SIEMENS, являются сетями Industrial Ethernet:

  • Простое и быстрое подключение сетевых компонентов.
  • Высокая гибкость: существующие сети могут расширяться без их остановки.
  • Высокая надежность, достигаемая использованием резервированных топологий.
  • Неограниченная производительность, поддерживаемая использованием коммутируемых сетей.
  • Возможность применения в офисных и промышленных условиях.
  • Использование оборудования множества производителей за счет подключения к WAN (wide area network), например, ISDN или Internet.

Выпускавшиеся ранее компоненты SIMATIC NET для Industrial Ethernet со скоростью передачи данных 10Мбит/с (IEEE 802.3) дополнены новыми компонентами Fast Ethernet со скоростью передачи данных 100Мбит/с (IEEE 802.3u). Все новые компоненты SIMATIC NET для Industrial Ethernet способны работать со скоростями передачи данных 10 или 100Мбит/с.

Область применения

SIMATIC NET базируется на этой общепризнанной технологии. Во всем мире Siemens установил более 2 миллионов сетей, работающих в жестких промышленных условиях.

Использование технологии коммутируемых сетей практически снимает ограничения на возможные сферы применения этой сети. Дополнительно Industrial Ethernet позволяет использовать беспроводный обмен данными, что существенно упрощает интеграцию подобных решений в существующие сети. Через беспроводные сети можно получать доступ к информации в Internet/ Intranet в любое время и из любого места.

Industrial Ethernet позволяет производить обмен данными между программируемыми контроллерами, а также между программируемыми контроллерами и интеллектуальными партнерами по связи (например, компьютерами).

Industrial Ethernet позволяет создавать высокопроизводительные системы промышленной связи с линейной, кольцевой или звездообразной топологией.

Технические данные

Технические характеристики
Стандарт Ethernet по (IEEE 802.3 и IEEE 802.3u)
Процедура доступа CSMA/CD
Скорость передачи 10 Mbit/с100 Mbit/с
Количесво участников неограничено по 1024 на сетевой сегмент
Длина сети
- Электрические сети 1.5 км
- Оптические сети 10 Мбит/с 4.5 км
- Комутируемые оптические сети 100 Мбит/с неограничено
Среда передачи
- Электрические сети Триаксиальный кабельИндустриальная и оффисная витые пары
- Оптические сети Оптоволоконные кабели(стекло)
Топология Шина, дерево, кольцо, звезда
Протоколы Протоколонезависимая сеть

Дальнейшая информация

Замечание: в различных компонентах SIMATIC NET (например, OSM/ESM, CP с функциями IT) функции параметризации и диагностики (например, web сервер, управление сетью) работают по открытым протоколам и интерфейсам.

Доступ к компонентам, обеспечиваемый этими открытыми интерфейсами может быть также использован для несанкционированных действий.

При использовании выше указанных функций и открытых интерфейсов и протоколов (например, SNMP, HTTP, Telnet) необходимо предпринять соответствующие защитные меры для предотвращения неавторизованного доступа к компонентам или сети, особенно из WAN/Интернета.

По этой причине промышленные сети д.б. изолированы от остальной корпоративной сети с использованием соответствующих шлюзов (например, зарекомендовавших себя межсетевых экранов).

Совет по использованию межсетевых экранов и по защите ИТ можно получить в:

SIMATIC NET Support A&D PT 2 Tel.: +49 (0) 911/895-2905 E-mail: simatic.net.ts@nbg.siemens.de

Для указанных сетевых продуктов SIMATIC NET (Заказные номера 6GK..., 6XV1) Вам могут потребоваться условия работы компонентов, которые можно посмотреть в интернете.

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.de/simatic-net/ik-info

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6GK1970-1BA10-0AA0 SIMATIC NET, РУКОВОДСТВО ПО ОПТИЧЕСКИМ СЕТЯМ INDUSTRIAL ETHERNET И СЕТЯМ НА ОСНОВЕ ВИТЫХ ПАР: ОПИСАНИЕ СЕТЕВЫХ КОМПОНЕНТОВ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И МОНТАЖУ, НЕМ. ЯЗЫК 0.81 по запросу (D) 1
6GK1970-1BA10-0AA1 SIMATIC NET, РУКОВОДСТВО ПО ОПТИЧЕСКИМ СЕТЯМ INDUSTRIAL ETHERNET И СЕТЯМ НА ОСНОВЕ ВИТЫХ ПАР: ОПИСАНИЕ СЕТЕВЫХ КОМПОНЕНТОВ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И МОНТАЖУ, АНГЛ. ЯЗЫК 0.815 6 - 8 недель (C) 1
6GK1975-1AA00-3AA0 SIMATIC NET, CD С КОЛЛЕКЦИЕЙ РУКОВОДСТВ ПО СИСТЕМАМ ПРОМЫШЛЕННОЙ СВЯЗИ, КОММУНИКАЦ. ПРОТОКОЛАМ, ПРОДУКТАМ СПЕКТРА SIMATIC NET, ПРОГР. ОБЕСПЕЧЕНИЮ КОНФИГУРИРОВАНИЯ СИСТЕМ ПРОМЫШЛЕННОЙ СВЯЗИ. PDF-ФОРМАТ, АНГ/ НЕМ. ЯЗЫК 0.017 4 - 6 недель (B) 1

Ключові факти

  • Стандарт: Ethernet по IEEE 802.3 и IEEE 802.3u, процедура доступа CSMA/CD.
  • Скорость передачи данных: 10 Мбит/с и 100 Мбит/с; все новые компоненты SIMATIC NET работают на обеих скоростях.
  • Количество участников: неограничено, до 1024 на сетевой сегмент.
  • Длина электрических сетей — 1.5 км, оптических сетей 10 Мбит/с — 4.5 км, коммутируемых оптических сетей 100 Мбит/с — неограничено.
  • Среда передачи: триаксиальный кабель, индустриальная и офисная витые пары, оптоволоконные кабели (стекло).
  • Поддерживаемые топологии: шина, дерево, кольцо, звезда.
  • Свыше 80% промышленных сетей, смонтированных специалистами SIEMENS, являются сетями Industrial Ethernet.
  • Siemens установил более 2 миллионов сетей, работающих в жёстких промышленных условиях.
  • Открытые протоколы и интерфейсы (SNMP, HTTP, Telnet) требуют защитных мер; промышленные сети должны быть изолированы от корпоративной сети межсетевыми экранами.
  • Заказные номера сетевых продуктов SIMATIC NET: 6GK..., 6XV1.
