Модуль батарей 7 Ачас · Обзоры Применений

Страница карточки батарейного модуля 7 Ач для блоков бесперебойного питания DC-UPS SITOP (6 A, 15 A и 40 A). Модуль содержит два необслуживаемых свинцово-кислотных аккумулятора, соединённых последовательно, с держателем предохранителя и клеммами. Нужен инженерам и снабженцам при подборе аккумуляторного модуля для систем DC-UPS на =24 В.

Модуль батарей 7 Ачас - Блоки бесперебойного питания DC-UPS

Модуль батареи для блоков DC-UPS 6 A; 15 A и 40 A.
Содержит два необслуживаемых свинцово-кислотных аккумулятора одной серии, вставленных в обойму и соединенных последовательно.
Включает держатель предохранителя и клеммы подключения.
Комплект предохранителей FK2 на 15 A и 20 A.
Низкий уровень саморазряда - около 3% в месяц (при +20 °C).

Технические данные

Батарейный модуль 7 Aч
Заказной номер	6EP1 935-6ME21
Тип батареи, ток/напряжение нагрузки	Необслуживаемые свинцовые аккумуляторы 1)
- Температура батареи при +25°C	27.0 В DC
- При других температурах батареи	27.8 В при +10 °C; 27.3 В при +20 °C; 27.0 В при +25 °C; 26.8 В при +30 °C; 26.7 В при +35 °C; 26.6 В при +40 °C;
Рекомендуемый ток зарядки	Макс. 1.7 A
Защита
Защита от короткого замыкания	Батарейный предохранитель 15 A / 32 В (FKS плоский предохранитель держатель)
Батарейная защита	Клапанная защита
Надежность
Класс защиты (IEC 536, VDE 0106 T1)	Класс III
Одобрение UL/cUL (CSA)	Нет (материалы и батареи согласно UL)
Степень защиты (EN 60 529, VDE 0470 T1)	IP00
Условия транспортировки, хранения и эксплуатации
Окружающая температура	+ 5 … + 40 °C
Диапазон температур хранения и транспортировки	- 20 … + 50 °C
Условия саморазрядки	~ 3 % в месяц при температуре батареи 20 °C
Механические параметры
Подключение	Клеммы с контактами под винт 0.08 … 4 ммдля + BAT и - BAT
Аксессуары в комплекте	Набор предохранителей в комплекте FKS 15 A и 25 A
Габариты (Ш x В x Г) в мм	~ 186 x 168 x 121
Масса	~ 6.0 кг
Монтаж 1)	Может быть закреплено на ровной поверхности (отверстия под винты M4 для крепления)

Технические условия по VDE 0510 и национальным стандартам должны соблюдаться при хранении, монтаже и работе свинцовых аккумуляторов. Должна быть обеспечена достаточная вентиляция батареи; потенциальный источник возгорания должен быть удален на расстояние 50 см.

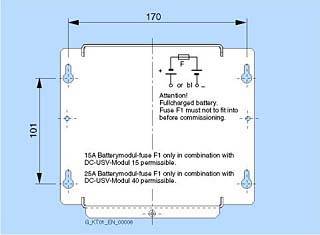

Чертеж

Стандартный модуль батареи 7, ач

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6EP1935-6ME21	SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МОДУЛЯ 15/ 40: =24 В/ 7 АЧАС	6	3 - 5 недель (P)	1

Ключові факти

Заказной номер: 6EP1 935-6ME21

Батарейный модуль для DC-UPS 6 A; 15 A и 40 A

Два необслуживаемых свинцово-кислотных аккумулятора, соединённых последовательно

Напряжение заряда 27.0 В DC при +25 °C; от 26.6 до 27.8 В в диапазоне +10…+40 °C

Рекомендуемый максимальный ток зарядки 1.7 A

Защита от короткого замыкания — батарейный предохранитель 15 A / 32 В

Степень защиты IP00, класс защиты III (IEC 536)

Окружающая температура эксплуатации +5…+40 °C; хранение −20…+50 °C

Саморазряд ~3 % в месяц при 20 °C

Габариты ~186 x 168 x 121 мм, масса ~6.0 кг, срок доставки 3–5 недель

Питання та відповіді

К каким блокам питания подходит модуль батарей 7 Ач?

Модуль предназначен для блоков DC-UPS на 6 A, 15 A и 40 A серии SITOP POWER.

Какой заказной номер у модуля батарей 7 Ач?

6EP1 935-6ME21.

Какое напряжение заряда нужно выставлять?

27.0 В DC при температуре батареи +25 °C. При других температурах — от 27.8 В при +10 °C до 26.6 В при +40 °C.

Каков допустимый ток зарядки?

Рекомендуемый максимальный ток зарядки — 1.7 A.

В каком температурном диапазоне можно эксплуатировать модуль?

Окружающая температура при эксплуатации +5…+40 °C, хранение и транспортировка −20…+50 °C.

Какова степень защиты и масса модуля?

Степень защиты IP00, класс защиты III по IEC 536 / VDE 0106 T1, масса около 6.0 кг, габариты ~186 x 168 x 121 мм.

Что входит в комплект поставки?

Держатель предохранителя, клеммы подключения и набор предохранителей FKS 15 A и 25 A (в описании также указан комплект FK2 на 15 A и 20 A).
