Модуль батарей 2.5 Ачас · Обзоры Применений

Карточка высокотемпературного модуля батареи 2,5 А·ч (6EP1 935-6MD31) Siemens SITOP POWER — герметичного свинцово-кислотного аккумуляторного модуля для блоков бесперебойного питания DC-UPS 6 A и 15 A с выходным напряжением =24 В. Страница нужна инженерам и закупщикам, подбирающим аккумуляторный модуль к DC-UPS: содержит полные технические данные по заряду, защите, температурным диапазонам и монтажу.

Модуль батарей 2.5 Ачас - Блоки бесперебойного питания DC-UPS

Высокотемпературный модуль батареи для блоков DC-UPS 6 A и 15 A.
Содержит два необслуживаемых свинцово-кислотных аккумулятора одной серии, вставленных в обойму и соединенных последовательно.
Включает держатель предохранителя и клеммы подключения.
Низкий уровень саморазряда - около 3% в месяц (при +20 °C).

Технические данные

Модуль батарей 2.5Aч
Заказной номер	6EP1 935-6MD31
Тип батареи, ток заряда, напряжение заряда	Свободно эксплуатируемые, запечатанные кислотные батареи
Рекомендуемое напряжение заряда (режим готовности)
При температуре батареи +25°C	27.7 В DC
При других значениях температуры батареи	29,0 В для - 10 °C;28,6 В для 0 °C;28,3 В для + 10 °C;27,9 В для + 20 °C;27,5 В для + 30 °C;27,2 В для + 40 °C;26,8 В для + 50 °C;26,4 В для + 60 °C
Рекомендуемый ток заряда	макс. 3A
Защита
Защита от короткого замыкания	15 A предохранитель батареи / 32 В (FK2 blade-тип предохранителя+держатель)
Защита батареи	От выпрямителя
Безопасность
Класс защиты (IEC 536; VDE 0106 T1)	Класс III
Степень защиты (EN 60 529; VDE 0470 T1)	IP 00
Рабочие спецификации
Диапазон температуры окружающего воздуха	от -40 до + 60°C с естественной вентиляцией
Диапазон температур транспортировки и хранения	от - 40 до + 60°C
Величина саморазряда	Примерно 3% в месяц при 20°C температуре батареи (растет с повышением температуры)
Механические характеристики
Аксессуары	FK2 предохранитель, 15 A
Размеры (Ш x В x Г)	примерно 265 x 151 x 91
Вес	Примерно 3.8 кг
Установка	На 35 мм стандартной профильной шине, DIN EN 50 022-35 x 15/7.5.

При хранении, монтаже и работе кислотных батарей должны строго соблюдаться спецификации VDE 0510 или соответствующие национальные стандарты. Необходимо обеспечить вентиляцию батарей, возможные источники возгорания должны находиться по крайней мере на расстоянии 50 см.

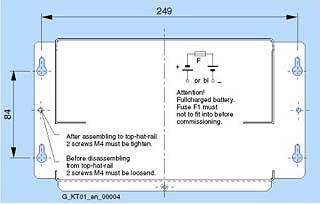

Чертеж

Стандартный модуль батареи 2,5, ач

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6EP1935-6MD31	SITOP POWER, СВИНЦОВЫЙ ГЕРМЕТИЧНЫЙ АККУМУЛЯТОР ДЛЯ SITOP POWER DC-USV-МОДУЛЯ 15: =24 В/ 2,5 АЧАС	3.8	3 - 5 недель (P)	1

Ключові факти

Заказной номер 6EP1935-6MD31.

Рекомендуемое напряжение заряда в режиме готовности при +25 °C — 27.7 В DC; приведены значения от 29,0 В при −10 °C до 26,4 В при +60 °C.

Рекомендуемый ток заряда — макс. 3 A.

Защита от короткого замыкания — предохранитель батареи 15 A / 32 В (FK2 blade-тип).

Класс защиты III (IEC 536; VDE 0106 T1), степень защиты IP 00 (EN 60 529; VDE 0470 T1).

Диапазон рабочих температур — от −40 до +60 °C с естественной вентиляцией; диапазон транспортировки и хранения — от −40 до +60 °C.

Саморазряд — примерно 3 % в месяц при температуре батареи 20 °C, растёт с повышением температуры.

Размеры примерно 265 x 151 x 91 мм, вес примерно 3.8 кг.

Установка на 35 мм стандартную профильную шину DIN EN 50 022-35 x 15/7.5.

Срок доставки 3–5 недель, минимальный заказ — 1 шт.; источники возгорания должны находиться на расстоянии не менее 50 см от батарей.

Питання та відповіді

Для каких блоков питания предназначен модуль батарей 2,5 А·ч?

Это высокотемпературный модуль батареи для блоков DC-UPS SITOP на 6 A и 15 A с выходным напряжением =24 В. Содержит два необслуживаемых свинцово-кислотных аккумулятора одной серии, соединённых последовательно.

Каким должно быть напряжение заряда модуля?

Рекомендуемое напряжение заряда в режиме готовности зависит от температуры батареи: 27.7 В DC при +25 °C; от 29,0 В при −10 °C до 26,4 В при +60 °C.

Какой ток заряда допустим для модуля батарей 2,5 А·ч?

Рекомендуемый ток заряда — максимум 3 A.

В каком диапазоне температур может работать модуль?

От −40 до +60 °C с естественной вентиляцией; такой же диапазон допускается при транспортировке и хранении.

Какова степень защиты и класс безопасности модуля?

Класс защиты III (IEC 536; VDE 0106 T1), степень защиты IP 00 (EN 60 529; VDE 0470 T1).

На что крепится модуль батарей?

Устанавливается на 35 мм стандартную профильную шину DIN EN 50 022-35 x 15/7.5.

Какие требования безопасности предъявляются к кислотным батареям?

При хранении, монтаже и работе необходимо соблюдать VDE 0510 или соответствующие национальные стандарты, обеспечить вентиляцию батарей, а возможные источники возгорания держать на расстоянии не менее 50 см.

Как быстро разряжается батарея без эксплуатации?

Саморазряд составляет примерно 3 % в месяц при температуре батареи 20 °C и растёт с повышением температуры.
