Область применения
Модульный блок питания с выходным напряжением =48 В и 3-фазным входным напряжением переменного тока с широким диапазоном допустимых изменений.
Технические данные
| Питание, тип | 20 A |
|---|---|
| Номер заказа | 6EP1 457-3BA00 |
| Вход | трехфазное AC |
| Номинальное значение напряжения Vвх. ном. | 3 AC 400-500 В |
| Диапазон напряжения | От 320 до 550 В |
| Стойкость к перенапряжениям | 2,3 x Vвх.ном., 1,3 мс |
| Перекрытие исчезновения питающего напряжения при Iвых.ном. | > 6 мс при Vвх. = 400 В |
| Номинальное значение частоты сети и диапазон частоты сети | 50/60 Гц; от 47 до 63 Гц |
| Номинальное значение тока Iвх.ном. | 2,2 A (Vвх. = 400 В) |
| Ограничение тока включения (+25°C) | <70 A |
| I2t | <2,8 A2с |
| Встроенный входной предохранитель | Нет |
| Рекомендуемая защита в сетевой подводке | 3-фазный выключатель с предохранителями LS от 10 до 16 A характеристика C или магнитный пускатель двигателя 3VU1300-0MJ00 и соответственно 3RV1021-1DA10, 3 A |
| Выход | Регулируемое постоянное напряжение со свободным потенциалом |
| Номинальное значение напряжения Vвых.ном. | DC 48 В |
| Общий допуск | ± 3% |
| Статическая компенсация сетевых возмущений | |
| Статическая компенсация нагрузки | |
| Остаточные пульсации (тактовая частота: примерно 50 кГц) | <100 mVss |
| Пики (ширина полосы частот: 20 Мгц) | <200 mVss |
| Диапазон заданных значений | От 42 до 58 В (максимум 960 Вт) |
| Индикация рабочего состояния | Светодиод зеленого цвета для 48 В о.к. |
| Поведение при включении/выключении | никакого выброса Vвых. (мягкий старт) |
| Задержка пуска / Нарастание напряжения | <2,5 с / <500 мс |
| Номинальное значение Iвых.ном. | 20 A |
| Диапазон тока до 60 °C | От 0 до 20 A |
| дина. И / I при | |
| разгон после короткого замыкания | примерно 23 A |
| короткое замыкание во время работы | тип. 60 A для 25 мс |
| Возможность параллельного включения для повышения мощности | да, 2 шт. (переключаемая характеристика) |
| Коэффициент полезного действия | |
| Коэффициент полезного действия при Vвых.ном., Iвых.ном. | примерно 90% |
| Мощность потерь при Vвых.ном., Iвых.ном. | Около 106 Вт |
| Регулирование | |
| Динамическая компенсация сетевой ошибки (Vвх.ном. ± 15%) | <<1% Vвых. |
| Динамическая компенсация нагрузки (Iвых.: 50/100/50 %) | около ± 2 Vвых. |
| Время компенсации при скачке нагрузки | |
| с 50 на 100 % | <10 мс (тип. 4 мс) |
| со 100 на 50 % | <10 мс (тип. 4 мс) |
| Защита и контроль | |
| Защита от перенапряжений на выходе | - |
| Ограничение тока | тип. 23 A |
| Защита от короткого замыкания | На выбор: характеристика тока постоянной величины ок. 23 A или аккумулирующее отключение |
| Длительный ток короткого замыкания, эффективное значение | примерно 23 A |
| Индикатор перегрузки/короткого замыкания | Желтый светодиод для перегрузки, Красный светодиод для аккумулирующего отключения |
| безопасность | |
| Потенциальная развязка первичных цепей с вторичными | да, выходное напряжение SELV Vвых. после EN 60 950 |
| Класс защиты | Класс I |
| Ток утечки | <3,5 мA |
| Проверка Союза технадзора (TUV) | да |
| Маркировка CE | да |
| UL/cUL (CSA), допуск к эксплуатации | да, UL/cUL-Listed (UL 508, CSA 2 2.2) файл E197259 |
| Допуск к эксплуатации FM | - |
| Разрешение для судостроения | - |
| Род защиты (EN 60 529; VDE 0470 T1) | IP 20 |
| Электромагнитная совместимость | |
| Излучение помех (эмиссия) | EN 50081-1, EN 55 022 класса B |
| Ограничение сетевых гармоник | EN 61000-3-2 |
| Помехоустойчивость (иммунитет) | EN 61 000-6-2, EN 61 000-4-2,-3,-4,-5,-6,-11 |
| Эксплуатационные данные | |
| Диапазон температур окружающей среды | от 0 до +60°C при естественной конвекции |
| Диапазон температур транспортировки и хранения | от -25 до +85°C |
| Класс влажности | Климатический класс 3K3 по EN 60 721 |
| Механика | |
| Клеммы | |
| сетевой вход L, N, PE | по одному винтовому зажиму для однопроволочного или тонкопроволочного провода от 0,2 до 4 мм2 |
| выход + | 2 винтовых клеммы для провода от 0,5 до 10 мм2 |
| выход - | 2 винтовых клеммы для провода от 0,5 до 10 мм2 |
| Размеры (Ш x В x Г) в мм | 240 x 125 x 125 |
| Вес, около | 3,2 кг |
| Монтаж | Может защелкиваться на стандартной профильной шине DIN EN 50 022-35 x 15/7,5 |
| Принадлежности | Буферный модуль (6EP1961-3BA10) |

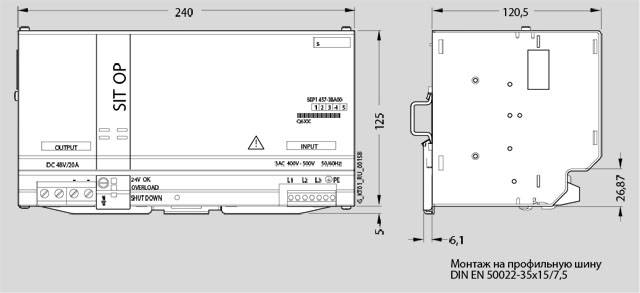

Чертеж
Номер заказа:
6EP1 457-3BA00
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6EP1457-3BA00 | SITOP POWER 20, СТАБИЛИЗИР. БЛОК ПИТАНИЯ МОДУЛЬН. ИСПОЛН.: ГАЛЬВАН. РАЗД. ВХОДНЫХ И ВЫХОДНЫХ ЦЕПЕЙ; 3-ФАЗН. ВХОД. НАПРЯЖ. ~320 … 550 В, 47 … 63 ГЦ; ВЫХОД =48 В/ 20 A; ЗАЩИТА НАГРУЗКИ ОТ ПЕРЕНАПРЯЖ. И КЗ; РЕГ. УРОВЕНЬ ВЫХОД. НАПРЯЖЕНИЯ =42 ... 58 В | 3.2 | 3 - 5 недель (A) | 1 |
