Область применения
Блок питания с двумя выходами =15 В/3.5 А, которые могут использоваться независимо друг от друга, включаться последовательно или параллельно. Например, для построения двуполярного блока питания.
Технические данные
| Технические характеристики | |
|---|---|
| Тип | 2 х 15 A/3,5 А |
| Заказной номер | 6EP1 353-0АA00 |
| Вход | Однофазный AC |
| Номинальное напряжение V вх.ном. | от 120 до 230 В AC |
| Диапазон напряжений | от 93 до 264 В AC |
| Крутизна всплеска | Согласно EN 61 000-6-1 таблица 4 |
| Буферизация перебоев в питающей цепи при Iвых.ном. | > 10/40 мс при Vвх = 93/187 В |
| Номинальная частота в сети питания, диапазон | 50/60 Гц, от 47 до 63 Гц |
| Номинальный ток I вх.ном. | 1.9/1.15 A |
| Предельный ток в импульсе (+25 0C) | < 30 A, стандартно 3 мс |
| I2t | < 3 A2с |
| Встроенный входной предохранитель | Т 4 A/250 В (не доступен) |
| Рекомендуемый автомат защиты (IEC 898) на питающем кабеле | от 10 A, с характеристикой C или 16 А, с характиристикой В |
| Выход | Регулируемый, гальваническая развязка |
| Номинальное напряжение V вых.ном. | 2 х 15 В DC |
| Общая устойчивость | ± 2 % |
| • Установившаяся компенсация линии | Приблизительно 0.2 % |
| • Установившаяся компенсация нагрузки | Приблизительно 0.2 % |
| Остаточная пульсация (переключающая частота примерно 50 кГц) | < 50 mVpp |
| Всплески (ширина диапазона: 20 MГц) | < 150mVpp |
| Устанавливаемый диапазон | от 14.5 до 17 В |
| Индикатор состояния | Зеленый индикатор >10 В |
| Реакция на переключение вкл/выкл | Без перерегулирования Vвых.<3% (мягкий старт) |
| Задержка запуска | < 1 с |
| Номинальный выходной ток I вых.ном. | 2 х 3.5 A |
| Диапазон тока | |
| при +45 °C | 2 х от 0 до 3.5 A |
| при +60 °C | 2 х от 0 до 2.5 A |
| Параллельное включение для повышения мощности | Да |
| Эффективность | |
| Эффективность при V вых.ном., I вых.ном. | > 80 % |
| Потери энергии при V вых.ном., I вых.ном. | Примерно 2.7 Вт |
| Регулирование | |
| Динамическая компенсация нагрузки (Iвых: 10/90/10 %) | ± 2 % Vвых. |
| Время коррекции | |
| Защита и контроль | |
| Выходная защита от перенапряжения | Да, согласно EN 60 950 |
| Ограничение тока | тип. 4.9…6 A |
| Защита от короткого замыкания | Электронное выключение, авторестарт |
| Индикатор перегрузка/ короткое замыкание | - |
| Безопасность | |
| Изоляция первичная/ вторичная | Да, SELV выходное напряжение Vвых. согласно EN 60 950 |
| Класс защиты (IEC 536; VDE 0106 T1) | Класс I |
| Потери тока | < 3.5 мA |
| TÜV – тест | - |
| Маркировка CE | Да |
| UL/cUL (CSA) одобрение | Да, UL/cUL список (UL 508, CSA 22.2) |
| FM одобрение | - |
| Морской сертификат | - |
| Степень защиты (EN 60 529; VDE 0470 T1) | IP 20 |
| EMC | |
| Случайные помехи | EN 50 081-1, EN 55 011 Класс A |
| Ограничение гармоник | - |
| Помехоустойчивость | EN 50 082-2 |
| Рабочие спецификации | |
| Диапазон температуры окружающего воздуха | от 0 до +60 °C с естественной вентиляцией |
| Диапазон температур транспортировки и хранения | от -40 до +70 °C |
| Класс влажности | 5..95% |
| Механические характеристики | |
| Клеммы | |
| Входное питание L, N, PE | Винтовая клемма для одножильного/многожильного провода, каждая толщиной от 0.5 до 2.5 мм2 |
| Выход L+ | 1 клемма под толщину от 0.5 до 2.5 мм2 |
| Выход M (земля) | 2 клеммы под толщину от 0.5 до 2.5 мм2 |
| Размеры (Ш x В x Г) мм | 75 x 125 x 125 |
| Все, приблизительно. | 0.75 кг |
| Установка | Быстрая установка на стандартную профильную шину DIN EN 50 022-35x15/7.5 |
| Аксессуары | - |

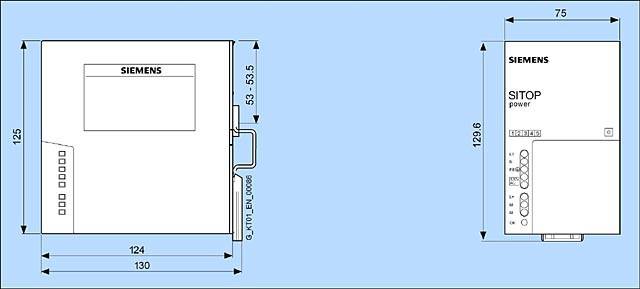

Чертеж
Номер заказа:
6EP1 353-0AA00
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6EP1353-0AA00 | SITOP POWER 15V, СТАБИЛИЗИР. БЛОК ПИТАНИЯ: ГАЛЬВАН. РАЗД. ВХОД. И ВЫХОД. ЦЕПЕЙ; 1-ФАЗН. ВХОДН. НАПР.: ~93 … 264 В, 47 … 63 ГЦ; ВЫХОД: 2 Х =15 В/ 3.5A (ДВУПОЛЯРНЫЙ); ЗАЩИТА НАГРУЗКИ ОТ ПЕРЕНАПРЯЖ. И КЗ; РЕГ. УРОВЕНЬ ВЫХОД. НАПРЯЖЕНИЯ =14.5 ... 17 В | 0.8 | 3 - 5 недель (A) | 1 |
