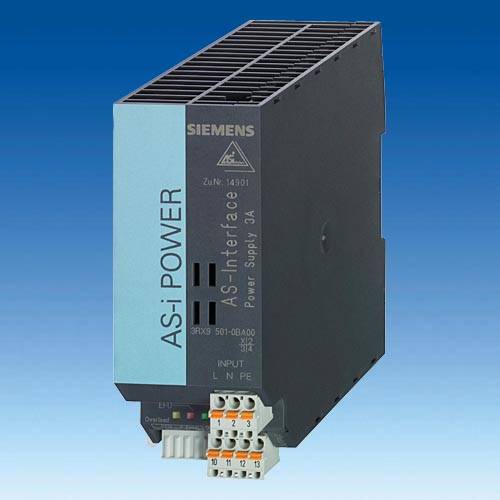

Вариант IP20

Блоки питания AS-Interface - неотъемлемая часть сети AS-Interface. Они предназначены для питания электроники системы (модулей AS-Interface и мастера AS-Interface), а также датчиков. Кроме того, блоки питания AS-Interface обеспечивают поддержание функций разделения питания и данных, что позволяет AS-Interface передавать данные и питание по одной линии.

Особенности

• Компактные размеры позволяют экономить место в шкафах управления и установках.
• Высокая нагрузочная способность позволяет подключать большое количество узлов AS-Interface.
• Встроенная защита от замыкания на землю и обнаружение перегрузки делают применение системы более надежным, и избавляет ее от необходимости в дополнительных компонентах.
• Диагностика памяти, дистанционная индикация и дистанционный сброс позволяют осуществлять быстрое определение неисправности в системе и уменьшают, таким образом, время простоя.
• Быстрый и надежный монтаж устройств благодаря пружинным соединениям.
• Сменные терминальные блоки позволяют осуществлять быструю замену компонентов и также снижают время простоев.
• Ультраширокий диапазон изменения входных сигналов в исполнении 8A позволяет 1 и 2-фазное упpавление - в этом случае нет необходимости в подключении нейтрального проводника.
• Сертификация UL/CSA означает, что эти блоки электропитания могут использоваться во всем мире

Область применения

Источники питания AS-Interface всегда используются в соединении с сетями AS-Interface.

Дизайн

Базовое исполнение блоков питания AS-Interface

Блоки питания AS-Interface контролирует питание устройств постоянным током. Устройство вырабатывает регулируемое напряжение постоянного тока 30 В DC с высокой стабильностью и низкой остаточной пульсацией.

Данные и энергия всегда передаются одновременно через AS-Interface по двухжильному кабелю. Источники питания AS-Interface должны обеспечивать не только электропитание, но также и передачу данных.

Стандартные источники питания не пригодны для этих целей. По этой причине стандартные источники питания не могут использоваться в для питания сетей AS-Interface. Источники питания AS-Interface питают электронную аппаратуру (AS-Interface мастеры, AS-Interface модули) и все подсоединенные датчики. Источники питания выпускаются с допустимым током нагрузки от 2.4 до 8 A в зависимости от необходимой потребности в энергии соответствующей сети AS-Interface.

Новое поколение источников питания AS-Interface (3RX95...) доступно со степенью защиты IP20, со встроенным определением замыкания на землю и перегрузки.

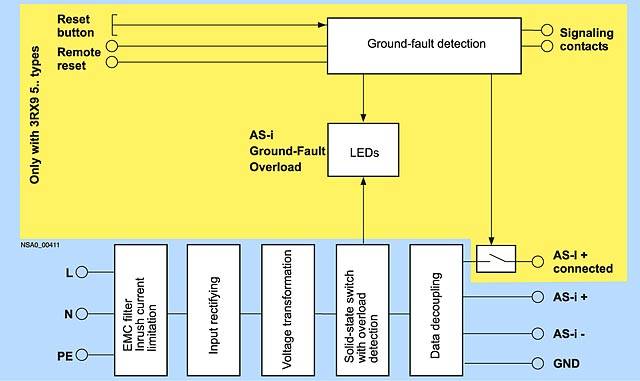

Функции

Особенности нового поколения блоков питания 3RX9 5..:

• Компактные размеры Ширина только 50/70/120 мм, новые блоки питания AS-Interface самые компактные, т.к. обладают чрезвычайно высокой удельной мощностью. Эти устройства занимают малую площадь и могут устанавливаться на DIN-рейку рядом с другими приборами. Следовательно, нет никакой необходимости в промежутках между устройствами (как это часто бывает при использовании других компактных источников питания).
• Высокие номинальные параметры Новые блоки питания имеют выходной ток 3/5/8 A.
• Встроенное определение замыкания на землю Определение замыкания на землю по EN 60 204-1 присутствует в AS-Interface как стандарт. Новое поколение блоков питания для AS-Interface всегда имеет встроенную функцию определения замыкания на землю, которая позволяет надежно обнаруживать и сообщать о любом замыкании на землю. Кроме того, используя дополнительные контакты пользователи могут определить, должно ли напряжение от блока питания быть отключено немедленно в случае короткого замыкания на землю, таким образом, предотвращается ошибочное включение устройств. Это предотвращает повреждение устройств в случае короткого замыкания на землю.
• Встроенная защита от перегрузки При определении перегрузки блоком питания осуществляется сигнализация посредством светодиода.
• Запоминание данных диагностики Любое замыкание на землю или перегрузка запоминаются в памяти диагностики, пока не будут сброшены. Индикация об этих событиях осуществляется светодиодами. Это облегчает определение короткого замыкания в сетях AS-Interface, техническое обслуживание, так как обслуживающий персонал может немедленно увидеть любые неисправности в системе сразу после их возникновения (а также даже после того, как оно произошло).
• Дистанционный сброс и дистанционная индикация Обнаружение замыкания на землю может быть передано в центральное устройство управления через встроенные контакты и обработано. Накопленные диагностические данные могут быть сброшены на месте кнопкой "сброс". Они также могут быть сброшены системой управления дистанционно через вход "reset".
• Светодиоды для диагностики Три светодиода различного цвета, установленные непосредственно на устройстве, указывают состояние блока питания AS-Interface.
• Ультраширокий диапазон изменения входных сигналов для исполнения 8 A Ультраширокий диапазон изменения входных сигналов от 120 до 500 В для исполнения 8-A позволяет использовать блоки питания практически в любой стране мира. Вдобавок, это исполнение этот вариант не нуждается в подключении нейтрали и может быть подключен непосредственно к двум фазам электрической сети.
• Сменные блоки вывода с пружинным подсоединением Каждый блок питания имеет три блокировки вывода; одна блокировка для каждого входа, выхода и информационного выхода соответственно. Они могут быть удалены, что позволяет быструю замену блока питания в случае его неисправности. Пружинные зажимы также позволяют быстрое и надежное подсоединение проводников кабелей.

Технические данные

Чертеж

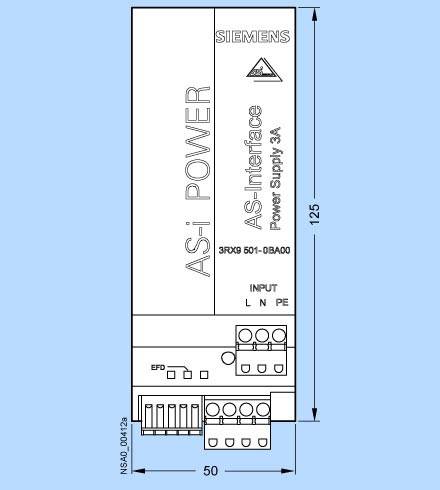

Фронтальный вид 3RX9 501-0BA00

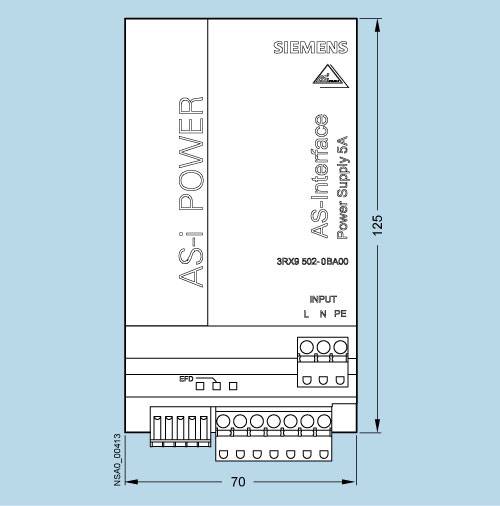

Фронтальный вид 3RX9 502-0BA00

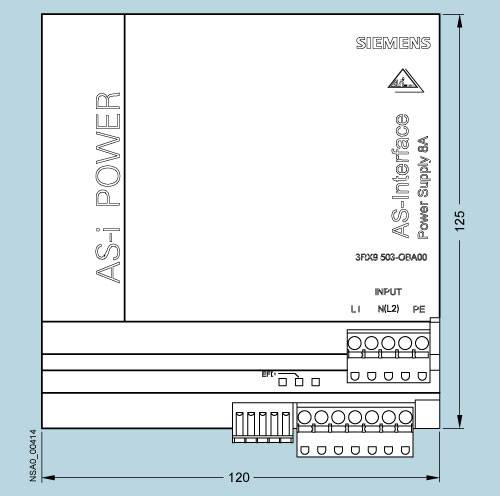

Фронтальный вид 3RX9 503-0BA00

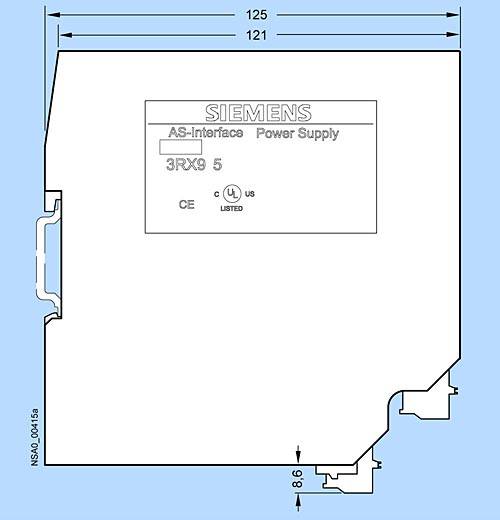

Боковой вид 3RX9 501-0BA00 / 3RX9 502-0BA00 / 3RX9 503-0BA00

Дальнейшая информация

Таблица преобразования

Примечание: Предыдущие устройства 3RX9 305-1AA00, 3RX9 306-1AA00, 3RX9 307-0AA00, 3RX9 307-1AA00, 3RX9 310-0AA00 и 4FD5 213-0AA10-1A, как ожидается, будут доступны до 12/2005.

Заказные данные
