Блоки питания для AS-интерфейса

Страница-обзор о блоках питания для сети AS-Interface: зачем нужны специальные блоки питания (нельзя применять стандартные), как они обеспечивают питание и развязку данных в двухжильном кабеле AS-i. Описаны типы блоков (секционированные 2,4–7 A, комбинированный 30/24 В, сдвоенный 2×30 В), их характеристики и требования к питанию выходных цепей. Также рассмотрен модуль распознавания замыканий на землю. Полезна инженерам, проектирующим или обслуживающим сети AS-Interface.

Блоки питания для AS-интерфейса - Блоки питания

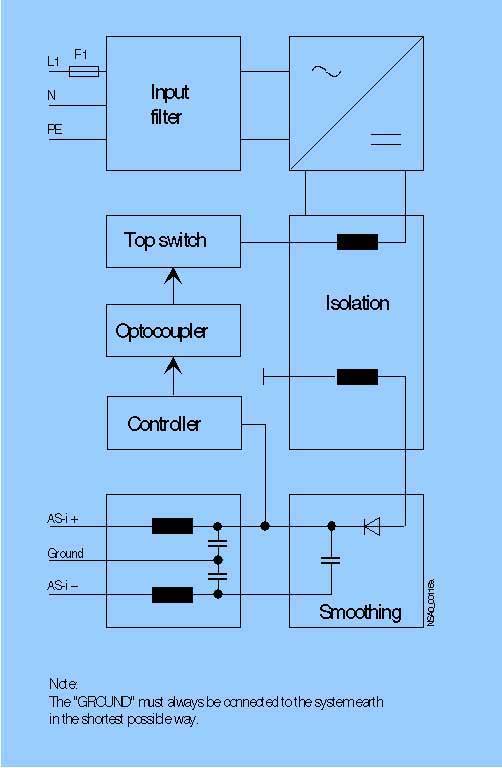

Принципиальное устройство блоков питания AS-Interface Указание: Клемму „Ground [Земля]“ всегда следует соединять с землей установки кратчайшим путем

Блоки питания AS-Interface относятся к необходимым или функционально важным составным частям сети AS-Interface.

Блоки питания AS-Interface вырабатывают регулируемое постоянное напряжение 30 В постоянного тока с высокой стабильностью и низкими остаточными пульсациями. Они работают по принципу первичного импульсного стабилизатора напряжения.

В принципе через двухжильный кабель AS-Interface одновременно передаются данные и энергия. Таким образом, блоки питания AS-Interface наряду с электроснабжением сети AS-Interface должны также одновременно обеспечить развязку с данными.

По этой причине для электроснабжения сети AS-Interface нельзя применять стандартные блоки питания.

Блоки питания AS-Interface снабжают энергией электронику сети (master-устройство AS-Inter­­face, модули AS-Interface) и все присоединенные к ней датчики. В соответствии с потребной мощностью сети AS-Interface предлагаются секционированные блоки питания от 2,4 до 7 A.

Следует обратить внимание на то, что имеет место различие между энергоснабжением датчиков и исполнительных устройств.

Энергия для питания исполнительных устройств (выходов) не берется, как правило, из кабеля AS-Interface. Для этого следует предусмотреть отдельный блок питания нагрузки, который должен подключаться через отдельный кабель (напр., черный плоский кабель AS-Interface). С его помощью можно реализовать также соответствующие цепи аварийного отключения.

Для случая, когда кроме напряжения AS-Interface необходимо также вспомогательное питание, предлагается очень компактный комбинированный блок питания 1 x 30 В пост. тока и 1 x 24 В пост. тока.

Если используется так называемое двойное master-устройство, то можно применить сдвоенный блок питания 2 x 30 В.

Характеристики:

  • высокий коэффициент полезного действия

  • малые остаточные пульсации

  • стойкость по отношению к короткому замыканию и холостому ходу

  • защита от перенапряжений на входе

  • малые размеры

  • низкий вес

  • простой и быстрый монтаж

Все блоки питания AS-Interface имеют сертификат AS-Interface. Для использования по всему миру имеются в распоряжении блоки питания с допуском к эксплуатации UL, CSA и в судостроении.

Указание: Для питания выходных цепей необходима дополнительная внешняя подача энергии (AUX POWER) от 20 до 30 В пост. тока. Дополнительный ввод питания должен соответствовать VDE 0106 (PELV), класс защиты I.

Распознавание замыкания на землю

“... Замыкания на землю в цепях управления не должны ни приводить к непреднамеренному запуску или к опасным перемещениям машины, ни препятствовать ее останову (EN 60204, часть 1 или DIN VDE 0113)”.

Для выполнения этих требований используется модуль распознавания замыканий на землю AS-Interface или блоки питания с распознавание замыкания на землю. С помощью этих модулей можно надежно распознавать замыкания на землю в установках AS-Interface и сигнализировать о них.

Распознаются следующие замыкания на землю:

  • Замыкание на землю AS-i ”+”

  • Замыкание на землю AS-i ”-”

  • Замыкание на землю датчиков и исполнительных устройств, получающих питание от напряжения AS-Interface.

Для этого достаточно в каждом случае одного модуля на сеть AS-Interface.

Ключові факти

  • Блоки питания AS-Interface вырабатывают регулируемое постоянное напряжение 30 В пост. тока с высокой стабильностью и низкими остаточными пульсациями; работают по принципу первичного импульсного стабилизатора напряжения.
  • Через двухжильный кабель AS-Interface одновременно передаются данные и энергия, поэтому стандартные блоки питания для сети AS-Interface применять нельзя — нужна развязка с данными.
  • Секционированные блоки питания предлагаются от 2,4 до 7 A в зависимости от потребной мощности сети.
  • Для питания исполнительных устройств нужен отдельный блок питания нагрузки через отдельный кабель (напр., чёрный плоский кабель AS-Interface); с его помощью реализуются цепи аварийного отключения.
  • Доступен компактный комбинированный блок питания 1 x 30 В пост. тока и 1 x 24 В пост. тока; для двойного master-устройства — сдвоенный блок питания 2 x 30 В.
  • Все блоки питания имеют сертификат AS-Interface; есть версии с допуском UL, CSA и для судостроения.
  • Для выходных цепей необходима внешняя подача энергии (AUX POWER) от 20 до 30 В пост. тока; дополнительный ввод должен соответствовать VDE 0106 (PELV), класс защиты I.
  • Клемму „Ground [Земля]“ следует соединять с землёй установки кратчайшим путём.
  • Модуль распознавания замыканий на землю распознаёт замыкание на землю AS-i «+», AS-i «−» и датчиков/исполнительных устройств, питающихся от напряжения AS-Interface; достаточно одного модуля на сеть.

Питання та відповіді

Можно ли использовать стандартный блок питания для сети AS-Interface?
Нет. По кабелю AS-Interface одновременно передаются данные и энергия, поэтому блок питания должен дополнительно обеспечить развязку с данными. Применять стандартные блоки питания нельзя.
Какое напряжение выдают блоки питания AS-Interface?
Регулируемое постоянное напряжение 30 В пост. тока с высокой стабильностью и низкими остаточными пульсациями. Принцип работы — первичный импульсный стабилизатор напряжения.
Какие токи доступны у секционированных блоков питания AS-Interface?
От 2,4 до 7 A — в зависимости от потребной мощности сети AS-Interface.
Откуда берётся питание для исполнительных устройств в сети AS-Interface?
Как правило, не из кабеля AS-Interface. Нужен отдельный блок питания нагрузки, подключаемый отдельным кабелем (например, чёрным плоским кабелем AS-Interface); он же позволяет реализовать цепи аварийного отключения.
Есть ли блок питания, совмещающий напряжение AS-Interface и вспомогательное питание?
Да, предлагается компактный комбинированный блок питания 1 x 30 В пост. тока и 1 x 24 В пост. тока. Для двойного master-устройства применяется сдвоенный блок питания 2 x 30 В.
Какие требования к дополнительному вводу питания (AUX POWER)?
Для выходных цепей нужна внешняя подача энергии от 20 до 30 В пост. тока; ввод должен соответствовать VDE 0106 (PELV), класс защиты I.
Какие замыкания на землю распознаёт модуль AS-Interface?
Замыкание на землю AS-i «+», AS-i «−», а также датчиков и исполнительных устройств, получающих питание от напряжения AS-Interface. Достаточно одного модуля на сеть.
