Измерительные ячейки SIWAREX R оснащены расширяющимися измерительными полосками (DMS). Они используются для статического и динамического измерения веса.
Различные серии измерительных ячеек SIWAREX R в сумме покрывают диапазон номинальных нагрузок от 6 кг до 280 т.
Благодаря наличию разных серий и их выдающимся качествам, как, например
- конструкция из нержавеющей стали для надежной защиты от коррозии (кроме серии K)
- герметичный корпус допускает эксплуатацию в экстремальной и агрессивной атмосфере (кроме серии K)
- компактные размеры облегчают монтаж
весоизмерительные ячейки SIWAREX R подходят практически для всех промышленных задач, например, для резервуарных и бункерных весов, платформенных весов, автомобильных весов, гибридных весов и т.д.
Все серии вплоть до K допускаются к использованию с весами класса III стандарта DIN EN 45501, требующими обязательной калибровки, и соответствуют OIML R60 C3.
При необходимости возможна поставка ячеек с другими значениями номинальной нагрузки, с повышенной точность и/или сертификатами допуска EEx (i).
| Серия | SP | BB | SB | RN | CC | K | |||
|---|---|---|---|---|---|---|---|---|---|
| Возможные области применения | Небольшие платформенные весы | Резервуарные весы, ленточные и платформенные весы | Резервуарные весы, ленточные, подвесные путевые весы и платформенные весы | резервуарные весы, ленточные, платформенные, рольганговые весы | Резервуарные, бункерные, автомобильные весы | Резервуарные, бункерные весы | |||
| Тип конструкции | одиночная | изгибный стержень | срезной стержень | изгибная кольцевая пружина | многоколонная | одноколонная | |||
| Номинальная нагрузка (Emax) | 6 кг, 12 кг | 10 ... 350 кг | 0,5 ... 5 т | 60 ... 280 кг | 0,5 ... 10 т | 13 ... 60 т | 10 ... 60 т | 100 т | 2,8 ... 280 т |
| Класс точности | C31) | C31) | C31) | C31) | C31) | C31) | C31) | C11) | 0,1 % |
| Макс. цена деления (n) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 1000 | - |
| Мин. цена деления (Vmin) | Emax/12000 | Emax/15000 | Emax/10000 | Emax/17500 | Emax/10000 | Emax/17500 | Emax/12500 | Emax/10000 | - |
| Напряжение питания (Usr) | 5 ... 15 В | 5 ... 15 В | 5 ... 18 В | 5 ... 30 В | 5 ... 30 В | 5 ... 30 В | 5 ... 25 В | 5 ... 25 В | 6 ... 12 В |
| Номинальный показатель | 2 мВ/В | 2 мВ/В | 2 мВ/В | 1 мВ/В | 2 мВ/В | 2 мВ/В | 2 мВ/В | 2 мВ/В | 1,5 мВ/В |
| Степень защиты2) | IP66/IP68 | IP66/IP68 | IP66/IP68 | IP66/IP68 | IP66/IP68 | IP66/IP68 | IP66/IP68 | IP66/IP68 | IP65 |
| Материал | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Сталь, окрашенная |
| EEx(i)-сертификация (опция) | II 2 G EEx ib IIC T6/T4II 3 G EEx nA / nL IIC T6/T4II 1D / 2D / 3D T 70 °C | II 2 G EEx ib IIC T6/T4II 3 G EEx nA / nL IIC T6/T4II 1D / 2D / 3D T 70 °C | II 2 G EEx ib IIC T6/T4II 3 G EEx nA / nL IIC T6/T4II 1D / 2D / 3D T 70 °C | II 2 G EEx ib IIC T6/T4II 3 G EEx nA / nL IIC T6/T4II 1D / 2D / 3D T 70 °C | II 2 G EEx ib IIC T6/T4II 3 G EEx nA / nL IIC T6/T4II 1D / 2D / 3D T 70 °C | II 2 G EEx ib IIC T6/T4II 3 G EEx nA / nL IIC T6/T4II 1D / 2D / 3D T 70 °C | II 2 G EEx ib IIC T6/T4II 3 G EEx nA / nL IIC T6/T4II 1D / 2D / 3D T 70 °C | II 2 G EEx ib IIC T6/T4II 3 G EEx nA / nL IIC T6/T4II 1D / 2D / 3D T 70 °C | - |
по OIML R60
по DIN EN 60529, IEC 60529
Дизайн
Весоизмерительные ячейки - это датчики, преобразующие механическую величину (вес) в электрический сигнал.
Основным элементом является специальное пружинное тело, на котором расположены динамически привязанные измерительные полоски (DMS). DMS состоят из тонкого изоляционного материала, который интегрирована резистивная пленка.
Под действием веса F пружинное тело деформируется (см. принципиальную схему), а вместе с ним и DMS. При изменении внешней формы DMS меняется и омическое сопротивление ее проводника. Верхняя левая и нижняя правая DMS сплющиваются, их резистивная пленка сокращается, а омическое сопротивление соответственно уменьшается. Верхняя правая и нижняя левая DMS растягиваются, их резистивная пленка расширяется, а омическое сопротивление увеличивается.
В каждой измерительной ячейке имеется минимум четыре DMS, подключенных таким образом, что вместе они составляют полноценный мост Уитстона. Растянутые и сплющенные DMS подключены так, что положительные или отрицательные изменения сопротивления прибавляются к общему рассогласованию моста.
На одну диагональ моста подается напряжение питания (при 6-проводной технологии также и напряжение датчика, SENSE), а с другой диагонали снимается измерительное напряжение.
При постоянном напряжении питания (EXC) измерительное напряжение (SIG) изменяется пропорционально поданной нагрузке.

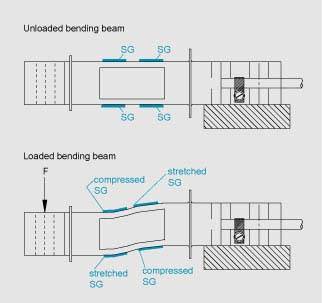

Принципиальная схема весоизмерительной ячейки на базе изгибного стержня

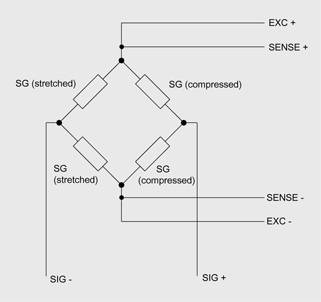

Принципиальная схема моста Уитстона
