Весоизмерительная ячейка типа SPA предназначена для монтажа небольших платформенных весов для демонстрационных целей.
Дизайн
Измерительный элемент состоит из алюминиевого сплава.
Технические данные
| Весоизмерительная ячейка SIWAREX R, тип SPA | |
|---|---|
| Возможные области применения | Небольшие платформенные весы |
| Конструктивное исполнение | одиночная |
| Макс. нагрузка (ном. нагрузка)Eмакс. | 20 кг |
| класс точности по OIML R60 | C3 |
| Макс. цена деления nLC | 3000 |
| Мин. цена деления Vmin | E макс./6520 |
| Комбинированная погрешность Fcomb | ≤ ± 0,02% Cn |
| Переменность Fv | ≤ ± 0,01% Cn |
| Возврат нулевого сигнала | ≤ ± 0,0167% Cn1) |
| Погрешность ползучести Fcr | |
| - 30 min | ≤ ± 0,0245% Cn1) |
| - 20 ... 30 мин. | ≤ ± 0,0053% Cn1) |
| Температурный коэффициент | |
| - Нулевой сигнал TKo | ≤ ± 0,0112% Cn/5K |
| - Показатель TKc | ≤ ± 0,0050% Cn/5K |
| Минимальная предварительная нагрузка Emin | 0% Emax. |
| Макс. рабочая нагрузка Lu | 150% Emax. |
| Разрушающая нагрузка Ld | 300% Emax. |
| Макс. поперечная нагрузка Lu | 100% Emax. |
| Номинальный измерительный путь hn приEmax. | 0,25 ± 0,02 мм |
| Напряжение питания Usr (эталонное значение) | 10 В |
| Напряжение питания (диапазон) | 5 до 15 В |
| Номинальный показательCn | 2 мВ/В |
| Допуск показателя Dc | ± 10% |
| Допуск нулевого сигналаDo | ≤ ± 5% Cn |
| Входное сопротивлениеRe | 400 Ω ± 20 Ω |
| Выходное сопротивлениеRa | 350 Ω ± 3,5 Ω |
| Сопротивление изоляцииRis | ≥ 5000 MΩ |
| Номинальный диапазон температур Btn | -10 ... +40 °C |
| Диапазон рабочих температур Btu | -30 ... +65 °C |
| Диапазон температур хранения Bts | -40 ... +70 °C |
| Материал чувствительного элемента (DIN) | Алюминиевый сплав |
| Степень защиты согласно DIN EN 60529, IEC 60529 | IP65 |
| Максимальные размеры платформы | 400 x 400 мм |
| Максимальный момент затяжки крепежных винтов | 15 ... 20 Нм |
| Кабельная разводка | |
| Принцип действия | Цвет |
| - EXC + (питание +) | - красный |
| - EXC – (питание –) | - черный |
| - SIG + (измерительный сигнал +) | - зеленый |
| - SIG – (измерительный сигнал –) | - белый |
| - Sense + (линия датчика +) | - синий |
| - Sense – (линия датчика –) | - коричневый |
| - Экран | - прозрачный |
| Длина кабеля | 3 м |
- Для номинальной температуры от -10 до +40 °C

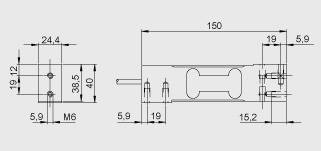

Чертеж
Весоизмерительная ячейка SIWAREX R, тип SPA, размеры
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MH4107-2DC01 | SIWAREX R LOAD CELL TYPE SPA RATED LOAD 20 KG MAX. SCALE INTERVAL 3000 CONNECTING CABLE 3 M MADE OF ALUMINIUM FOR USE IN DEMO SCALES. | 1 | по запросу (D) | 1 |
