Введение

SIMATIC PCS 7 поддерживает множество вариантов построения систем ввода-вывода:

• Системы локального ввода-вывода, образованные модулями ввода-вывода дискретных и аналоговых сигналов систем автоматизации SIMATIC PCS 7.
• Системы распределенного ввода-вывода, образованные модулями ввода-вывода станций ET 200M, ET 200S, ET 200iS и ET 200X, подключаемых к системам автоматизации через сеть полевого уровня PROFIBUS-DP.
• Системы распределенного ввода-вывода, образованные интеллектуальными приборами полевого уровня, подключаемыми к системам автоматизации через сети полевого уровня PROFIBUS-DP/PA.

Аппаратура систем распределенного ввода-вывода может подключаться к резервированным сетям PROFIBUS-DP, размещаться в Ex-зонах 1 и 2. Как правило, системы локального ввода-вывода применяются в относительно простых системах автоматизации и обеспечивают возможность подключения датчиков и исполнительных устройств, расположенных на относительно небольшой площади.В одной системе автоматизации могут сочетаться элементы локальной и распределенной структуры ввода-вывода.

Системы ввода-вывода SIMATIC PCS 7 характеризуются следующими показателями:

• Модульность и однородность.
• Высокая гибкость, максимальная адаптация к структуре предприятия.
• Низкие затраты на проектирование, снижение затрат на прокладку кабельных линий.
• Малые сроки выполнения пуско-наладочных работ, низкие эксплуатационные расходы.
• Исчерпывающий набор сигнальных и функциональных модулей, адаптируемых к применению в любых отраслях промышленного производства.

Основным языком программирования систем автоматизации в SIMATIC PCS 7 является язык CFC с обширным набором библиотек. Применение CFC позволяет автоматически генерировать диагностические блоки для каждого модуля ввода-вывода, используемого в системе управления. Диагностические данные, а также необходимые драйверы включаются в функции передачи аварийных сигналов системы.

Выбранные характеристики диагностируемых модулей ввода-вывода включаются в сообщения об отказе канала ввода-вывода, о состоянии модуля, в диагностические сообщения, в регистрируемые сообщения и т.д. Модули способны диагностировать состояние своих внутренних и внешних цепей, а также передавать информацию о неисправностях в рабочие станции PCS 7.

Дизайн

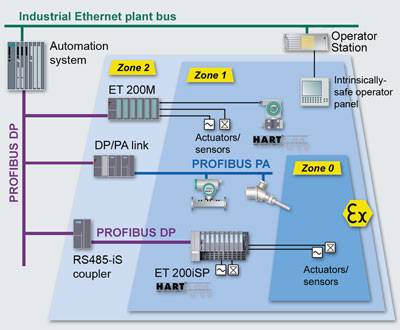

Применения различной периферии для работы в Ех-зонах.

Данная картинка показывает различные возможности подключения сигналов из Ех зоны.

Ex-модули ввода-вывода в станции ET 200M

Вы можете разместить станции ET 200M в Ex-зоне 2. Также возможно реализация функции горячей замены в Ех-зоне 2. С помощью модулей со встроенными Ех барьерами Вы можете подключать датчики и исполнительные механизмы из Ех-зоны 1.

Полевая сеть PROFIBUS-РА

Полевая сеть PROFIBUS-PA сертифицирована для применения в Ех-зоне 1. Возможно подключать датчики и исполнительные механизмы, в том числе из Ех-зоны 0.

Станция распределенной периферии ET 200iSP

Станции распределенной периферии ET 200iSP могут быть непосредственно размещены в Ex-зоне 1 или 2 (EEx de ib [ia/ib] IIC T4) и подключать датчики и исполнительные механизмы, в том числе из Ех-зоны 0

Операторские панели

Определенные типы операторских панелей могут использоваться при необходимости в в Ex-зоне 1 или 2. Для болле подробной информации см. каталог "Add Ons for the SIMATIC PCS 7 Process Control System".
