Терминальный модуль SIMATIC PCS 7 MTA

Страница описывает терминальные модули (маршальные терминальные сборки) SIMATIC PCS 7 MTA, предназначенные для быстрого и надёжного подключения полевых устройств, датчиков и позиционеров к модулям распределённой периферии ET 200M. Приведены таблицы соответствия MTA-типов модулям ET 200M, заказные данные с артикулами, весами и сроками доставки, а также соединительные кабели и аксессуары. Полезна инженерам АСУ ТП при подборе маршальных сборок для стандартных, резервированных и F-модулей ввода/вывода.

Терминальный модуль SIMATIC PCS 7 MTA - Устройства ввода/вывода Терминальные модули SIMATIC PCS 7 MTA (маршальные терминальные сборки) позволяют простое, быстрое и надежное соединение полевых устройств, датчиков и позиционеров к модулям распределенной периферии ET 200M. Их можно использовать для сокращения стоимости, уменьшения работ по разводке кабеля и пусконаладке, предотвращение ошибок подключения.

Индивидуальные SIMATIC PCS 7 MTAs предназначены для своих модулей семейства ET 200M (см. таблицы соответствия). MTA версии доступны как для стандартных модулей ввода/вывода так и для резервированных и ошибкоустойчивых.

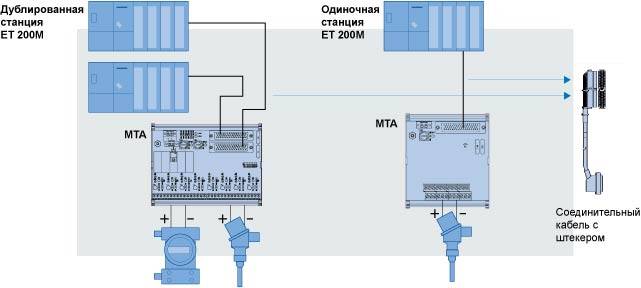

SIMATIC PCS 7 MTAs соединяются с модулями ввода/вывода с использованием 3м или 8м готовых кабелей.

Дизайн

  • SIMATIC PCS 7 MTA в версиях для стандартных, резервированных и ошибкоустойчивых модулей для ET 200M
  • Резервированный источник питания 24 V DC
  • 3 или 8 м готовые кабели для подключения SIMATIC PCS 7 MTA и ET 200M модулей, в каждом случае с:
  • 50/25-полюсный Sub-D коннектор, типа "розетка", для подключения к SIMATIC PCS 7 MTA
  • 40/20-полюсный Siemens коннектор, типа "розетка", для подключения к ET 200M
  • Клеммы под отвертку для подсоединения 1:1 полевых устройств, датчиков и исполнительных механизмов
  • Сборка предохранителей с LED для каждого канала ввода/вывода
  • Оттестированные SIMATIC PCS 7 компоненты с соответствующим одобрением (FM, UL, CE, ATEX, TÜV)

Обзор продуктов с информацией соответствия ET 200M модулей и соединительных кабелей

MTA тип Область ввода/вывода Заказной номер MTA Заказной номер 200M ‎Заказной номер соединительного кабеля резервирование I/O
8 каналов, AI 1 - 5 V 0/4 - 20 mA 6ES7 650-1AA50-2XX0 6ES7 331-7NF00-0AB0 (начиная с версии 5) 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) да
8 каналов, AO 4 to 20 mA 6ES7 650-1AB50-2XX0 6ES7 332-5HF00-0AB0 (начиная с версии 3) 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) да
8 каналов, AI TC Термопары типов B, C, N, E, R, S, J, L, T, K, U 6ES7 650-1AF50-2XX0 6ES7 331-7PF10-0AB0 (начиная с версии 4) и 6ES7 331-7PF11-0AB0 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) нет
8 каналов, AI RTD Термосопротивления Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10 6ES7 650-1AG50-2XX0 6ES7 331-7PF00-0AB0 (начиная с версии 8) и 6ES7 331-7PF01-0AB0 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) нет
6 каналов F‑AI (safety-related) 4 to 20 mA 6ES7 650-1AH50-5XX0 6ES7 336-1HE00-0AB0 (начиная с версии 6) 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) да
16 каналов, DI 24 V DC 6ES7 650-1AC10-3XX0 6ES7 321-7BH01-0AB0 (начиная с версии 2) 6ES7 922-3BD00-0AM0 (3 m) 6ES7 922-3BJ00-0AM0 (8 m) да
24 каналов F-DI(safety-related) 24 V DC 6ES7 650-1AK10-7XX0 6ES7 326-1BK00-0AB0 and 6ES7 326-1BK01-0AB0(начиная с версии 1) 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) да
10 каналов F‑DO (safety-related) 24 V DC, 2 A 6ES7 650-1AL10-6XX0 6ES7 326-2BF01-0AB0 (начиная с версии 2) 6ES7 922-3BD00-0AN0 (3 m) 6ES7 922-3BJ00-0AN0 (8 m) да
10 каналов DO реле 110 - 220 V AC, 5 A; 24 V DC, 5 A 6ES7 650-1AM30-6XX0 6ES7 326-2BF01-0AB0 (начиная с версии 2) 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) да

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6ES7650-1AA51-2XX0 SIMATIC PCS7, RED. AI8 MTA, СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ РЕЗЕРВИРОВАННОГО ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ AI 6ES7331-7NF00-0AB0, 8 КАНАЛОВ, ПРЕДОХРАНИТЕЛИ НА КАЖДЫЙ КАНАЛ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ИЗМЕРЯЕМЫЙ ДИАПАЗОН: 4-20MA ИЛИ 1-5В 0.679 по запросу (X) 1
6ES7650-1AB51-2XX0 SIMATIC PCS7, RED. AO8 MTA, СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ РЕЗЕРВИРОВАННОГО ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ AO 6ES7332-5HF00-0AB0, 8 КАНАЛОВ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ВЫХОДНОЙ ДИАПАЗОН: 4-20 MA 0.563 по запросу (X) 1
6ES7650-1AC11-3XX0 SIMATIC PCS7, RED. DI16 MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ 6ES7321-7BH01-0AB0, 16 КАНАЛОВ, ПРЕДОХРАНИТЕЛИ НА КАЖДЫЙ КАНАЛ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ИЗМЕРЯЕМЫЙ ДИАПАЗОН: =24В 0.543 по запросу (X) 1
6ES7650-1AD10-2XX0 SIMATIC PCS7, RED. DO 16 MTA, СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ РЕЗЕРВ. ПОДКЛЮЧЕНИЯ ET200M DO-МОДУЛЕЙ 6ES7322-8BH01-0AB0, 16 КАНАЛОВ, РЕЗЕРВИРОВАННЫЙ БЛОК ПИТАНИЯ С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ВЫХОДНОЙ ДИАПАЗОН: =24 В 0.543 по запросу (X) 1
6ES7650-1AF51-2XX0 "SIMATIC PCS7, TC MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ ТЕРМОПАР 6ES331-7PF11-0AB0, 8 КАНАЛОВ, ВСТРОЕННАЯ КОМПЕНСАЦИЯ ХОЛОДНОГО СПАЯ, ПИТАНИЕ С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ; ИЗМЕРЕНИЕ: ТЕРМОПАРЫ" 0.504 по запросу (X) 1
6ES7650-1AG51-2XX0 "SIMATIC PCS7, RTD MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ ТЕРМОСОПРОТИВЛЕНИЙ 6ES331-7PF01-0AB0, 8 КАНАЛОВ, 2,3 ИЛИ 4-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, ПИТАНИЕ С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ; ИЗМЕРЕНИЕ: ТЕРМОСОПРОТИВЛЕНИЯ 0.543 по запросу (X) 1
6ES7650-1AH51-5XX0 SIMATIC PCS7, RED. F-AI6 MTA, СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M F-МОДУЛЯ 6ES7326-1HE00-0AB0, 6 КАНАЛОВ, ПРЕДОХРАНИТЕЛИ НА КАЖДЫЙ КАНАЛ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ИЗМЕРЯЕМЫЙ ДИАПАЗОН: 4-20 MA 0.64 по запросу (X) 1
6ES7650-1AK11-7XX0 SIMATIC PCS7, RED. F-DI MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M F-МОДУЛЯ 6ES7326-1BK01-0AB0, 12/24 КАНАЛА, ПРЕДОХРАНИТЕЛИ НА КАЖДЫЙ КАНАЛ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ВХОД =24В 0.679 по запросу (X) 1
6ES7650-1AL11-6XX0 SIMATIC PCS7, RED. F-DO10 MTA СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ПОДКЛЮЧЕНИЯ К ET200M МОДУЛЯ F-DO 6ES7326-2BF01-0AB0, 10 КАНАЛОВ, ПРЕДОХРАНИТЕЛИ НА КАЖДЫЙ КАНАЛ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, С ПРЕДОХРАНИТЕЛЯМИ И СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ВЫХОД =24В 0.543 по запросу (X) 1
6ES7650-1AM31-6XX0 SIMATIC PCS7, RED. F-DO10 RELAY MTA, СКОМПОНОВАННАЯ ТЕРМИНАЛЬНАЯ СБОРКА ДЛЯ ET200M МОДУЛЯ F-DO 6ES7326-2BF01-0AB0, 10 КАНАЛОВ РЕЛЕ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, СО СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, РЕЛЕЙНЫЙ ВЫХОД: =24-150В/~110-220В, МАКС. 5A 0.447 по запросу (X) 1
6ES7922-3BD00-0AM0 "ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ SIMATIC S7-300 20-ПОЛЮСНЫЙ (6ES7392-1AJ00-0AA0) К 25-ПОЛЮСНОЙ РОЗЕТКЕ D-SUB, ДЛЯ ET200M; СЕЧЕНИЕ 0.14 MM2 ДЛИНА 3M" 0.42 4 - 6 недель (B) 1
6ES7922-3BD00-0AN0 "ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ SIMATIC S7-300 40-ПОЛЮСНЫЙ (6ES7392-1AM00-0AA0) К 25-ПОЛЮСНОЙ РОЗЕТКЕ D-SUB, ДЛЯ ET200M; СЕЧЕНИЕ 0.50 MM2 ДЛИНА 3M" 0.921 4 - 6 недель (B) 1
6ES7922-3BD00-0AS0 "ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ SIMATIC S7-300 40-ПОЛЮСНЫЙ (6ES7392-1AM00-0AA0) К 50-ПОЛЮСНОЙ РОЗЕТКЕ D-SUB, ДЛЯ ET200M; СЕЧЕНИЕ 0.14 MM2 ДЛИНА 3M" 0.678 4 - 6 недель (B) 1
6ES7922-3BJ00-0AM0 "ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ SIMATIC S7-300 20-ПОЛЮСНЫЙ (6ES7392-1AJ00-0AA0) К 25-ПОЛЮСНОЙ РОЗЕТКЕ D-SUB, ДЛЯ ET200M; СЕЧЕНИЕ 0.14 MM2 ДЛИНА 8M" 0.988 4 - 6 недель (B) 1
6ES7922-3BJ00-0AN0 "ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ SIMATIC S7-300 40-ПОЛЮСНЫЙ (6ES7392-1AM00-0AA0) К 25-ПОЛЮСНОЙ РОЗЕТКЕ D-SUB, ДЛЯ ET200M; СЕЧЕНИЕ 0.50 MM2 ДЛИНА 8M" 2.216 4 - 6 недель (B) 1
6ES7922-3BJ00-0AS0 "ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ SIMATIC S7-300 40-ПОЛЮСНЫЙ (6ES7392-1AM00-0AA0) К 50-ПОЛЮСНОЙ РОЗЕТКЕ D-SUB, ДЛЯ ET200M; СЕЧЕНИЕ 0.14 MM2 ДЛИНА 8M" 1.551 4 - 6 недель (B) 1

Аксессуары

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6ES7650-1BA01-0XX0 SIMATIC PCS7, RED. POWER MON., ПЛАТА КОНТРОЛЯ ПИТАНИЯ ДЛЯ ТЕРМИНАЛЬНОЙ СБОРКИ MTA: МАКС. =30В, 0,5 A 0.447 по запросу (X) 1
6ES7650-1BB51-0XX0 SIMATIC PCS7, MTA 5.6 V DIODE, ДИОДНАЯ ДОЧЕРНЯЯ ПЛАТА F-AI ДЛЯ ТЕРМИНАЛЬНОЙ СБОРКИ F-AI MTA 6ES7650-1AH51-5XX2 0.49 по запросу (X) 1
6ES7650-1BC51-0XX0 SIMATIC PCS7, MTA 6.2 V DIODE, ДИОДНАЯ ДОЧЕРНЯЯ ПЛАТА F-AI ДЛЯ ТЕРМИНАЛЬНОЙ СБОРКИ F-AI MTA 6ES7650-1AH51-5XX2 0.49 по запросу (X) 1
6ES7650-1BD51-0XX0 SIMATIC PCS7, АДАПТЕР-ПЕРЕКЛЮЧАТЕЛЬ ПОЛЕВЫХ ТРАНЗИСТОРОВ ДЛЯ ТЕРМИНАЛЬНОЙ СБОРКИ F-AI MTA 6ES7650-1AH51-5XX2 0.52 по запросу (X) 1

Ключові факти

  • MTA подключаются к модулям ET 200M готовыми кабелями длиной 3 м или 8 м.
  • Резервированный источник питания 24 V DC.
  • Сборка предохранителей с LED-индикацией для каждого канала ввода/вывода.
  • Кабели: 50/25-полюсный Sub-D коннектор («розетка») к MTA, 40/20-полюсный Siemens коннектор к ET 200M.
  • 8 каналов AI: диапазоны 1–5 V, 0/4–20 mA; заказной № 6ES7 650-1AA50-2XX0; резервирование — да.
  • 8 каналов AI TC: термопары типов B, C, N, E, R, S, J, L, T, K, U; резервирование — нет.
  • 8 каналов AI RTD: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10; подключение 2-, 3- или 4-проводное; резервирование — нет.
  • 6 каналов F-AI (safety-related): 4 to 20 mA; 24 канала F-DI: 24 V DC; 10 каналов F-DO: 24 V DC, 2 A.
  • 10 каналов DO реле: 110–220 V AC, 5 A; 24 V DC, 5 A (в заказных данных указано =24–150 В / ~110–220 В, макс. 5 A).
  • Кабели 6ES7922-3BD00/3BJ00 имеют сроки доставки 4–6 недель; MTA — «по запросу».

Питання та відповіді

Для чего нужны терминальные модули SIMATIC PCS 7 MTA?
Это маршальные терминальные сборки для простого, быстрого и надёжного соединения полевых устройств, датчиков и позиционеров с модулями распределённой периферии ET 200M. Они сокращают стоимость работ по разводке кабеля и пусконаладке и предотвращают ошибки подключения.
Каким кабелем MTA подключается к модулю ET 200M?
Готовыми кабелями длиной 3 м или 8 м, например 6ES7 922-3BD00-0AS0 (3 m) или 6ES7 922-3BJ00-0AS0 (8 m). На стороне MTA — 50/25-полюсный Sub-D коннектор «розетка», на стороне ET 200M — 40/20-полюсный Siemens коннектор.
Какие типы датчиков можно подключать через MTA?
В зависимости от версии MTA — аналоговые сигналы 1–5 V и 0/4–20 mA, термопары типов B, C, N, E, R, S, J, L, T, K, U и термосопротивления Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10. Также есть версии для DI 24 V DC и DO (транзисторные и релейные).
Есть ли резервированные версии MTA?
Да, MTA доступны для стандартных, резервированных и ошибкоустойчивых (F-) модулей ET 200M; в таблице соответствия у большинства версий резервирование I/O отмечено как «да», кроме версий для термопар (TC) и термосопротивлений (RTD).
Какой заказной номер у MTA для термопар?
6ES7650-1AF51-2XX0 — TC MTA, 8 каналов со встроенной компенсацией холодного спая, для модуля термопар 6ES331-7PF11-0AB0.
Какое питание у терминальных модулей MTA?
Резервированный источник питания 24 V DC; предохранители и светодиодная индикация предусмотрены для каждого канала.
Какие аксессуары предлагаются для MTA?
Плата контроля питания 6ES7650-1BA01-0XX0 (макс. 30 В, 0,5 A), диодные дочерние платы F-AI 5,6 V (6ES7650-1BB51-0XX0) и 6,2 V (6ES7650-1BC51-0XX0), адаптер-переключатель полевых транзисторов 6ES7650-1BD51-0XX0.
