Системы повышенной безопасности

Технический обзор систем повышенной безопасности (F/FH-систем) в составе SIMATIC PCS 7 / S7-400F/FH. Описано назначение противоаварийной автоматики, аппаратная база AS 414F/FH и AS 417F/FH, сертификация TÜV, уровни безопасности, программирование F-логики на CFC с библиотекой F-блоков, обмен по PROFIBUS-DP с профилем PROFIsafe. Приведены указания к заказу и заказные данные лицензий.

Системы повышенной безопасности - Системы автоматизацииВ тех случаях, когда аварии на производстве могут повлечь за собой гибель или увечья людей, загрязнение окружающей природной среды, вызвать другие тяжелые последствия, для автоматизации необходимо использовать F/FH-системы. Такие системы способны своевременно выявлять появляющиеся ошибки, останавливать производственный процесс и переводить все технологическое оборудование в безопасные состояния.

Основой для построения F/FH-систем служит аппаратура систем автоматизации AS 414H/AS 417H. Системы автоматизации AS 414F/FH и AS 417F/FH сертифицированы TÜV и могут использоваться для построения систем противоаварийной автоматики, отвечающей требованиям уровней безопасности SIL1 … SIL3 по IEC 61508, классов AK1 … AK6 по DIN V 19250/DIN V VDE 0801, категорий 2 … 4 по EN 954-1.

Функции автоматики безопасности программируются на языке CFC с использованием специальной библиотеки F-блоков. Для выявления ошибок в работе оборудования используются специальные алгоритмы, сигнал аварийного отключения формируется на основе многократных проверок одних и тех же условий.

Системы противоаварийной автоматики могут создаваться на базе F- или FH-систем автоматизации. В системах AS 414F/AS 417F используется аппаратура систем автоматизации AS 414-4-1H/ AS 417-4-1H, в системах AS 414FH/ AS 417FH - аппаратура AS 414-4-2H/AS 417-4-2H. Резервированные FH-системы повышают надежности функционирования системы управления. Основным их назначением является гарантированный перевод технологического оборудования в безопасные состояния в случае возникновения аварийной ситуации.

Дизайн

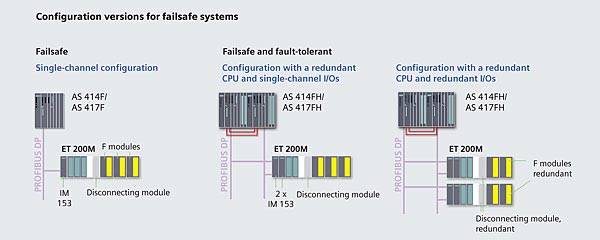

Пример построения системы повышенной безопасности. Следует отметить, что все показанные варианты обеспечивают уровень безопасности SIL 3 по IEC 61508 и класса AK6 по DIN V 19250/DIN V VDE 0801.

Функции

Функции автоматики безопасности

Функции автоматики безопасности F/FH-систем поддерживаются F-программой центрального процессора или двух центральных процессоров, а также F-модулями станций распределенного ввода-вывода ET 200M. Обмен данными между компонентами распределенных F-систем осуществляется через стандартную сеть PROFIBUS-DP с использованием специальных телеграмм, известных как профиль PROFIsafe. F-системы автоматизации и F-сигнальные модули способны распознавать в этих телеграммах полезные данные, и при выявлении ошибок, немедленно запускать защитный механизм F-систем. Для всех компонентов распределенной F-системы может устанавливаться контрольное время ожидания телеграммы.

Разработка стандартных программ управления и программ автоматики безопасности (F-программ) выполняется с использованием одних и тех же инструментальных средств. Для разработки F-приложений используются только сертифицированные TÜV программные CFC блоки. F-программы могут защищаться паролем.

Программа центрального процессора (процессоров) F/FH-систем может содержать секции программы реализации стандартных функций управления (S-функций) и секции программы автоматики безопасности (F-функции). Выявление ошибок F-программой не влечет за собой остановки центрального процессора. Такая ситуация сопровождается переводом в безопасные состояния либо отдельных устройств, либо группы устройств, управляемых F-программой. На выполнение стандартной программы управления эти действия не оказывают никакого влияния. После устранения неполадок F-программа возобновляет свою работу, не влияя на выполнение S-функций управления.

Опции

Указания к заказу

В зависимости от выполняемых функций для F/FH-систем могут заказываться следующие комплекты аппаратуры:

  • Для F-систем – AS 414-4-1H или AS 417-4-1H.
  • Для FH-систем – AS 414-4-2H, AS 417-4-2H, две системы AS 414-4-1H или AS 417-4-1H с четырьмя модулями и двумя кабелями синхронизации.

Данная аппаратура способна выполнять функции F/FH-систем только в сочетании F-runtime лицензией.

Дополнительно требуются следующие компоненты:

  • Программный пакет F-Tool (S7 F System), который содержит библиотеку F-блоков для программирования логики безопасности (см. также раздел Проектирование)
  • F-Runtime лицензия для каждой системы автоматизации AS 414F/FH или AS 417F/FH с логикой безопасности

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6ES7833-1CC00-6YX0 SIMATIC S7-400F/FH, F-RUNTIME ЛИЦЕНЗИЯ НА ВЫПОЛНЕНИЕ F-ПРОГРАММ.КВ УСТАНАВЛИВАЕТСЯ НА КАЖДЫЙ ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 414H/ CPU 416H, ИСПОЛЬЗУЕМЫЙ В СИСТЕМАХ SIMATC S7-400F/FH 0.042 3 - 5 недель (A) 1
6ES7833-1CC01-0YA5 SIMATIC S7, ПО ДЛЯ СИСТЕМ ПОВЫШ. БЕЗ., ВКЛ. БИБЛИОТЕКИ, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД ОС WIN2000 SP4 (SERVER/PROF), WINXP SP1/SP2, WIN SERVER 2003 SP2 ДЛЯ:SIMATIC S7-400H CPU414H/417 0.2 3 - 5 недель (A) 1
6ES7833-1CC01-0YE5 SIMATIC S7, ОБНОВЛЕНИЕ F-ПО ОТ ВЕРСИИ 5.Х ДО 6.0, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, CLASS A, 2 ЯЗЫКА (G,E), РАБОТА ПОД ОС WIN2000 SP4 (SERVER/PROF), WINXP SP1/SP2, WIN SERVER 2003 SP2 ДЛЯ:SIMATIC S7-400H CPU414H/417H 0.2 3 - 5 недель (A) 1

Ключові факти

  • Системы автоматизации AS 414F/FH и AS 417F/FH сертифицированы TÜV.
  • Поддерживаемые уровни безопасности: SIL1 … SIL3 по IEC 61508, классы AK1 … AK6 по DIN V 19250/DIN V VDE 0801, категории 2 … 4 по EN 954-1.
  • Для F-систем используется аппаратура AS 414-4-1H/AS 417-4-1H; для FH-систем — AS 414-4-2H/AS 417-4-2H.
  • Все показанные варианты построения обеспечивают уровень SIL 3 по IEC 61508 и класс AK6 по DIN V 19250/DIN V VDE 0801.
  • Функции автоматики безопасности программируются на языке CFC с использованием сертифицированной TÜV библиотеки F-блоков; F-программы могут защищаться паролем.
  • Обмен данными в распределенных F-системах идет через стандартную сеть PROFIBUS-DP с использованием профиля PROFIsafe; для компонентов может устанавливаться контрольное время ожидания телеграммы.
  • Выявление ошибок F-программой не останавливает центральный процессор: устройства переводятся в безопасное состояние, стандартные S-функции управления продолжают выполняться.
  • Аппаратура выполняет функции F/FH-систем только в сочетании с F-runtime лицензией; дополнительно требуется пакет F-Tool (S7 F System).
  • Заказной № 6ES7833-1CC00-6YX0 — F-RUNTIME лицензия на выполнение F-программ для CPU 414H/CPU 416H, вес 0.042 кг, доставка 3–5 недель (A).
  • Заказной № 6ES7833-1CC01-0YA5 — ПО для систем повышенной безопасности с библиотеками, плавающая лицензия на 1 установку, вес 0.2 кг, доставка 3–5 недель (A); 6ES7833-1CC01-0YE5 — обновление F-ПО с версии 5.x до 6.0.

Питання та відповіді

Какие уровни безопасности поддерживают системы AS 414F/FH и AS 417F/FH?
Они отвечают требованиям уровней безопасности SIL1 … SIL3 по IEC 61508, классов AK1 … AK6 по DIN V 19250/DIN V VDE 0801 и категорий 2 … 4 по EN 954-1. Сертификация выполнена TÜV.
Чем отличаются F-системы от FH-систем?
В F-системах (AS 414F/AS 417F) используется аппаратура AS 414-4-1H/AS 417-4-1H, а в FH-системах (AS 414FH/AS 417FH) — AS 414-4-2H/AS 417-4-2H. Резервированные FH-системы повышают надежность функционирования системы управления.
На каком языке программируется логика безопасности?
Функции автоматики безопасности программируются на языке CFC с использованием специальной библиотеки F-блоков из пакета F-Tool (S7 F System). Используются только сертифицированные TÜV программные CFC блоки.
Как передаются данные между компонентами распределенной F-системы?
Через стандартную сеть PROFIBUS-DP с использованием специальных телеграмм — профиля PROFIsafe. Для всех компонентов может устанавливаться контрольное время ожидания телеграммы.
Что происходит при обнаружении ошибки F-программой?
Центральный процессор не останавливается: отдельные устройства или группа устройств переводятся в безопасные состояния, а стандартная программа управления продолжает работать. После устранения неполадок F-программа возобновляет работу.
Какое ПО нужно для работы F/FH-систем?
Требуется F-Runtime лицензия для каждой системы автоматизации AS 414F/FH или AS 417F/FH с логикой безопасности, а также программный пакет F-Tool (S7 F System) с библиотекой F-блоков.
