SIMATIC PCS 7 AS RTX
В шкале систем автоматизации на базе SIMATIC PCS 7, SIMATIC PCS 7 AS RTX Microbox представляет собой систему начального уровня в нижнем сегменте производительных систем.
Эти компьютеры характеризуются отсутствием жесткого диска и вентилятора, что позволяет существенно расширять сферы возможного применения систем компьютерного управления, включая вибро- и ударостойкость, круглосуточную эксплуатацию при температурах до 55 °C. В особенности для небольших приложений, это хорошая альтернатива традиционным системам управления на базе S7‑400.
Область применения
Благодаря своим исключительным свойствам и небольшим размерам, SIMATIC PCS 7 AS RTX Microbox чрезвычайно подходит для промышленной автоматизации. Подобно традиционной системе оперативного управления (AS+OS) и полной (AS+OS+ES) на базе SIMATIC PCS 7 BOX, она может использоваться для:
- Небольших промышленных приложений
- Упаковочных машин
- Автоматизированных лабораторий
SIMATIC PCS 7 AS RTX может использоваться совместно с SIMATIC PCS 7 BOX или в составе систем на основе S7‑400.
Дизайн

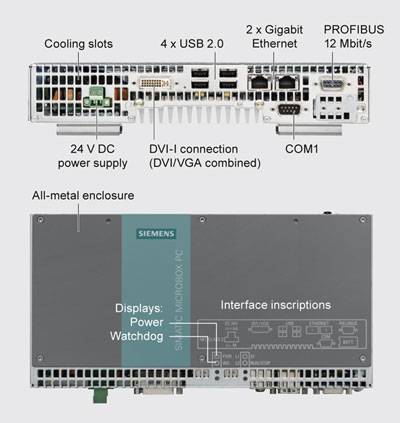

Конструкция SIMATIC PCS 7 AS RTX
SIMATIC PCS 7 AS RTX Microbox реализована на основе SIMATIC Microbox PC 427B в специальной конфигурации. Следующие компоненты предустановлены на 2-GB CompactFlash карте:
- операционная система Windows XP Embedded
- программное обеспечение контроллера WinAC RTX
- диагностические средства SIMATIC PC DiagMonitor

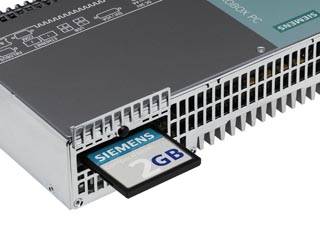

Microbox с CompactFlash картой
SIMATIC PCS 7 AS RTX имеет встроенный электрически изолированный блок питания. Данные процесса могут безопасно сохраняться в буфферизованной 2-MB SRAM памяти.
Параметрируемые функции мониторинга (выполнение программы/сторожевой таймер, температура платы/процессора) равно как и расширенная диагностика/сообщения (напр. счетчик отработанных часов, состояние жесткого диска) регистрируются посредством SIMATIC PC DiagMonitor и станции обслуживающего персонала (PCS 7 asset management). Определенные состояния могут отображаться с помощью LED индикаторов (питание/сторожевой таймер).
Два интерфейса Ethernet 10/100/1000 Mbit/s (RJ45) интегрированы в SIMATIC PCS 7 AS RTX для обмена данными с SIMATIC PCS 7 подсистемами, такими как станции оператора, станции разработки или сервисные станции.
ET 200M, ET 200ISP и ET 200S I/O удаленные станции могут подключаться к системе посредством интерфейса PROFIBUS DP с широким набором модулей ввода/вывода и интеллектуальных полевых устройств с интерфейсом PROFIBUS PA.
Конфигурирование SIMATIC PCS 7 AS RTX производится на станции разработки проектов систеи управления SIMATIC PCS 7.
Инженерная станция администрирует AS Runtime лицензии SIMATIC PCS 7 AS RTX. В поставку SIMATIC PCS 7 AS RTX уже включена AS Runtime лицензия на 100 PO. Она может быть в дальней шем расширена путем добавления новых лицензий по 100 или 1000 POs. Общее количество объектов получается суммированием объектов всех установленных лицензий.
Технические данные
| SIMATIC PCS 7 AS RTX | |
|---|---|
| Конструкция и характеристики | |
| Конструкция | DIN rail or wall mounting; horizontal (preferred) or vertical |
| Степень защиты по EN 60529 (спереди/сзади) | IP20 |
| CPU | |
| - Процессор | Intel Pentium M 1.4 GHz |
| - Частота шины | 400 MHz |
| - Кэш второго уровня | 2 MB |
| Чипсет | Intel Alviso 910GML |
| Оперативная память | 1 GB DDR2-SDRAM (SO-DIMM модули) |
| Графика | |
| - Графический контроллер | Intel 2D/3D GMA900, интегрированный |
| - Графическая память | Динамическая видео память от 8 до 128 MB |
| - Разрешение/глубина цвета/частота | |
| - CRT | До 1600 x 1200 / 32 bit colors / 60 до 120 Hz |
| - DVI | До 1600 x 1200 / 32 bit colors |
| Дисковая подсистема | |
| - Флэш диск | CompactFlash карта, 2 GB |
| - CD-ROM / DVD-RW / дискетта | С интерфейсом USB (заказывается дополнительно) |
| Интерфейсы | |
| - PROFIBUS/MPI | 12 Mbit/s (электрически изолированы, CP 5611-совместимый), 9‑полюсный Sub-D коннектор |
| - Ethernet | 2 x 10/100/1000 Mbit/s (RJ 45), два независимых контроллера |
| - USB | 4 x USB 2.0/высокоскоростной |
| - Последовательный | 1 x COM1 (V.24), 9-полюсный Sub-D коннектор |
| - Параллельный | ‑ |
| - Графика | 1 x DVI-I (DVI/VGA комбинированный):- DVI: цифровой - VGA аналоговый |
| - Клавиатура/мышь | С интерфейсом USB (заказывается дополнительно) |
| LED индикаторы | - Питание - Сторожевой таймер |
| Операционная система / базовое ПО | |
| Операционная система | Предустановленная Windows XP Embedded на CompactFlash карте (CF card) 2 GB, не требует активации |
| Промышленное ПО SIMATIC | WinAC RTX DiagMonitor |
| Наблюдение/диагностика | |
| Сторожевой таймер | - Мониторинг работы приложения - Возможность перезапуска по ошибке - Время опроса параметризируется |
| Температура | - Процессор - Матплата (посредством SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management) |
| Счетчик отработанного времени | (посредством SIMATIC PC DiagMonitor и SIMATIC PCS 7 Asset Management) |
| Защита | |
| Класс защиты | Класс защиты I совместимый с IEC 61140 |
| Safety directives | EN 60950‑1; UL 60950; CAN/CSA‑C22.2 No. 60950‑1; UL 508; CAN/CSA‑C22.2 No. 142 or CAN/CSA‑C22.2 No. 14‑05 |
| Уровень шумов | |
| При работе | < 40 dB (A) по DIN 45635‑1 |
| Электромагнитная совместимость (EMC) | |
| Излучаемые помехи | EN 55022 Класс B; FCC Кдасс A |
| Невосприимчивость к наведенным помехам в линиях питания | ± 2 kV (to IEC 61000-4‑4; burst) ± 1 kV (to IEC 61000-4‑5; symmetrical surge) ± 2 kV (to IEC 61000-4‑5; asymmetrical surge) |
| Невосприимчивость к помехам всигнальных линиях | ± 1 kV (to IEC 61000-4‑4; burst; length < 3 m) ± 2 kV (to IEC 61000-4‑4; burst; length > 3 m) ± 2 kV (to IEC 61000-4‑5; surge; length > 30 m) |
| Невосприимчивость к статическим разрядам | ± 6 kV contact discharge (to IEC 61000‑4‑2) ± 8 kV air discharge (to IEC 61000‑4‑2) |
| Невосприимчивость к высокочастотным излучениям | 10 V/m, 80 to 1000 MHz and 1.4 to 2 GHz, 80 % AM (to IEC 61000-4-3) 1 V/m, 2 to 2.7 GHz, 80 % AM (to IEC 61000‑4‑3) 10 V, 10 kHz to 80 MHz, 80 % AM (to IEC 61000‑4‑6) |
| Невосприимчивость к магнитным полям | 100 A/m, 50/60 Hz (to IEC 61000‑4‑8) |
| Климатические условия | |
| Температура | Протестировано в соответствии с IEC 60068‑2‑1, IEC 60068‑2‑2, IEC 60068‑2‑14 |
| - В процессе работы | Горизонтальная установка:- 0 до +50 °C - 0 до +55 °C (с уменьшенной производительностью) Вертикальная установка:- 0 to +45 °C |
| - Хранение/транспортировка | -20 до +60 °C |
| - Градиенды | Работа: макс. 10 °C/ч; хранение: 20 °C/ч, без конденсации |
| Относительная влажность | Тест в соответствии с IEC 60068-2-78, IEC 60068-2-30 |
| - В процессе работы | 5 до 80 % при 25 °C (без конденсации) |
| - Хранение/транспортировка | 5 до 95 % at 25 °C (без конденсации) |
| Внешние механические требования | |
| Вибрация | Протестировано в соответствии с IEC 60068-2-6 |
| - В процессе работы | 10 до 58 Hz: 0.075 mm, 58 до 500 Hz: 9.8 m/s² |
| - Хранение/транспортировка | 5 до 9 Hz: 3.5 mm, 9 до 500 Hz: 9.8 m/s² |
| Ударные нагрузки | Tested according to IEC 60068-2-27, IEC 60068-2-29 |
| - В процессе работы | 150 m/s², 11 ms |
| - Хранение/транспортировка | 250 m/s², 6 ms |
| Одобрения | |
| CE living accommodation | |
| - Излучаемые помехи | EN 61000-6-3: 2001 |
| - Невосприимчивость к шумам | EN 61000-6-1: 2001 |
| CE промышленные стандарты | |
| - Излучаемые помехи | EN 61000-6-4: 2001 |
| - Невосприимчивость к шумам | EN 61000-6-2: 2005 |
| cULus | UL 60950-1, Report E11 5352 and CAN/CSA-C22.2 No. 60950-1; UL 508 and CAN/CSA-C22.2 No. 142; CAN/CSA-C22.2 No. 14-05 |
| Питание (электрически изолированное) | |
| Питание | 24 V DC (20.4 to 28.8 V) |
| Кратковременное отклонение питания | Макс. 10 ms при 0.85 от номинала (макс. 10 событий за час; время восстановления, мин. 1 s) |
| Макс. потребление (при 24 V DC) | 2.5 A |
| Сбои по питанию | Сигнализация сбоя |
| Размерность и вес | |
| Размерность (W x H x D) in mm | 262 x 133 x 47 |
| Вес | Прибл. 2 кг |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6ES7648-2BF01-0XF0 | SIMATIC PC, КАРТА ПАМЯТИ COMPACT FLASH, 1 ГБ, ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ | 0.1 | 4 - 6 недель (B) | 1 |
| 6ES7653-2BA00-0XB5 | SIMATIC PCS 7, ПРОГР. ОБ., RUNTIME-ЛИЦЕНЗИЯ AS (PO 100), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., КЛЮЧ ЛИЦЕНЗИИ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS PCS 7 BOX 416, BOX | 0.2 | 3 - 5 недель (A) | 1 |
| 6ES7653-2BB00-0XB5 | SIMATIC PCS 7, ПРОГР. ОБ., RUNTIME-ЛИЦЕНЗИЯ AS (PO 1000), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., КЛЮЧ ЛИЦЕНЗИИ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS PCS 7 BOX 416, BO | 0.2 | 3 - 5 недель (A) | 1 |
