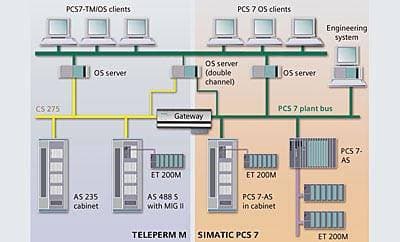

Заводские участки на SIMATIC PCS 7 с шиной Industrial Ethernet могут быть отлично связаны с существующими участками на TELEPERM с шиной CS 275, включая операторские системы PCS7/TM-OS и резервированные структуры, посредством сетевого моста GT104CS. Это позволяет равномерно распределить нагрузку общезаводской сети. Если идет превышение нагрузки по обмену данными между операторскими станциями PCS7/TM-OS, функционирующие с использованием резервированной структуры, и системами автоматизации по шине CS 275 и Industrial Ethernet, то происходит внутренняя перекоммутация между системами AS-AS на участке TELEPERM M при помощи моста GT104CS .
Мост работает подобно виртуальной системе автоматизации.
В соединении с мостом GT104CS системы автоматизации AS 488/TM, AS 235, AS 230 и AS 220 могут использовать участок TELEPERM M. Мост имеет свой собственный адрес и адрес в сети CS 275 системы TELEPERM M, посредством этого осуществляется циклический обмен данными с 32 системами автоматизации SIMATIC PCS 7 по шине Industrial Ethernet (протокол TCP/IP). Коммуникационные соединения конфигурируются при помощи функциональных блоков для систем TELEPERM M и SIMATIC PCS 7. Как только происходит установление связи, происходит прием и передача данных в соответствии с конфигурированными блоками.
##### Функции
Сетевой мост GT104CS осуществляет циклический обмен данными между автоматической системой TELEPERM M на шине CS 275 и автоматической системой SIMATIC PCS 7 на шине Industrial Ethernet (32 станции).
ЦПУ системы автоматизации SIMATIC PCS 7 может передавать и получать, по крайней мере, 10 AKS- + 10 AKE- + 10 BKS- + 10 BKE блоков в цикле со временем 1 с. Это соответствует передаче и приеме 280 аналоговым и 1280 дискретным значениям за 1 с в каждом коммуникационном направлении.
Конфигурация
Настройка адреса моста GT104CS и его адреса в сети CS 275 может быть настроена при помощи DIP переключателей. Для коммуникации с системой автоматизации SIMATIC PCS 7 требуется только указать несколько параметров (IP адресс). Соединение между системами автоматизации SIMATIC PCS 7 и сетевым мостом конфигурируется в SIMATIC Manager.
Необходимая конфигурационная работа для этого минимальна. Для коммуникации между системами SIMATIC PCS 7 и TELEPERM M поставляются как функциональные блоки AKS, BKS, AKE и BKE, так и блок TM_LINK для центральной коммуникации.
Посредством TM_LINK коммуникационного блока и сетевого моста GT104CS блоки AKS, BKS, AKE и BKE системы SIMATIC PCS 7 осуществляют обмен данными с AKS, BKS, AKE и BKE блоками системы TELEPERM M, для которых назначаются соответствующие адреса. Функциональный блок TM_LINK использует S7 системные функции USEND и URECV для коммуникации с сетевым мостом.
Дальнейшая информация
Siemens AG I&S IT PS
Tel.: +49 721 595-6708 Fax: +49 721 595-6383
E-mail: gateway.solutions@siemens.com
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 9AE4100-1EA00 | GATEWAY GT104CS FOR COMMUNICATION BETWEEN TELEPERM AND SIMATIC PCS7 VIA COMMUNICATIONSYSTEM CS 275 WITH BASIC FUNCTION AKX,BKX,MKX | 3.2 | по запросу (D) | 1 |
