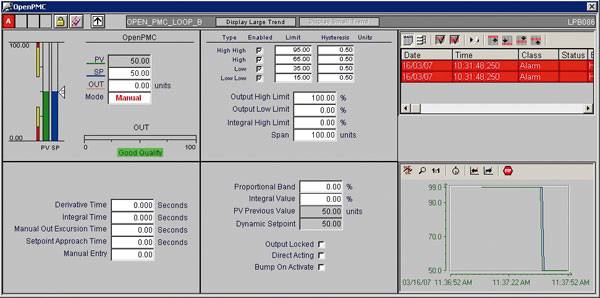

PCS 7/OPMC лицевая панель для блока ПИД регулятора
Компоненты ПО, предлагаемые для миграции существующих операторских систем OpenPMC, выполнены в соответствии с архитектурой операторских систем SIMATIC PCS 7. Поддерживаются как одиночные системы (Single Stations) так и многопользовательские системы с 12 серверами/дублированными парами серверов и до 32 клиентов.
Дизайн
В зависимости от конфигурации операторской системы PCS 7/OPMC, как одиночной станции или клиент-серверной комбинации (в т.ч. резервированной), необходимы следующие программные компоненты:
| Необходимое ПО | PCS 7 архитектура | ||
|---|---|---|---|
| OS Single Station | Client/Server single | Client/Server redundant | |
| PCS 7/OPMC OS Single Station Pack V7.0 | X | ||
| PCS 7OPMC OS Server Pack V7.0 | X | ||
| PCS 7/OPMC OS Redundant Server Pack V7.0 | X | ||
| PCS 7 OS Software Client V7.0 См. раздел "Программное обеспечение для OS" в Главе "Операторские станции" каталога ST PCS 7, изд. март 2007 | X | X |
Пакеты расширения PowerPacks и другое ПО для операторских систем PCS 7/FOPMC можно заказать используя раздел "Программное обеспечение для OS" в Главе "Операторские станции" каталога ST PCS 7, изд. март 2007.
Соответствующее базовое аппаратное обеспечение для конфигурации операторских систем PCS 7/OPMC OS Single Station, PCS 7/OPMC OS Server или PCS 7/OPMC Client находится в каталоге ST PCS 7, изд. март 2007, Глава "Операторские станции", раздел "Аппаратное обеспечение для OS".
PCS 7/OPMC OS Packs (Single Station/Server/Redundant Server)
PCS 7/OPMC OS Packs содержат следующие компоненты:
- SIMATIC PCS 7 OS Software Runtime (250 POs, вкл. 512 archive variables)
- Библиотека с 3 PCS 7/OPMC OS символами и лицевыми панелями OS
- WinCC/Redundancy и RS 232 кабель, 10 м (только для резервированного OS Server)
PCS 7/OPMC OS символы блоков и лицевые панели OS соответствуют блокам контроллеров OpenPMC.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6EQ2008-2AA07-3BA0 | SIMATIC PCS 7/OMPC, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ОДИНОЧНОЙ СТАНЦИИ ОПЕРАТОРА OS SINGLE STATION PACK V7.0 (OS:PO 250), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD/DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 2 ЯЗЫКА (АНГЛ., ИТ.), РАБОТА ПОД XPPROF, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: ES/OS | 0.467 | 4 - 6 недель (B) | 1 |
| 6EQ2008-2GA07-3BA0 | SIMATIC PCS 7/OMPC, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ РЕЗЕРВИРОВАННОГО СЕРВЕРА OS REDUNDANT SERVER PACK V7.0 (OS:PO 250), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD/DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 2 ЯЗЫКА (АНГЛ., ИТ.), РАБОТА ПОД WINSRV2003 ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: SERVER | 1 | 4 - 6 недель (B) | 1 |
| 6EQ2008-2HA07-3BA0 | SIMATIC PCS 7/OMPC, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СЕРВЕРА OS SERVER PACK V7.0 (OS:PO 250), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD/DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 2 ЯЗЫКА (АНГЛ., ИТ.), РАБОТА ПОД ОС WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X: SERVER | 0.467 | 4 - 6 недель (B) | 1 |
| 6ES7658-2CX07-0YA5 | SIMATIC PCS 7, ПРОГР. ОБЕСПЕЧЕНИЕ КЛИЕНТА V7.0, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМ. НА DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС WINXPPROF ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IL4X:КЛИЕНТ | 0.38 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6BQ3074-2AA03-0CA0 | SIMATIC IT HISTORIAN V6.1 SERVER SMALL, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЯ ДЛЯ СБОРА И ОБРАБОТКИ ДАННЫХ О ПРОИЗВОДСТВЕ, МАЛЫЙ СЕРВЕР БАЗОВЫЙ ПРОДУКТ,НОСИТЕЛЬ ДАННЫХ,ЛИЦЕНЗИЯ НА 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПРОГ. ОБЕСП., CD SW-CLASS B, МНОГОЯЗЫЧНОЕ, PC-СОВМЕСТИМОЕ | 0.25 | 6 - 8 недель (C) | 1 |
