Многие из систем АСУТП установленных по всему миру, к примеру Honeywell TDC 3000/2000, приближаются к концу цикла полезного использования. В случае систем АСУТП с устаревшими контроллерами, системами управления и контроля, полный демонтаж и замена системы, с сохранением проложенных полевых кабелей, является наилучшим вариантом. Siemens дает возможность производить миграцию по такому сценарию с системы TDC 3000 DCS и перезапускать производство в максимально короткие сроки.
Особенности
Решение миграции от Siemens оставляет существующие полевую кабельную проводку и оригинальные шкафы FTA Honeywell (Field Termination Assemblies). При этом, существующие модули FTA заменяются новыми модулями FTA от Siemens. Модули Siemens имеют те же размеры и соединительные элементы и размеры крепежных отверстий, что и модули Honeywell FTA. Существующие кабельные терминалы подключаются к новым FTA модулям. Которые связаны с модулями ввода-вывода SIMATIC PCS 7. Такая стратегия миграции позволяет избежать затрат времени и средств на переобвязку полевых устройств.
Siemens предлагает модули замены и соединительные кабели для широкого спектра FTA модулей Honeywell. Новые соединительные кабели включаются в соответствующие модули ввода-вывода SIMATIC PCS 7. С этого момента, можно использовать современные технологии управления процессом от Siemens - SIMATIC PCS 7 с мощными контроллерами S7‑400, операторскими станциями на базе Windows. Система SIMATIC PCS 7 может быть запущена чрезвычайно быстро, производство обычно вознобновляется в течение одного дня.
Поскольку ввод-вывод процесса остается неизменным, существующие управляющие программы и мнемосхемы могут быть вручную скопированы в новую систему, обновлены и отлажены перед переходом на них. Для завершения миграции оригинальные шкафы управления Honeywell заменяются шкафами SIMATIC PCS 7 (с системами автоматизации и модулями ввода-вывода).
Дизайн

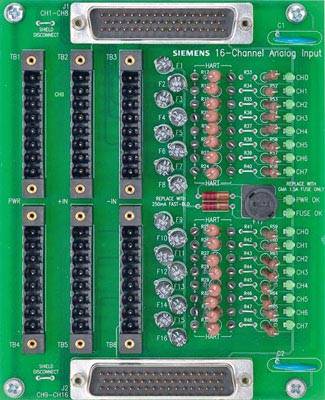

16-канальный модуль FTA аналогового ввода

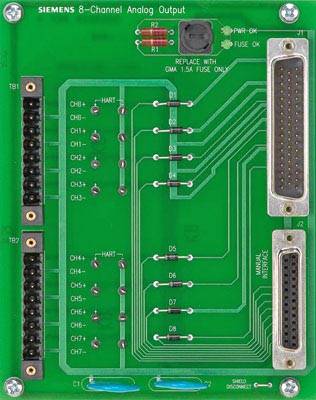

8-канальный модуль FTA аналогового вывода
Таблица отображает замещающие модули Siemens FTA и соответствующие соединительные кабели, необходимые для миграции с системы Honeywell TDC 3000 DCS на систему SIMATIC PCS 7.
| Модуль | Honeywell IOP | Honeywell FTA | Siemens FTA | Соединительный кабель | SIMATIC PCS 7 ET 200M модуль I/O |
|---|---|---|---|---|---|
| 16-channel analog input module | PAIH02PSTX02 | MU-TAIH01MU-TAIH02MU-TAIH03 | 6EQ2 012-1BA10-3BA0 | 6EQ2 012-2BE30-0BA0 | 6ES7 331-7NF00-0AB0 (2 modules required) |
| 8-channel analog output module | PAOX02 | MU-TAOX01MU-TAOX02MU-TAOY221)MU-TAOY231) | 6EQ2 012-1BB10-2BA0 | 6EQ2 012-2BE30-0BA0 | 6ES7332-5HF00-0AB0 |
| 16-channel analog output module | PAOY22 | MU-TAOY221)MU-TAOY231) | 6EQ2 012-1BB10-2BA0 | 6EQ2 012-2BE30-0BA0 | 6ES7332-5HF00-0AB0 |
| 32-channel 24 V DC discrete input module | PDIX02 | MU-TDID12 | 6EQ2 012-1BC11-4BA0 | 6EQ2 012-2BE30-0BA0 | 6ES7321-1BL00-0AA0 |
| 32-channel 120 V AC discrete input module | PDIX02 | MU-TDIA12 | 6EQ2 012-1BC21-4BA0 | 6EQ2 012-2BE30-0BA0 | 6ES7321-1BL00-0AA0 |
| 16-channel 24 V DC discrete output module | PDOX02PDOY22 | MU-TDOD112)MU-TDOD122)MU-TDOD132)MU-TDOD142) | 6EQ2 012-1BD11-3BA0 | 6EQ2 012-2BD30-0BA0 | 6ES7332-1BH01-0AA0 |
| 16-channel 120 V AC discrete output module | PDOX02 | MU-TDOA11MU-TDOA12MU-TDOA13 | 6EQ2 012-1BD21-3BA03) | 6EQ2 012-2BD30-0BA0 | 6ES7332-1BH01-0AA0 |
| 16-channel 120 V AC relay output module | PDOX02PDOY22 | MU-TDOR12MU-TDOY23 | 6EQ2 012-1BD32-3BA03) | 6EQ2 012-2BD30-0BA0 | 6ES7332-1BH01-0AA0 |
1)только нерезервированный
номинал предохранителя 5 A
Только 120 V AC
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6EQ2012-1BA10-3BA0 | SIMATIC PCS7, АНАЛОГОВЫЙ ВВОД FTA ДЛЯ ET200M, ЗАМЕНА HONEYWELL TCD3000 MU-TAIH01, MU-TAIH02, MU-TAIH03, 16 АНАЛОГОВЫХ КАНАЛОВ ВВОДА ДЛЯ МОДУЛЯ AI 6ES7331-7NF00-0AB0 (НЕОБХОДИМО 2 МОДУЛЯ) | 0.417 | 6 - 8 недель (C) | 1 |
| 6EQ2012-1BB10-2BA0 | SIMATIC PCS7, АНАЛОГОВЫЙ ВЫВОД FTA ДЛЯ ET200M, ЗАМЕНА HONEYWELL TDCD3000 MU-TAOXO1, MU-TAOX02, MU-TAOY022, MU-TAOY023, 8 АНАЛОГОВЫХ КАНАЛОВ ВЫВОДА ДЛЯ МОДУЛЯ AO 6ES7332-5HF00-0AB0 | 0.376 | 6 - 8 недель (C) | 1 |
| 6EQ2012-1BC11-4BA0 | SIMATIC PCS7, ДИСКРЕТНЫЙ ВВОД FTA ДЛЯ ET200M, ЗАМЕНА HONEYWELL TDC3000 MU-TDID12, 32 ДИСКРЕТНЫХ КАНАЛОВ ВВОДА (=24В) ДЛЯ МОДУЛЯ DI 6ES7321-1BL00-0AA0 | 0.869 | 6 - 8 недель (C) | 1 |
| 6EQ2012-1BC21-4BA0 | SIMATIC PCS7, ДИСКРЕТНЫЙ ВВОД FTA ДЛЯ ET200M ЗАМЕНА HONEYWELL TDC3000 MU-TDIA12, 32 КАНАЛА ДИСКРЕТНОГО ВВОДА (~120В), ДЛЯ МОДУЛЯ DI 6ES7321-1BL00-0AA0 | 2.46 | 6 - 8 недель (C) | 1 |
| 6EQ2012-1BD11-3BA0 | SIMATIC PCS7, ДИСКРЕТНЫЙ ВЫВОД FTA ДЛЯ ET200M, ЗАМЕНА HONEYWELL TDC3000 MU-TDOD11, MU-TDOD12, MU-TDOD13, MU-TDOD14, 16 КАНАЛОВ ДИСКРЕТНОГО ВЫВОДА (=24В), ДЛЯ МОДУЛЯ DO 6ES7322-1BH01-0AA0 | 1.38 | 6 - 8 недель (C) | 1 |
| 6EQ2012-1BD21-3BA0 | SIMATIC PCS7, ДИСКРЕТНЫЙ ВЫВОД FTA ДЛЯ ET200M, ЗАМЕНА HONEYWELL TDC3000 MU-TDOA11, MU-TDOA12, MU-TDOA13, 16 КАНАЛОВ ДИСКРЕТНОГО ВЫВОДА (~120В), ДЛЯ МОДУЛЯ DO 6ES7322-1BH01-0AA0 | 1.38 | 6 - 8 недель (C) | 1 |
| 6EQ2012-1BD32-3BA0 | SIMATIC PCS7, ДИСКРЕТНЫЙ ВЫВОД FTA ДЛЯ ET200M, ЗАМЕНА HONEYWELL TDC3000 MU-TDOR12 MU-TDOY23 16 КАНАЛОВ РЕЛЕ (~120В/5А), ДЛЯ МОДУЛЯ DO 6ES7322-1BH01-0AA0 | 1.055 | 6 - 8 недель (C) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 6EQ2012-2BD30-0BA0 | SIMATIC PCS7, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ DO FTAS (ВКЛЮЧАЯ 50-ПОЛЮСНЫЙ РАЗЪЁМ SUB D И 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ 6ES7392-1AJ00-0AA0) | 1.055 | 6 - 8 недель (C) | 1 |
| 6EQ2012-2BE30-0BA0 | SIMATIC PCS7, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ AI/AO И DI FTAS (ВКЛЮЧАЯ 50-ПОЛЮСНЫЙ РАЗЪЁМ SUB D И 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ 6ES7392-1AM00-0AA0) | 1.055 | 6 - 8 недель (C) | 1 |
