SIMATIC PCS 7 архитектура на мигрированной системе с Emerson PROVOX и SIMATIC PCS 7
Многие из систем АСУТП установленных по всему миру, приближаются к концу цикла полезного использования. Они должны быть модернизированы, поскольку некоторые компоненты компоненты устарели или неремонтопригодны. Поскольку эти системы представляют огромную ценность как аппаратное обеспечение, пользовательское ПО и ноу-хау оперативного и обслуживающего персонала, зачастую предпочтительней проводить поэтапную миграцию вместо полного демонтажа и замены системы.
Стратегия миграции от Siemens основана на современной системе АСУТП SIMATIC PCS 7, поддерживаются различные типы сценариев миграции, в зависимости от экономической целесообразности соответствующему проекту автоматизации. В большинстве случаев функциональность и производительность существующей системы значительно увеличиваются , если старые инжиниринговые и ЧМИ системы заменяются современными SIMATIC PCS 7 продуктами. Контроллер, подчиненная периферия и система проводки сохраняются при таком типе миграции. Одновременно можно использовать и контроллеры SIMATIC PCS 7 AS 41x и периферию SIMATIC для расширения производства.
Применяя универсальную технологию миграции "Data Base Automation" (DBA), Siemens способен осуществлять миграцию не только со своих систем АСУТП, но и может предложить решение по согласованной миграции с систем от других производителей, например системы PROVOX от Emerson..

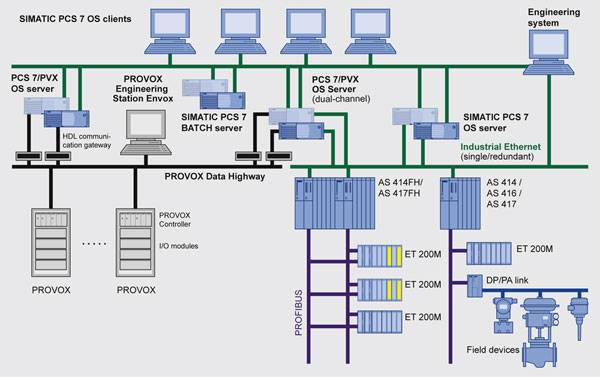

При миграции с систем Emerson-Fisher PROVOX на SIMATIC PCS 7 V7.0, существующие "консоли PROVOX" заменяются на операторские системы SIMATIC PCS 7 (одиночные или клиент-серверные системы). OS Single Станции и OS Серверы такие как операторские системы PCS 7/PVX могут эксплуатироваться в резервированной или одиночной конфигурации. Контроллеры PROVOX на шине PROVOX Data Highway II подключаются через шлюз HDL к операторским станциям PCS 7/PVX. Обмен данными между контроллерами PROVOX и PCS 7/PVX OS станциями идет через стандартный OPC.
Программное обеспечение Data Base Automation (DBA) используется для разработки PCS 7/PVX OS станций. Источником данных для DBA служит инженерная станция PROVOX Engineering Workstation (например Envox).
Дизайн
Следующие продукты доступны для миграции с систем PROVOX на SIMATIC PCS 7:
- PCS 7/PVX OS Engineering Pack V6.1 (RC 8K) для разработки OS, состоит из:
- SIMATIC PCS 7 OS Engineering V6.1
- PCS 7/PVX OS DBA V6.1
- Library with PVX faceplates and symbols
- TiPS PROdirect/PROfusion package
- PCS 7/90 OS Server Pack V6.1 для одиночного сервера, состоит из:
- SIMATIC PCS 7 OS Software Server V6.1
- Library with PVX faceplates and symbols
- TiPS PROdirect package
- PCS 7/90 OS Redundant Server Pack V6.1 для резервированной пары серверов, состоит из:
- SIMATIC PCS 7 Server Redundancy V6.1 incl. WinCC/Redundancy and 2 server licenses
- Library with PVX faceplates and symbols
- 2 x TiPS PROdirect packages
- PCS 7/90 OS Single Station Pack V6.1 для single station, состоит из:
- SIMATIC PCS 7 OS Software Single Station V6.1
- Library with PVX faceplates and symbols
- TiPS PROdirect package
Опциональное программное обеспечение
- PCS 7/PVX SIMATIC BATCH DBA Engineering V6.1 Позволяет устанавливать рецептурные batch-проекты в DBA и импортировать batch-данные контроллеров Provox в DBA, а также компилировать и загружать batch-информацию из DBA в PCS 7/PVX OS сервер. В случае использования этой опции, пакет SIMATIC BATCH заказывается отдельно.
- PCS 7/PVX SIMATIC BATCH Runtime V6.1 Позволяет вести обмен рабочей batch-информацией между PCS 7/PVX OS сервером и контроллерами Provox. В случае использования этой опции, пакет SIMATIC BATCH заказывается отдельно.
- PCS 7/PVX OS Software Update Service for Engineering
- PCS 7/PVX OS Software Update Service for Runtime OS
Мультиклиент и двухканальнаая фунциональность
Данные от разных частей системы могут отображаться на одном экране процесса на OS клиентах, как из контроллеров PROVOX на шине PROVOX Data Highway II, так и из контроллеров SIMATIC PCS 7 через Industrial Ethernet.
Это возможно благодаря архитектуре мультиклиента (multi-client), когда клиент может запрашивать данные с разных серверов.
При малых конфигурациях также возможно использовать функции двойного канала PCS 7/PVX OS Server. В этом случае, сервер осуществляет коммуникации с двумя системами через двухканальную DLL.
Опции
Конвертация ПО OS пользователя
Современное средство конвертации DBA, разработанное Siemens, обеспечивает быстрое и надежное выполнение; Вы получаете выгоду от надежного, верифицируемого ПО постоянного качества. Наши специалисты также оказывают услуги по миграции.
Вы можете решить, хотите ли вы осуществлять конвертацию сами или доверить это нашим опытным специалистам по миграции. Мы будем рады предложить вам индивидуальный подход и цены.
Получить дальнейшую информацию и расценки вы можете в местном представительстве Siemens
Дальнейшая информация
Вы можете найти детальную информацию, заказные данные и спецификации по отдельным продуктам миграции в следуюших разделах: "Инженерная станция PCS 7/PVX" и "Операторская система PCS 7/PVX".
Дополнительную информацию Вы можете получить в Интернете по адресу.
