PCS 7/PVX Операторская система

Страница описывает операторскую систему PCS 7/PVX — компонент ПО для миграции с операторских систем Emerson PROVOX на SIMATIC PCS 7. Приведены варианты конфигурации (одиночная станция, клиент-сервер с резервированием), состав пакетов ПО, требования для автоматизации batch-процессов через SIMATIC BATCH и заказные данные (артикулы, лицензии, сроки поставки). Полезна инженерам АСУ ТП, планирующим миграцию PROVOX.

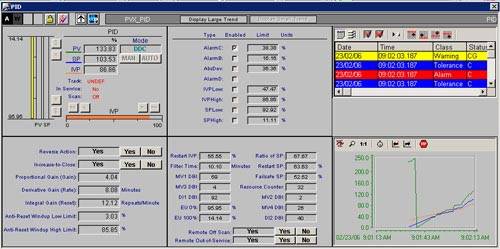

PCS 7/PVX Операторская система - Миграция Emerson PROVOX PCS 7/PVX лицевая панель для блока ПИД регулятора

Компоненты ПО, предлагаемые для миграции с существующих операторских систем PROVOX, выполнены согласно с архитектурой операторских систем SIMATIC PCS 7. Поддерживаются как одиночные системы (Single Stations), так и многопользовательские системы с 12 серверами/дублированными парами серверов и до 32 клиентов.

Автоматизация рецептурных процессов

Конфигурацию PCS 7/PVX системы с контроллерами, инженерными системами и операторскими станциями можно расширить автоматизацией batch-процессов с пом. пакета SIMATIC BATCH. Можно интегрировать дополнительные batch-клиенты и серверы. Batch клиенты и OS клиенты можно устанавливать вместе, на SIMATIC PCS 7 операторскую станцию (на клиент или single станцию), или раздельно на отдельные станции. Batch сервера всегда устанавливаются на отдельные станции.

Информация о возможностях и функциях SIMATIC BATCH находится в каталоге ST PCS 7.

Дизайн

В зависимости от конфигурации операторской системы PCS 7/PVX как одиночной станции или клиент-серверной комбинации (в т.ч. резервированной), необходимы следующие програмные компоненты:

Необходимое ПО PCS 7 архитектура
OS Single Station Client/server (non-redundant server) Client/server (redundant server)
PCS 7/PVX OS Single Station Pack V6.1 (250 POs/RT 8K) X
PCS 7/PVX OS Server Pack V6.1 (250 POs/RT 8K) X
PCS 7/PVX OS Redundant Server Pack V6.1 (250 POs/RT 8K) X
PCS 7 OS Software Client V6.1 см. раздел " Программное обеспечение OS V6.1" в Главе "Заказные номера предыдущей версии SIMATIC PCS 7 V6.1" в каталоге ST PCS 7 V7.0, издание Март 2007 X X
PCS 7/PVX SIMATIC BATCH Runtime V6.1 Option, required for SIMATIC BATCH applications X X X (2 licenses)
SIMATIC BATCH V6.1 Standard SIMATIC PCS 7 software, см. раздел " Программное обеспечение SIMATIC BATCH V6.1" в Главе "Заказные номера предыдущей версии SIMATIC PCS 7 V6.1" в каталоге ST PCS 7 V7.0, издание Март 2007 X X X (2 licenses)

Пакеты расширения, перечисленных выше Runtime-лицензий SIMATIC PCS 7 OS Runtime PowerPacks, для увеличения количества переменных и дополнительное инженерное ПО для операторских систем PCS 7/PVX можно заказать используя раздел " Программное обеспечение OS V6.1" в Главе "Заказные номера предыдущей версии SIMATIC PCS 7 V6.1" в каталоге ST PCS 7 V7.0, издание Март 2007

Соответствующее базовое аппаратное обеспечение, для конфигурации операторских систем PCS 7/PVX OS Single Station, PCS 7/PVX OS Server или PCS 7/PVX находится в разделе " Базовые платформы V6.1" в Главе "Заказные номера предыдущей версии SIMATIC PCS 7 V6.1" в каталоге ST PCS 7 V7.0, издание Март 2007.

PCS 7/PVX OS Packs (Single Station/Server/Redundant Server)

Пакеты PCS 7/PVX OS Packs содержат следующие компоненты:

  • SIMATIC PCS 7 OS Software Runtime (250 POs/8K variables, incl. 512 archive variables)
  • TiPS OPC server для коммуникаций с контроллерами PROVOX
  • Библиотеку PCS 7/PVX OS символов блоков и лицевых панелей OS
  • WinCC/Redundancy и RS 232 кабель, 10 м (только для резервированного OS Server)

PCS 7/PVX OS символы блоков и лицевые панели OS соответствуют блокам контроллеров PROVOX.

PCS 7/PVX SIMATIC BATCH Runtime лицензия

Совместно с TiPS OPC server, PCS 7/PVX SIMATIC BATCH Runtime-лицензия разрешает обмен рабочими данными batch между PCS 7/PVX OS сервером и контроллером Provox. Лицензия устанавливается на PCS 7/PVX OS сервер. Поэтому, PCS 7/PVX SIMATIC BATCH Runtime-лицензия необходима для каждого PCS 7/PVX OS сервера, ведущего обмен данными с с SIMATIC BATCH.

Заказные данные

Заказной № Описание Вес (кг) Доставка Мин. зак. (шт)
6EQ2006-2AA16-3BA0 SIMATIC PCS 7/PVX, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СТАНЦИИ ОПЕРАТОРА OS ENGINEERING PACK V6.1 (OS:RT8K), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD/DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 1 ЯЗЫК (АНГЛ.), РАБОТА ПОД ОС WIN2000PROF/ XPPROF/ WIN2000SRV/WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: СМ. РУКОВОДСТВО PCS7, ВКЛЮЧАЯ TIPS PRODIRECT/PROFUSION ПАКЕТ ПО И ЛИЦЕНЗИИ 0.2 4 - 6 недель (B) 1
6EQ2006-2GA16-3BA0 SIMATIC PCS 7/PVX, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ РЕЗЕРВИРОВАННОГО СЕРВЕРА OS REDUNDANT SERVER PACK V6.1 (OS:RT8K), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD/DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 1 ЯЗЫК (АНГЛ.), РАБОТА ПОД ОС WIN2000SRV/ WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: СМ. РУКОВОДСТВО PCS7, ВКЛЮЧАЯ TIPS PRODIRECT/PROFUSION ПАКЕТ ПО И ЛИЦЕНЗИИ 0.2 4 - 6 недель (B) 1
6EQ2006-2HA16-3BA0 SIMATIC PCS 7/PVX, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СЕРВЕРА OS SERVER PACK V6.1 (OS:RT8K), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD/DVD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 1 ЯЗЫК (АНГЛ.), РАБОТА ПОД ОС WIN2000SRV/ WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: СМ. РУКОВОДСТВО PCS7, ВКЛЮЧАЯ TIPS PRODIRECT/PROFUSION ПАКЕТ ПО И ЛИЦЕНЗИИ 0.2 4 - 6 недель (B) 1
6EQ2006-5XD16-2BB0 SIMATIC PCS 7/PVX, ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ РЕЦЕПТОВ SIMATIC BATCH RUNTIME V6.1, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 1 ЯЗЫК (АНГЛ.), РАБОТА ПОД ОС WIN2000SRV/ WINSRV2003, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: СМ. РУКОВОДСТВО PCS 0.2 4 - 6 недель (B) 1
6ES7657-0SA16-0YB0 SIMATIC PCS7, БАЗОВЫЙ ПАКЕТ СЕРВЕРА РЕЦЕПТУРНОГО ПАКЕТА SIMATIC BATCH SERVER BASIC PACKAGE V6.1 (PO150) ЛИЦЕНЗИЯ НА ОДНУ УСТАНОВКУ, ИНЖЕН. ПРОГ. ОБЕСП., БЕЗ ПРОГР.ОБЕСП. И ДОКУМ., КЛЮЧ ЛИЦЕНЗИИ НА FD, КЛАСС А 3 ЯЗЫКА (НЕМ., АНГЛ., ФР.), РАБОТА ПОД WIN200СМ. PCS7 README 0.2 4 - 6 недель (B) 1
6ES7658-2CX16-0YA5 SIMATIC PCS 7, ПАКЕТ ПРОГР. ОБЕСП. КЛИЕНТСКОЙ СТАНЦИИ CLIENT V6.1, ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, R-SW, ПРОГР. ОБЕСПЕЧ. И ДОКУМ. НА DVD, КЛЮЧ ЛИЦЕНЗИИ НА FD, КЛАСС А, 3 ЯЗЫКА (НЕМ., АНГЛ., ФР.), РАБОТА ПОД WIN2000PROF/ XPPROF, REFERENCE HW: СМ. P 0.5 3 - 5 недель (A) 1

Ключові факти

  • Поддерживаются одиночные системы (Single Stations) и многопользовательские системы с 12 серверами/дублированными парами серверов и до 32 клиентов
  • Пакеты PCS 7/PVX OS Packs содержат SIMATIC PCS 7 OS Software Runtime (250 POs/8K variables, incl. 512 archive variables)
  • В состав пакетов входит TiPS OPC server для коммуникаций с контроллерами PROVOX и библиотека символов блоков и лицевых панелей OS, соответствующих блокам контроллеров PROVOX
  • Для резервированного OS Server в комплект входят WinCC/Redundancy и RS 232 кабель, 10 м
  • Batch сервера всегда устанавливаются на отдельные станции; batch-клиенты и OS-клиенты можно устанавливать вместе или раздельно
  • PCS 7/PVX SIMATIC BATCH Runtime-лицензия необходима для каждого PCS 7/PVX OS сервера, ведущего обмен данными с SIMATIC BATCH; для резервированного сервера требуется 2 лицензии
  • Артикул 6EQ2006-2AA16-3BA0 — OS Engineering Pack V6.1 (OS:RT8K), плавающая лицензия для 1 пользователя, ОС WIN2000PROF/XPPROF/WIN2000SRV/WINSRV2003, язык английский
  • Артикул 6EQ2006-2GA16-3BA0 — OS Redundant Server Pack V6.1, одиночная лицензия на 2 установки, ОС WIN2000SRV/WINSRV2003
  • Артикул 6EQ2006-2HA16-3BA0 — OS Server Pack V6.1, одиночная лицензия на 1 установку
  • Сроки доставки: артикулы 6EQ2006-* — 4–6 недель (B); 6ES7658-2CX16-0YA5 (Client V6.1) — 3–5 недель (A)

Питання та відповіді

Что такое PCS 7/PVX?
Это компоненты ПО для миграции с существующих операторских систем Emerson PROVOX на архитектуру операторских систем SIMATIC PCS 7. Включает runtime-пакеты, TiPS OPC server для связи с контроллерами PROVOX и библиотеку символов блоков и лицевых панелей.
Какая масштабируемость у системы PCS 7/PVX?
Поддерживаются одиночные станции и многопользовательские системы с 12 серверами/дублированными парами серверов и до 32 клиентов.
Какие пакеты ПО нужны для резервированной клиент-серверной конфигурации?
PCS 7/PVX OS Redundant Server Pack V6.1 (250 POs/RT 8K), PCS 7 OS Software Client V6.1, а также PCS 7/PVX SIMATIC BATCH Runtime V6.1 Option (2 лицензии) и SIMATIC BATCH V6.1 Standard (2 лицензии), если используется batch.
Как связывается PCS 7/PVX с контроллерами PROVOX?
Через TiPS OPC server, входящий в состав пакетов PCS 7/PVX OS Packs.
Можно ли автоматизировать рецептурные (batch) процессы?
Да, с помощью пакета SIMATIC BATCH. Batch-клиенты и OS-клиенты можно ставить вместе или раздельно, но batch-серверы всегда устанавливаются на отдельные станции.
Сколько переменных поддерживает базовый runtime?
Базовый SIMATIC PCS 7 OS Software Runtime — 250 POs/8K variables, включая 512 архивных переменных; количество можно увеличить пакетами расширения (PowerPacks).
