Открытый интерфес PCS 7 OCS

PCS 7 OCS - это открытый интерфейс, который позволяет другим приложениям получить доступ к данным и структурам SIMATIC PCS 7 из различных сетей. Данный интерфейс основан на стандартном ACPLT/KS протоколе (контроль/коммуникационная система), который используются независимо от основной технологии Windows.

PCS 7 OCS инсталлируется непосредственно на OS сервере с SIMATIC PCS 7 или на системе TELEPERM M (миграционный проект). is installed directly on the OS server of a SIMATIC PCS 7 or of a TELEPERM M system (for migration projects). Установка дополнительного аппаратного обеспечения или специальная конфигурация OS сервера не требуется. Если используется резервированная система, то PCS 7 OCS может быть инсталлирована на обоих OS серверах.

Приложение KS Magellan Pro может быть получено из LeiKon GmbH как стандартный клиентский пакет. Он позволяет получить доступ к PCS 7 OCS информационной базе из любой рабочей станции.

KS Magellan Pro является разносторонним приложением: функции теста могут выполняться в режиме настройки или осуществляться запросы о статусе во время выполнения операций. Для этого необходимо указать только имя сервера, на котором инсталлирован PCS 7 OCS.

##### Область применения

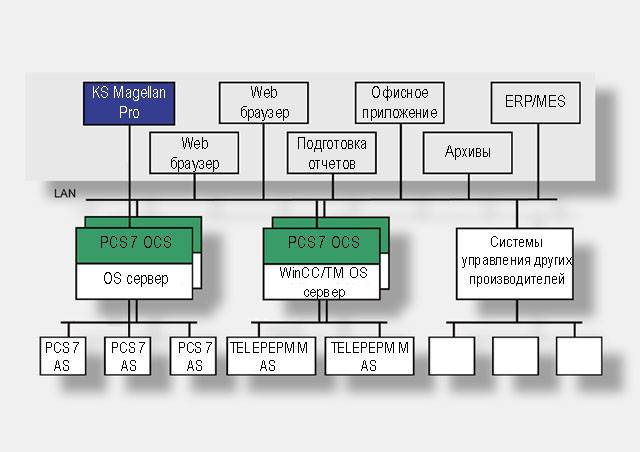

Используя PCS 7 OCS, другие приложения посредством KS Magellan Pro могут быть соединены с SIMATIC PCS 7:

• Офисные приложения такие как Microsoft Office, например, автоматическая генерация отчетов
• Инструменты для симуляции и оптимизации, например, оптимизация отчетов
• Программное обеспечение визуализации для кросс-заводской информации
• Стандартный web броузер с "онлайн" представлением значений процесса
• Внешние базы данных, например, для архивирования измеренных значений
• MES и ERP системы для управления продукцией
• Системы управления процессами других производителей

LeiKon GmbH поддерживает разработку клиентских прилоэжений с:

• COM библиотека для клиентских приложений, основанная на Windows
• Функциональные библиотеки для C++ и Java

Функции

PCS 7 OCS лицензия позволяет организовать доступ на чтение/запись для всех переменных на OS сервере. Доступ для записи может быть ограничен по требованию.

Переменные отображаются вместе в соответствии с их адресами и могут быть разделены на два вида отображения:

• Классический вид в соответствием типов соединения: конфигурированные переменные сортируются в соответствии с типами соединения в WinCC-Explorer (например, MPI, Industrial Ethernet). Внутренние переменные также могут быть отображены.
• Технологическая иерархия: переменные сортируются по именам блоков. Также возможен в режиме запуска поиск блоков по типам.

Дальнейшая информация

LeiKon GmbH Kaiserstr. 100 52134 Herzogenrath, Germany

Tel.: +49 2407 95 17 330 Fax: +49 2407 95 17 339

E-mail: contact@leikon.de

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.leikon.de
