Концентраторы шины Ex, называемые также как мультибарьеры, являются безопасными блоками распределения для устройств, подключенных к шине PROFIBUS PA, что позволяет сократить затраты на установку и уменьшить количество шинных кабелей.
##### Особенности
- Использование в зоне повышенной опасности класса 1
- Используется технология безопасности (safe) для сети PROFIBUS PA
- Стандартный PROFIBUS PA шлюз может быть установлен в зоне повышенной опасности класса
- 4 подключения, защита от короткого замыкания, ток для каждого из каналов 40 mA
- Увеличение шинных узлов сегмента на сети PROFIBUS PA
- Уменьшение количества PROFIBUS PA сегментов
- уменьшение нагрузки на общей шине PROFIBUS PA при использовании концентраторов с внешним питанием
- Длина одной ветки: максимум 120 m
- Может быть активирован встроенный шинный терминатор
- Индикаторы состояния
- Различное напряжение питания: DC 24 V / AC 120 V / AC 230 V (Ex Hub-iPlus)
- "Горячая" замена eXLink коннекторов зоне повышенной опасности класса 1
- Длина всего шинного сегмента: 1900 м
Дизайн
Типы
Ex Hub-i
- для использования в зонах повышенной опасности категории 1, 2, 21 или 22
- Соединение с PROFIBUS PA шиной
- 4 безопасных подключений, защита от короткого замыкания, для каждого из соединений ток 40 mA, максимальная длина 120 m
- электрическая изоляция между PROFIBUS PA общей шиной и PROFIBUS PA сегментами
- без внешнего питания
Ex Hub-iPlus
- для использования в зонах повышенной опасности категории 1, 2, 21 или 22
- Соединение с PROFIBUS PA шиной
- 4 безопасных подключений, защита от короткого замыкания, для каждого из соединений ток 40 mA, максимальная длина 120 m
- электрическая изоляция между PROFIBUS PA общей шиной и PROFIBUS PA сегментами
- с внешним питанием (опционально: DC 24 V, AC 120 V, AC 230 V)
- максимальная нагрузка шины PROFIBUS: 10 mA
Ex Hub-PA Protector
- Распределитель (в зонах повышенной опасности категории 2)
- 6 каналов,защищенных от короткого замыкания, для каждого ток 60 mA
- без внешнего питания
Горячая замена в зоне повышенной опасности категории 1 с использованием безопасных коннекторов
При установке оборудования в зоне повышенной опасности важно иметь доступ и производить замену компонентов ввода/вывода при их функционировании. К концентраторам Ex должен быть постоянный доступ.
Для подключения и отключения полевых устройств без повреждения используются eXLink коннекторы. Вместе с Т-коннекторами они позволяют расширять общую линию без отключения других компонентов в сети.

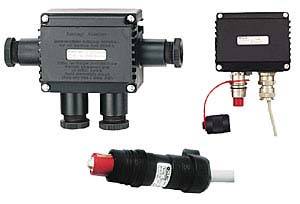

T-distributors с eXLink коннекторм (выше справ) и eXLink коннектор (ниже)
Быстрый монтаж
Концентраторы Ex Hubs устанавливаются достаточно просто и быстро с использованием простых фиксирующих болтов.
Функции

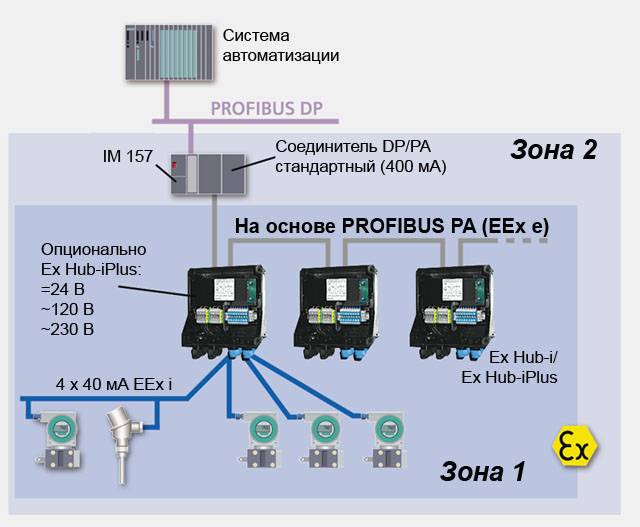

Посредством электрической изоляции концентратор шины позволяет подключать устройства через DP/PA шлюз в DP/PA линке и работать с повышенным напряжением и током (400 mA). Это позволяет увеличить количество устройств на шинном сегменте, которые соединены в зоне повышенной опасности. Также концентратор может иметь внешнее питание, что позволяет уменьшить общую нагрузку на шине PROFIBUS PA к минимальной и увеличить длину кабельной трассы.
Концентратор имеет защиту от короткого замыкания, т.е. ошибка в одном сегменте не влияет на работоспособность других сегментов и шины PROFIBUS PA в целом. Таким образом, устройства могут быть интегрированы в существующую шинную структуру без труда. В итоге использование данных модулей позволяет уменьшить затраты на установку, обслуживание и пусконаладочные работы.
Замечание: Барьер -FB-Ex4. может работать совместно с SIMATIC PCS 7 V5, V6 и V7.
Чертеж

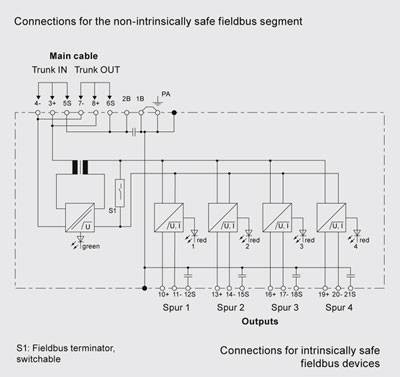

Схема подключения барьера -FB-Ex4.
