Новый функциональный блок SIMOCODE DP для защиты моторов и контроль работы исполнительных устройств быстро и удобно интегрируется в систему SIMATIC PCS 7 V6.0.

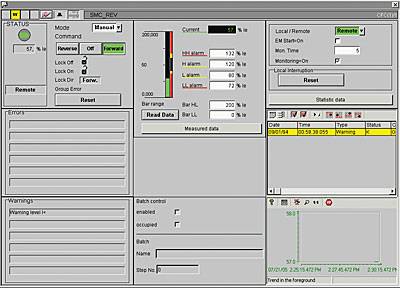

Функциональный блок SIMOCODE DP содержит диагностическую информацию, в том числе и аварийные сообщения, а также набор драйверов и графический образ, требуемые для управления со станции оператора и мониторинга за технологическими параметрами. Параметры блока настраиваются при помощи CFC редактора.
##### Область применения
Функциональный блок SIMOCODE DP для защиты моторов и управление устройствами через сеть PROFIBUS интегрируется в PCS7. Данная концепция предусматривает как схему защиту для моторов, так и возможность мониторинга и управления исполнительных устройств (моторов) с системы верхнего уровня.
Функции
Сигнальные и технологические функции блока SIMOCODE DP приближены к стандартным библиотекам SIMATIC PCS 7 ( драйверные, технологические блоки) и оптимально подходят для защиты моторов и контроля работы различных исполнительных устройств.
Пользователям, которым раньше приходилось проектировать схему защиту моторов, используя набор сигнальных и технологических блоков (например, управление мотором), теперь достаточно использовать единственный функциональный блок SIMOCODE DP, в котором уже реализованы необходимые функции.
Данный блок содержит информацию как по диагностике моторов или исполнительных устройств, так и мониторинг технологических параметров и поддерживает следующие функции:
- Перегрузка (OVL)
- Местное, дистанционное управление (DIR, SOFT)
- Переключение "звезда" - "треугольник" (STAR)
- Реверсивный старт (REV)
- Схема Деландера, переключатель изменения полярности (DAHL, POL)
- Управление клапанами, функция позиционирования (VALVE, POS)
Функциональный блок SIMOCODE DP работает с интеллектуальными устройствами SIMOCODE DP, основного класса 2, статус E10 (с июня 1998), на шине PROFIBUS с основной мастер системой (стандартные системы автоматизации; SIMOCODE режим DP V1) или через Y-link (для систем повышенной надежности; SIMOCODE-DP режим DP Norm).
Дальнейшая информация
Siemens AG A&D CD MM1
Tel.: +49 9131 7 43833 Fax: +49 9131 7 42899
E-mail: Technical-assistance@siemens.com
Дополнительную информацию Вы можете получить в Интернете по адресу.
http://www.siemens.de/simocode/software
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 3UF7982-0AA00-0 | PCS 7-БИБЛИОТЕКА ДЛЯ SIMOCODE PRO V6.0; AS-БЛОКИ И ЛИЦЕВЫЕ ПЛАТЫ ДЛЯ ИНТЕГРАЦИИ SIMOCODE PRO В SIMATIC PCS 7 ДЛЯ PCS 7-ВЕРСИЯ V6.0; SOFTWARE РАЗРАБОТЧИКА ДЛЯ ОДНОЙ СТАНЦИИ РАЗРАБОТЧИКА (ОДНА ЛИЦЕНЗИЯ), ВКЛЮЧАЕТ RUNTIME SOFTWARE, КОТОРОЕ МОЖЕТ БЫТЬ ИСПОЛЬЗВ ОДНОЙ СИСТЕМЕ АВТОМАТИЗАЦИИ (ОДНА ЛИЦЕНЗИЯ); GERMAN/ENGL. ПОСТАВКА: НА CD | 0.24 | 3 - 5 недель (A) | 1 |
| 3UF7982-0AA01-0 | PCS 7-БИБЛИОТЕКА ДЛЯ SIMOCODE PRO V6.X; AS-БЛОКИ ДЛЯ ИНТЕГРАЦИИ SIMOCODE PRO В SIMATIC PCS 7 ДЛЯ PCS 7-ВЕРСИЯ V6.X; RUNTIME SOFTWARE, КОТОРАЯ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАНА В ОДНОЙ СИСТЕМЕ АВТОМАТИЗАЦИИ (ОДНА ЛИЦЕНЗИЯ); ЛИЦЕНЗИЯ БЕЗ SOFTWARE И ДОКУМЕНТАЦИИ | 0.001 | 3 - 5 недель (A) | 1 |
| 3UF7982-0AA02-0 | PCS 7 BLOCK LIBRARY, SIMOCODE PRO V6.1; AS BLOCKS AND FACEPLATES FOR INTEGRATION OF SIMOCODE PRO IN PCS 7 PROCESS CONTROL SYSTEM FOR THE PCS 7 VERSION V6.1; ENGINEERING SOFTWARE FOR AN ENGINEERING STATION (SINGLE LICENSE) INCL. RUNTIME SOFTWARE FOR EXECUT | 0.24 | 3 - 5 недель (A) | 1 |
| 3UF7982-0AA10-0 | PCS 7 BLOCK LIBRARY, SIMOCODE PRO V7.0; AS BLOCKS AND FACEPLATES FOR INTEGRATION OF SIMOCODE PRO IN PCS 7 PROCESS CONTROL SYST. FOR THE PCS 7 VERSION V7.0; ENGINEERING SOFTWARE FOR AN ENGINEERING STATION (SINGLE LICENSE) INCL. RUNTIME SOFTWARE FOR EXECUTI | 0.24 | 3 - 5 недель (A) | 1 |
| 3UF7982-0AA11-0 | PCS 7 BLOCK LIBRARY, SIMOCODE PRO V7.X; AS BLOCKS FOR INTEGRATION OF SIMOCODE PRO IN PCS 7 PROCESS CONTROL SYSTEM FOR THE PCS 7 VERSION V7.X; RUNTIME FOR EXECUTING THE AS BLOCK IN AN AUTOMATION SYSTEM (SINGLE LICENSE); LICENSE WITHOUT SOFTWARE AND DOCUMEN | 0.001 | 3 - 5 недель (A) | 1 |
| 3UF7982-0AA13-0 | UPGRADE, FOR THE PCS 7 BLOCK LIBRARY, SIMOCODE PRO V6.0 OR V6.1 TO THE VERSION SIMOCODE PRO V7.0, FOR INTEGRATION OF SIMOCODE PRO IN PCS 7 PROCESS CONTROL SYST.; FOR THE PCS 7 VERSION V7.0; (SINGLE LICENSE); GERMAN/ ENGLISH/FRENCH; SUPPLIED ON CD | 0.24 | 3 - 5 недель (A) | 1 |
