CATVision и LwLVision (Keyboard Video Mouse Extenders) от Guntermann & Drunck могут быть использованы в проектах SIMATIC PCS 7 для физического разделения компьютеров и операторских терминалов на расстояние от 10 до 200 м.
CATVision and LwLVision передают сигналы от клавиатуры, видео, манипулятора типа "мышь", аудио и RS 232 через различные среды. Поскольку CATVision с CAT5-, CAT6- or CAT7-кабелем можно соединять с мостом на расстояние до 200м в зависимости от разрешения, LwLVision позволяет передавать сигналы через оптический кабель на расстояние до 10,000 м.
##### Область применения

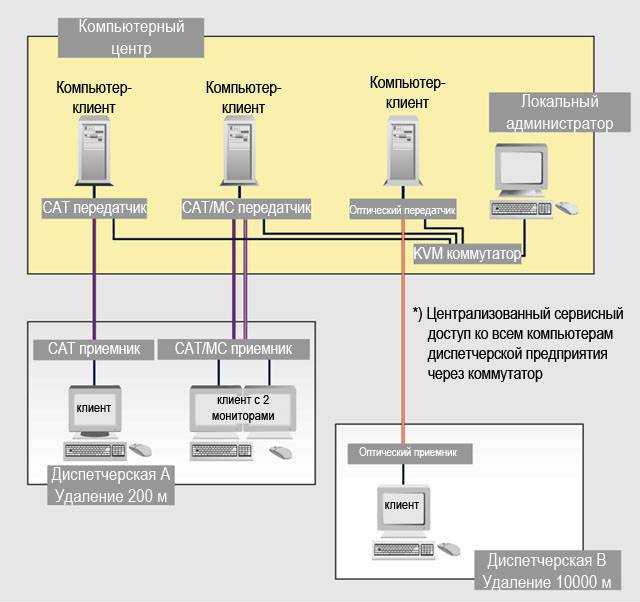

С помощью CATVision и LwLVision происходит удлинение каналов управления, при этом оперативный персонал может управлять процессом и производить его мониторинг из диспетчерской комнаты и компьютеры, расположенные в безопасном и хорошо кондиционированной комнате, отделены от операторских панелей.
Дизайн
CATVision и LwLVision, каждый из которых содержит один передатчик и один приемник, доступны в настольном исполнении и в 19" стоечном исполнении и соединяются друг с другом посредством кабеля CAT (5/6/7) или оптическим кабелем. Данные пакеты независимы от системной платформы и операционной системы. Для соединения с компьютером используются стандартные интерфейсы. Для настройки не требуется дополнительное программное обеспечение. В сочетании с коммутатором за всеми компьютерами в диспетчерской может осуществляться мониторинг одним администратором.
В отличие от других версий CATVision версии CATVision/MC2, CATVision/MC3 и CATVision/MC4 поддерживают передачу 2, 3 или 4 видео сигналов. Это особенно важно для multi-VGA операций до 4 мониторов. В полной конфигурации возможно передача сигналов Видео1, Видео2, Видео3, Видео4, Клавиатура, Манипулятор типа "мышь", RS 232 и Аудио через кабель 4 CATx с использованием специальных устройств (передатчик и приемник).
Технические данные
| Спецификация | CATVision | LwLVision |
|---|---|---|
| Максимальное расстояние передачи в m | 200 (в зависимости от разрешения) | 550/10,000 |
| Передаваемые сигналы | Клавиатура, видео, мышь | Клавиатура, видео, мышь, RS 232 |
| Дополнительные сигналы | RS 232, Аудио (качество CD) | Аудио (качество CD) |
| Клавиатура/мышь формат | PS/2 и USB (а также смешанный режим) | |
| Видео формат | Аналоговый | Аналоговый и цифровой |
| Максимальное видео разрешение | 1600 x 1200 при 85 Hz (в зависимости от расстояния) | 1280 x 1024 при 75 Hz,1600 x 1200 при 60 Hz |
| Среда передачи | CAT5-/CAT6-/CAT7 кабель | Много-/одно жильный |
| Компенсация длины | IVT (video amplification adjustable) | Не применяется |
| Температурная компенсация | IVT (различается по типу кабеля) | Специальные устройства для каждого типа |
| Компенсация задержки (опционально) | IVT () | Не применяется |
| Автоматическая калибровка размера экрана | Не применяется | Автомасштабирование |
| Автоматическая видео оптимизация | Не применяется | Автоматическая видео оптимизация |
Дальнейшая информация
Guntermann & Drunck GmbH Systementwicklung Dortmunder Str. 4a 57234 Wilnsdorf, Germany
Tel.: +49 27 39-89 010 Fax: +49 27 39-89 0120
E-mail: sales@GDsys.de
Дополнительную информацию Вы можете получить в Интернете по адресу.
