Терминалы iPC-EX для Ех зон - Отображение и контроль ## ПК управляющие модули для зон повышенной опасности категори 1 и 2

Управляющие модули для зон повышенной опасности iPC-Ex выпускаются в различном исполнении и специально разработаны для использования в зонах повышенной опасности. Они могут быть соединены с SIMATIC PCS 7 операторской станцией через специальную соединительную линию в безопасной зоне. Когда используются оптические кабели, то возможное расстояние между управляющим модулем и операторской станцией составляет до 750 м.

##### Дизайн

Дизайн

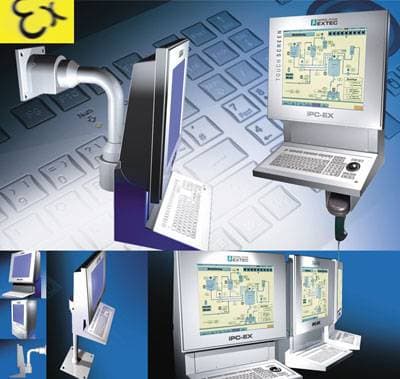

Модули доступны в различных версиях в зависимости от типа установки:

iPC-EX REX для установки в панели
iPC-EX LETO в металлическом исполнении с вертикальной клавиатурой
iPC-EX FERA для фармацевтической промышленности в металлическом исполнении с угловой клавиатурой
PC-EX AXENA в стальном исполнении с наклонным дисплеем и угловой клавиатурой
iPC-EX ORTRA для установки на станциях/колоннах

Функции

ПК управляющие модули для зон повышенной опасности имеют следующие сертификаты:

II 2 G, II 3 D (вскоре будет доступен)
EEx qe[ib] IIC T4,
IBExU 01 ATEX 1099

Модули имеют класс защиты IP65 и поддерживают различные дисплеи:

15" TFT цветной дисплей с разрешением 1024 x 768, опционально как сенсорная панель
18.1" TFT цветной дисплей с разрешением 1280 x 1024, опционально как сенсорная панель
21" TFT цветной дисплей с разрешением 1600 x 1200

Следующие источники питания доступны

DC 24 V максимум 2 до 3.5 A или
AC 100 до 240 V максимум от 0.4 до 0.7 A

Все разрешения между 640 x 480 (VGA) и 1600 x 1200 (UXGA) могут быть отображены в режиме полного экрана при помощи операторских управляющих модулей iPC-Ex . Для дополнительной защиты клавиатура снабжена специальной мембраной.

Дальнейшая информация

EXTEC Oesterle GmbH

Schorndorfer Str. 55 73730 Esslingen, Germany

Tel.: +49 711 31 54 55-10 Fax: +49 711 31 54 55-29

E-mail: info@extec.de

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.extec.de

Ключові факти

Модули iPC-EX соединяются с SIMATIC PCS 7 через специальную линию в безопасной зоне; при использовании оптических кабелей расстояние до операторской станции — до 750 м.

Версии: iPC-EX REX (панельная установка), iPC-EX LETO (металл, вертикальная клавиатура), iPC-EX FERA (фармацевтика, угловая клавиатура), PC-EX AXENA (сталь, наклонный дисплей), iPC-EX ORTRA (установка на станциях/колоннах).

Сертификаты: II 2 G, II 3 D (скоро), EEx qe[ib] IIC T4, IBExU 01 ATEX 1099.

Класс защиты IP65.

Дисплеи: 15" TFT 1024 x 768 и 18.1" TFT 1280 x 1024 (опционально сенсорные), 21" TFT 1600 x 1200.

Питание: DC 24 V максимум 2–3.5 A или AC 100–240 V максимум 0.4–0.7 A.

Поддерживаются разрешения от 640 x 480 (VGA) до 1600 x 1200 (UXGA) в полноэкранном режиме.

Клавиатура защищена специальной мембраной.

Питання та відповіді

Можно ли подключить терминал iPC-EX к SIMATIC PCS 7?

Да, модули iPC-EX соединяются с операторской станцией SIMATIC PCS 7 через специальную соединительную линию в безопасной зоне. При использовании оптических кабелей расстояние может составлять до 750 м.

Какие версии терминалов iPC-EX существуют?

iPC-EX REX — для установки в панели, iPC-EX LETO — металлический с вертикальной клавиатурой, iPC-EX FERA — для фармацевтики с угловой клавиатурой, PC-EX AXENA — стальной с наклонным дисплеем, iPC-EX ORTRA — для установки на станциях/колоннах.

Какая степень защиты у терминалов iPC-EX?

Класс защиты IP65. Клавиатура дополнительно снабжена специальной мембраной.

Какие сертификаты взрывозащиты имеют модули iPC-EX?

II 2 G, II 3 D (вскоре будет доступен), EEx qe[ib] IIC T4, IBExU 01 ATEX 1099.

Какие дисплеи поддерживают терминалы iPC-EX?

15" TFT (1024 x 768) и 18.1" TFT (1280 x 1024) опционально как сенсорные панели, а также 21" TFT (1600 x 1200). Разрешения от VGA до UXGA отображаются в режиме полного экрана.
