Кислотостойкий кольцевой счетчик DN 25 (1") с двойным стрелочным механизмом типа 13, без дополнительных модулей
- Для особо агрессивных жидкостей, например: фосфорной кислоты, соляной кислоты, серной кислоты в низких концентрациях и т.д.
- Диаметр DN 25
Область применения
Для особо агрессивных жидкостей, например: фосфорной кислоты, соляной кислоты, серной кислоты в низких концентрациях и т.д.
Дизайн
Кислотостойкий кольцевой счетчик, без доп. моделей
Технические данные
| Кольцевые счетчики DN 25, кислотостойкость | |
|---|---|
| Диаметр | 100 l/min |
| Ном. давление | PN 10 |
| Материалы | |
| - Корпус и линия | - серый чугун с эмалью |
| - Измер. камера | - PEEK (reinforced) |
| - Кольцевые счетчики | - PCTFE или карбон |
| Материалы и макс. доп. температуры измеряемого вещества | |
| Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера | Температурный диапазон |
| - Серый чугун, чугун с шаровидным графитом, стальное литье, CrNiMo- сталь | - -30 до +300 °C |
| - Бронза | - -30 до +200 °C |
| - Серый чугун/эмаль, изм.камера из Duroplast | - -20 до + 80 °C |
| Границы погрешности | |
| Границы погрешности | между 0,2% и 0,5% от заданной величины (в зависимости от измеряемого вещества, диапазона измерения и соотвествующих предписаний), за исключением кольцевых счетчиков DN 15 и счетчиков с кислотостойкой конструкцией с PCTFE-поршнями; здесь 1% от факт.величины |
| Воспроизводимость | в пределах 0.05 % 0.05 % |
| Регулируемость | поступенчатая от 0.01 % 0.01 % |
| Потеря давления | макс. доп. 3 бар, у кислотостойких счетчиков макс. 0,5 бар |
| Передача вращения | плавная, через постоянную электромагнитную муфту |
| Позиция установки (ось измерительного мех-ма) | |
| - Кольцевой счетчик для промышленного примения | |
| - кислотостойкий | любая |
| - дозатор | вертикальная |
| - Спецконструкции | |
| - кольцевой счетчик для сжигания топлива | любая |
| - кольцевой счетчик для жидкого газа | ось измерительного механизма вертикально |
| Особые входные и выходные участки | не требуются |
| Подсоединение линии | Фланец с отверстием по DIN 2501, DIN 2547 (только PN 63) DIN 2501, DIN 2547 (только PN 63) |
| Размер фильтра (размер ячеек сита) | 0,8 мм для кольцевых счетчиков |
| Сертификаты и допуски | |
| Подразделение согласно Руководству по приборам давления (DGRL 97/23/EC) | Для жидкостей флюидной группы 1; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP) |
Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.
Технические данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Чертеж
Кислотостойкий кольцевой счетчик DN 25 без доп. модулей

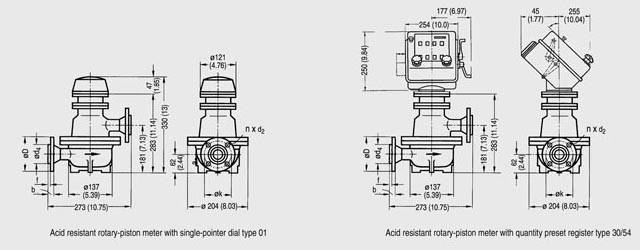

Кислотостойкий кольцевой счетчик DN 25 для PN 10 (MWP 145 psi) с простым стрелочным механизмом или с установочным механизмом кол-ва, размеры в мм (дюймах), размеры фланцев см. ниже

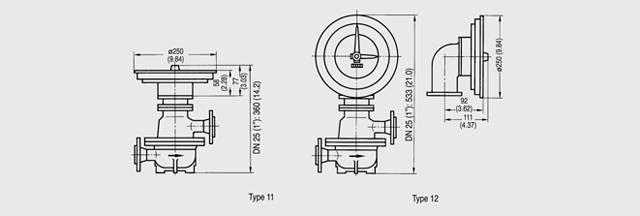

Кислотостойкий кольцевой счетчик DN 25 для PN 10 с двойным стрелочным механизмом, размеры в мм (дюймов), размеры фланцев см. ниже
Размеры фланца
Размеры фланца
| Размеры для фланцев с ровной поверхностью уплотнения | Доп. размеры для фланцев с уплотнительной планкой | |||||||
|---|---|---|---|---|---|---|---|---|
| Заказной номер | Материал | Ном. давление | Ø D | Ø k | Ø d2 | b | Ø d4 | f |
| Размеры для фланцев с отверстиями по EN, 4 винта, диаметр DN 25, размеры в мм | ||||||||
| - 7MR1111 | E/D/S | PN 10 | 115 | 85 | 14 | 16 | 68 | 2 |
| Размеры для фланцев с отверстиями по ASME, 4 винта, диаметр 1", размеры в дюймах | ||||||||
| - 7MR1110 | E/D/S | MWP 150 | 41/4 | 31/8 | 5/8 | 16 | 2 | 1/16 |
Кислотостойкий кольцевой счетчик DN 25 с доп. модулями

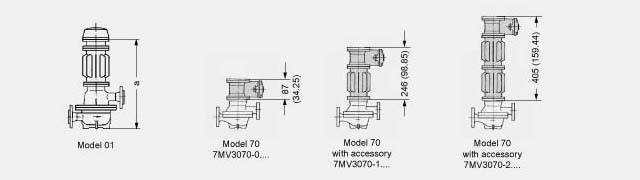

Кислотостойкий кольцевой счетчик DN 25 для PN 10 (MWP 145 psi) с доп. модулями, размеры в мм (дюймах)
| Кислотостойкий кольцевой счетчик DN 25 для PN 10 (MWP 145 psi) с доп. модулями, размеры в мм (дюймах) | |||||||
|---|---|---|---|---|---|---|---|
| Тип | 01 | 02 | 03 | 04 | 05 | 06 | 07 |
| Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой | |||||||
| 442 (17.40) | 365 (14.37) | 524 (20.63) | 365 (14.37) | 524 (20.63) | 447 (17.60) | 606 (23.86) | |
| Размер a для кольцевого счетчика с 2 теплоизоляционными вставками | |||||||
| 601 (23.66) | - | 683 (26.89) | - | 683 (26.89) | - | 765 (30.12) |
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MR1111-.PH..-.... | ROTARY-PISTON METER DN 25 ACID-RESISTANT RATED PRESSURE PN 10 MEASURING CHAMBER PARTS PEEK WITH PCTFE ROTARY PISTON METER PRESSURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEP | 28 | по запросу (X) | 1 |
| 7MR1111-.PK..-.... | ROTARY-PISTON METER DN 25 ACID-RESISTANT RATED PRESSURE PN 10 MEASURING CHAMBER PARTS PEEK WITH PCTFE ROTARY PISTON METER PRESSURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEP | 28 | по запросу (X) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MV3001-1XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ МЕХАНИЧЕСКИХ КОЛЬЦЕВЫХ СЧЕТЧИКОВ, ТИП 01 1 ТЕРМОИЗОЛЯЦИОННАЯ ВСТАВКА | 1.3 | по запросу (D) | 1 |
| 7MV3001-2XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ МЕХАНИЧЕСКИХ КОЛЬЦЕВЫХ СЧЕТЧИКОВ, ТИП 01 2 ТЕРМОИЗОЛЯЦИОННЫЕ ВСТАВКИ | 2.6 | по запросу (D) | 1 |
| 7MV3070-0X.00 | ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА ПРОМЫШЛЕННОЕ И КИСЛОТОСТОЙКОЕ ИСПОЛНЕНИЕ, ТИП 02 | 1.2 | по запросу (D) | 1 |
| 7MV3070-1X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА КИСЛОТОУСТОЙЧИВОЕ ИСПОЛНЕНИЕ ТИП 03 1 WAERMEISOLATIONSZWISCHENSTK. | 2.5 | по запросу (D) | 1 |
| 7MV3070-2X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА КИСЛОТОУСТОЙЧИВОЕ ИСПОЛНЕНИЕ ТИП 03 2 WAERMEISOLATIONSZWISCHENSTK. | 3.8 | по запросу (D) | 1 |
| C70401-A26-C18 | ЗАЩИТНАЯ КРЫШКА NO: 50241508 | 0.246 | 4 - 6 недель (B) | 1 |
| C73000-B5100-C23 | РУКОВОДСТВО, GERMAN FOR ROTARY-PISTON METERS | 0.1 | по запросу (D) | 1 |
| C73000-B5176-C23 | РУКОВОДСТВО, ENGLISH FOR ROTARY-PISTON METERS | 0.056 | по запросу (D) | 1 |
