Кольцевой счетчик DN 25 (1") с двойным стрелочным механизмом типа 13, без дополнительных модулей
- Для промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д.
- Диаметр DN 25
Особенности
- высокая точность измерения (допуск для использования в коммерческом учете)
- для расходов до 1000л/мин
- большой диапазон расходов
- небольшая зависимость от вязкости
- малая потеря давления
- простая, компактная конструкция
- высокая эксплуатационная безопасность
- преимущества при очень высокой вязкости, так как допускается потеря давления до 3 бар
- преимущества при очень низкой вязкости (например, сжиженный газ), т.к. благодаря легким компонентам измерительного механизма с хорошими антифрикционными свойствами возникает лишь небольшая потеря давления
- широкое предложение материалов, например, внутреннее покрытие для особенно агрессивных измеряемых веществ
- легкий сервис, т.е. простая конструкция
- температуры измеряемого вещества до 300 °C
- поставляется с внешним подогревом
- измерение и дозировка без внешнего питания
- не требуется входных и выходных участков
- независимость от профиля протока, от проводимоси и демпфирования
Кольцевые счётчики характеризуются:
- Точностью
- Надёжостью
- Прочной конструкцией
Область применения
Для промышленных жидкостей, например: спирта, битума, дисперсий, красок, смазок, сжиженных газов, клея, лаков, щелочей, растворителей, минеральных масел, кислот и т.д.
Дизайн
Кольцевые счетчики DN 25 (1"); без доп. модулей
Технические данные
| Кольцевой счетчик DN 25 | |
|---|---|
| Диаметр | 100 l/min |
| Ном. давление | PN 10, PN 25, PN 40 или PN 63 |
| Материалы | |
| - Корпус | CrNiMo сталь, стальное литье или серый чугун |
| - Измер. камера | CrNiMo сталь или серый чугун |
| - Кольцевой счетчик | серый чугун или carbon, Ni-resist, hard rubber, PTFE, PCTFE, CrNiMo сталь |
| Материалы и макс. доп. температуры измеряемого вещества | |
| Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера | Температурный диапазон |
| - Корпус (у кислотостойких счетчиков также и обшивка) и измер.камера | - -30 до +300 °C |
| - Бронза | - -30 до +200 °C |
| - Серый чугун/эмаль, изм.камера из Duroplast | - -20 до + 80 °C |
| Границы погрешности | |
| Границы погрешности | между 0,2% и 0,5% от заданной величины (в зависимости от измеряемого вещества, диапазона измерения и соотвествующих предписаний), за исключением кольцевых счетчиков DN 15 и счетчиков с кислотостойкой конструкцией с PCTFE-поршнями; здесь 1% от факт.величины |
| Воспроизводимость | в пределах 0.05 % 0.05 % |
| Регулируемость | поступенчатая от 0.01 % 0.01 % |
| Потеря давления | макс. доп. 3 бар, у кислотостойких счетчиков макс. 0,5 бар |
| Передача вращения | плавная, через постоянную электромагнитную муфту |
| Позиция установки (ось измерительного мех-ма) | |
| - Кольцевой счетчик для промышленного примения | |
| - кислотостойкий | любая |
| - дозатор | вертикальная |
| - Спецконструкции | |
| - кольцевой счетчик для сжигания топлива | любая |
| - кольцевой счетчик для жидкого газа | ось измерительного механизма вертикально |
| Особые входные и выходные участки | не требуются |
| Подсоединение линии | Фланец с отверстием по DIN 2501, DIN 2547 (только PN 63) |
| Размер фильтра (размер ячеек сита) | 0,8 мм для кольцевых счетчиков |
| Сертификаты и допуски | |
| Подразделение согласно Руководству по приборам давления (DGRL 97/23/EC) | Для жидкостей флюидной группы 1; отвечает требованиям согласно статье 3, раздел 3 (хорошая инженерная практика SEP) |
Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.
Технические данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Чертеж
Кольцевой счетчик DN 25 (1") без доп. модулей
Для ступени давления PN 10 и PN 16 (MWP 145 psi и 232 psi)

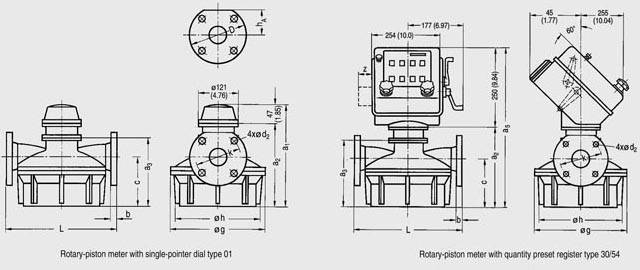

Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi) с простым стрелочным механизмом. С установочным механизмом кол-ва, размеры в мм (дюймах)
Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi) с двойным стрелочным механизмом, размеры в мм (дюймах)
| Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi) без доп. модулей, размеры в мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| с простым стрелочным механизмом типа 01 или с двойным стрелочным механизмом | |||||||||
| a1 | a2 | a3 | c | d1 | e | g | h | hA | L |
| 237 (9.33) | 190 (7.48) | 153 (6.02) | 90 (3.54) | 14 (0.55) | 115 (4.53) | 155 (6.10) | 140 (5.51) | 48 (1.89) | 210 (8.27) |
| с установочным механизмом кол-ва тип 54 | |||||||||
| a2 | a3 | a5 | c | g | h | hA | L | z | |
| 190 (7.48) | 153 (6.02) | 440 (17.32) | 90 (3.54) | 155 (6.10) | 140 (5.51) | 48 (1.89) | 210 (8.27) | 54 (2.10) для электрического выключателя | |
| Размеры фланцев см. ниже |
Для ступени давления PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi)
Кольцевой счетчик DN 25 для PN 25, PN 40 и PN 63 MWP 363 psi, 580 psi и 914 psi) с простым стрелочным механизмом или с установочным механизмом кол-ва, размеры в мм (дюймах)
Кольцевой счетчик DN 25 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с двойным стрелочным механизмом, размеры в мм (дюймах)
| Кольцевой счетчик DN 25 (1") для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) без доп. модулей, размеры в мм (дюймах) | ||||||||
|---|---|---|---|---|---|---|---|---|
| с простым стрелочным механизмом тип 01 или двойным стрелочным механизмом | ||||||||
| a1 | a2 | a3 | c1 | c2 | g | L | ||
| - PN 25, PN 40 (MWP 363 psi, 580 psi) | 292 (11.50) | 245 (9.65) | 208 (8.19) | 80 (3.15) | 144 (5.67) | 205 (8.07) | 270 (10.63) | |
| - PN 63 (MWP 914 psi) | 308 (12.13) | 261 (10.28) | 224 (8.82) | 82 (3.23) | 157 (6.18) | 230 (9.06) | 300 (11.81) | |
| с установочным механизмом кол-ва тип 54 | ||||||||
| a2 | a3 | a5 | c1 | c2 | g | L | z | |
| - PN 25, PN 40 (MWP 363 psi, 580 psi) | 245 (9.65) | 208 (8.19) | 495 (19.48) | 80 (3.15) | 144 (5.67) | 205 (8.07) | 270 (10.63) | 54 (2.10) для электрического выключателя |
| - PN 63 (MWP 914 psi) | 261 (10.28) | 224 (8.82) | 511 (20.12) | 82 (3.23) | 157 (6.18) | 230 (9.06) | 300 (11.81) | 54 (2.10) для электрического выключателя |
| Размеры фланцев см. ниже |
Размеры фланца
Размеры фланца
| Размеры для фланцев с ровной поверхностью уплотнения | Доп. размеры для фланцев с уплотнительной планкой | |||||||
|---|---|---|---|---|---|---|---|---|
| Заказной номер | Материал | Ном. давление | Ø D | Ø k | Ø d2 | b | Ø d4 | f |
| Размеры для фланцев с отверстиями по EN , 4 финта, диаметр DN 25, размеры в мм | ||||||||
| - 7MR1110 | E/D/S | PN 10 | 115 | 85 | 14 | 16 | 68 | 2 |
| - 7MR1120 | E/D | PN 25 | 18 | |||||
| - 7MR1130 | E/D | PN 40 | ||||||
| - 7MR1140 | E/D | PN 63 | 140 | 100 | 18 | 24 | ||
| Размеры для фланцев с отверстиями по ASME, 4 винта, диаметр 1", размеры в дюймах | ||||||||
| - 7MR1110 | E/D/S | MWP 150 | 41/4 | 31/8 | 5/8 | 16 | 2 | 1/16 |
| - 7MR1120 | E/D | MWP 300 ... 600 | 47/8 | 31/2 | 3/4 | 18 | 2 | 1/16 |
| - 7MR1130 | E/D | |||||||
| - 7MR1140 | E/D | MWP 900 ... 1500 | 57/8 | 4 | 1 | 24 | 2 | 1/4 |
Кольцевой счетчик DN 25 (1") с доп. модулями
Для ступени давления PN 10 и PN 16 (MWP 145 psi и 232 psi)
Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi)с доп. модулями, размеры в мм (дюймах)
| Кольцевой счетчик DN 25 для PN 10 и PN 16 (MWP 145 psi и 232 psi) с доп. модулями, размеры в мм | |||||||
|---|---|---|---|---|---|---|---|
| Тип | 01 | 02 | 03 | 04 | 05 | 06 | 07 |
| Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой | |||||||
| 349 (13.74) | 272 (10.71) | 430 (16.93) | 272 (10.71) | 430 (16.93) | 354 (13.94) | 513 (20.20) | |
| Размер a для кольцевого счетчика с 2 теплоизоляционными вставками | |||||||
| 508 (20.00) | - | 590 (23.23) | - | 590 (23.23) | - | 672 (23.78) |
Для ступени давления PN 25, 40 и 63 (MWP 363 psi, 580 psi и 914 psi)
Кольцевой счетчик DN 25 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с доп. модулями, размеры в мм (дюймах)
| Кольцевой счетчик DN 25 для PN 25, PN 40 и PN 63 (MWP 363 psi, 580 psi и 914 psi) с доп. модулями, размеры в мм | |||||||
|---|---|---|---|---|---|---|---|
| Тип | 01 | 02 | 03 | 04 | 05 | 06 | 07 |
| Размер a для кольцевого счетчика с 1 теплоизоляционной вставкой | |||||||
| - PN 25, PN 40 (MWP 363 psi, 580 psi) | 404 (15.91) | 327 (12.87) | 486 (19.13) | 327 (12.87) | 486 (19.13) | 409 (16.10) | 568 (22.36) |
| - PN 63(MWP 914 psi) | 420 (16.54) | 343 (13.50) | 502 (19.76) | 343 (13.50) | 502 (19.76) | 425 (29.25) | 584 (18.19) |
| Размер a для кольцевого счетчика с 2 теплоизоляционными вставками | |||||||
| - PN 25, PN 40 (MWP 363 psi, 580 psi) | 563 (22.17) | - | 645 (25.39) | - | 645 (25.39) | - | 727 (28.62) |
| - PN 63(MWP 914 psi) | 579 (22.80) | - | 661 (26.02) | - | 661 (26.02) | - | 743 (24.45) |
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MR1110-.D...-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 25 PN 10, МАТЕРИАЛ КОРПУСА СЕРЫЙ ЧУГУН, МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ | 10.5 | по запросу (X) | 1 |
| 7MR1110-.E...-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 25 PN 10, МАТЕРИАЛ КОРПУСА СЕРЫЙ ЧУГУН, МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: СЕРЫЙ ЧУГУН | 10.5 | по запросу (X) | 1 |
| 7MR1110-.S...-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 25 PN 10, МАТЕРИАЛ КОРПУСА CRNIMO СТАЛЬ, МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ | 10.5 | по запросу (D) | 1 |
| 7MR1120-.D...-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 25 PN 25, МАТЕРИАЛ КОРПУСА СЕРЫЙ ЧУГУН, МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: CRNIMO СТАЛЬ | 20 | по запросу (X) | 1 |
| 7MR1120-.E...-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 25 PN 25 МАТЕРИАЛ КОРПУСА: СЕРЫЙ ЧУГУН МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: СЕРЫЙ ЧУГУН | 20 | по запросу (X) | 1 |
| 7MR1130-.E...-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 25 PN 40 МАТЕРИАЛ КОРПУСА СТАЛЬНОЕ ЛИТЬЕ, МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ СЕРЫЙ ЧУГУН, . УПЛОТНЕНИЕ КОРПУСА ИЗ FPM | 24 | по запросу (X) | 1 |
| 7MR1130-.F...-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 25 PN 40 МАТЕРИАЛ КОРПУСА СТАЛЬНОЕ ЛИТЬЕ, МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ СЕРЫЙ ЧУГУН, . УПЛОТНЕНИЕ КОРПУСА ИЗ FEP-FPM | 24 | по запросу (X) | 1 |
| 7MR1140-.E...-.... | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК DN 25 PN 63 МАТЕРИАЛ КОРПУСА: СТАЛЬНОЕ ЛИТЬЕ, МАТЕРИЛ ИЗМЕРИТЕЛЬНОЙ КАМЕРЫ: СЕРЫЙ ЧУГУН | 30 | по запросу (D) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MV3001-1XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ МЕХАНИЧЕСКИХ КОЛЬЦЕВЫХ СЧЕТЧИКОВ, ТИП 01 1 ТЕРМОИЗОЛЯЦИОННАЯ ВСТАВКА | 1.3 | по запросу (D) | 1 |
| 7MV3001-2XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ МЕХАНИЧЕСКИХ КОЛЬЦЕВЫХ СЧЕТЧИКОВ, ТИП 01 2 ТЕРМОИЗОЛЯЦИОННЫЕ ВСТАВКИ | 2.6 | по запросу (D) | 1 |
| 7MV3070-0X.00 | ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА ПРОМЫШЛЕННОЕ И КИСЛОТОСТОЙКОЕ ИСПОЛНЕНИЕ, ТИП 02 | 1.2 | по запросу (D) | 1 |
| 7MV3070-1X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА КИСЛОТОУСТОЙЧИВОЕ ИСПОЛНЕНИЕ ТИП 03 1 WAERMEISOLATIONSZWISCHENSTK. | 2.5 | по запросу (D) | 1 |
| 7MV3070-2X.00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ КОЛЬЦЕВОГО СЧЕТЧИКА КИСЛОТОУСТОЙЧИВОЕ ИСПОЛНЕНИЕ ТИП 03 2 WAERMEISOLATIONSZWISCHENSTK. | 3.8 | по запросу (D) | 1 |
| C70401-A26-C18 | ЗАЩИТНАЯ КРЫШКА NO: 50241508 | 0.246 | 4 - 6 недель (B) | 1 |
| C73000-B5100-C15 | РУКОВОДСТВА, GERMAN FOR ROTARY-PISTON METERS | 0.1 | 6 - 8 недель (C) | 1 |
| C73000-B5100-C23 | РУКОВОДСТВО, GERMAN FOR ROTARY-PISTON METERS | 0.1 | по запросу (D) | 1 |
| C73000-B5100-C30 | РУКОВОДСТВО, GERMAN FOR ROTARY-PISTON METERS | 0.1 | 6 - 8 недель (C) | 1 |
| C73000-B5176-C15 | РУКОВОДСТВО ENGLISH FOR ROTARY-PISTON METERS | 0.1 | 6 - 8 недель (C) | 1 |
| C73000-B5176-C23 | РУКОВОДСТВО, ENGLISH FOR ROTARY-PISTON METERS | 0.056 | по запросу (D) | 1 |
| C73000-B5176-C30 | РУКОВОДСТВО ENGLISH FOR ROTARY-PISTON METERS | 0.1 | 6 - 8 недель (C) | 1 |
