Страница описывает удлинитель для отсечных клапанов — дополнительный модуль расходомеров (дозаторов). Он служит для удлинения приводного рычажного механизма механического запорного вентиля, соединённого с установочным механизмом количества. Удлинитель обязателен, когда между установочным и измерительным механизмами установлены дополнительные модули, например теплоизоляционная вставка или импульсный датчик. Приведены чертёж для DN 25 (1") и DN 50 (2") и заказные данные двух исполнений.
Для удлинения приводного рычажного механизма механического запорного вентиля на дозаторе, который напрямую соединен с установочным механизмом количества. Удлинитель всегда необходим в том случае, когда между установочным механизмом количества и измерительным механизмом установлены дополнительные модули, например, теплоизоляционная вставка или импульсный датчик.

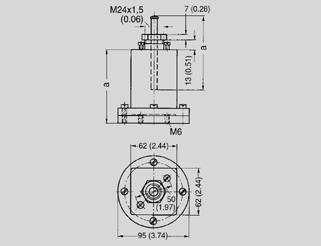

Чертеж
Удлинитель для отсечных клапанов DN 25 (1") и DN 50 (2"), размеры в мм (дюймах)
Заказные данные
| Заказной № |
Описание |
Вес (кг) |
Доставка |
Мин. зак. (шт) |
| C70144-A336-A35 |
EXTENSION SHAFT FOR SHUT-OFF VALVES 82 MM (DN 25 AND DN 50) |
2.5 |
по запросу (D) |
1 |
| C70144-A336-A37 |
УДЛИНИТЕЛЬНЫЙ ШТОК FOR SHUT-OFF VALVES 159 MM (DN 25 AND DN 50) |
2.5 |
по запросу (D) |
1 |
Ключові факти
- Удлинитель необходим, когда между установочным механизмом количества и измерительным механизмом установлены дополнительные модули (теплоизоляционная вставка или импульсный датчик)
- Подходит для DN 25 (1") и DN 50 (2")
- C70144-A336-A35: EXTENSION SHAFT FOR SHUT-OFF VALVES 82 MM (DN 25 AND DN 50), вес 2.5 кг, мин. заказ 1 шт
- C70144-A336-A37: УДЛИНИТЕЛЬНЫЙ ШТОК FOR SHUT-OFF VALVES 159 MM (DN 25 AND DN 50), вес 2.5 кг, мин. заказ 1 шт
Питання та відповіді
- Зачем нужен удлинитель для отсечных клапанов?
- Он удлиняет приводной рычажный механизм механического запорного вентиля на дозаторе, соединённый с установочным механизмом количества.
- Когда удлинитель обязателен?
- Всегда, когда между установочным механизмом количества и измерительным механизмом установлены дополнительные модули, например теплоизоляционная вставка или импульсный датчик.
- Для каких диаметров подходит удлинитель?
- Для DN 25 (1") и DN 50 (2").
- Какие исполнения удлинителя доступны и как их заказать?
- Два исполнения: C70144-A336-A35 длиной 82 мм и C70144-A336-A37 длиной 159 мм, оба весом 2.5 кг, минимальный заказ 1 шт; условия доставки по запросу.
