Теплоизоляционная вставка
С помощью теплоизоляционной вставки уменьшается передача тепла от измерительного механизма на механизм индикации или дополнительный модуль при измерении жидкостей с высокими температурами и тем самым предотвращается превышение максимально допустимой рабочей температуры этих приборов
Корпус из легкого сплава с ребрами охлаждения; нижний фланец оснащен выступающим диском для защиты от теплоизлучения.
При дополнительной установке смнная шестерня измерительного механизма должна быть заменена на захват и смонтирована сверху на вал вставки.
Технические данные
| Пристроенный доп. модуль или механизм индикации | Макс. доп. температура изм. в-ва в зависимости от кол-ва теплоизоляционных вставок | ||
|---|---|---|---|
| Без | 1 | 2 | |
| Импульсный датчик с индуктивным ползунком, все устройства индикации кроме типа 01 | 80 °C (176 °F) | 180 °C (356 °F) | 300 °C (572 °F) |
| Простой стрелочный механизм тип 01 | 90 °C (194 °F) | 250 °C (482 °F) | 300 °C (572 °F) |
| Указанные выше границы действительны только тогда, когда измерительный механизм изолирован (упакован) от температур измеряемого вещества начиная с ≥ 150 °C (302 °F) (действительно для внешних температур до 40 °C (104 °F). | |||
| Вес, около | 1.3 кг (2.9 lb) |

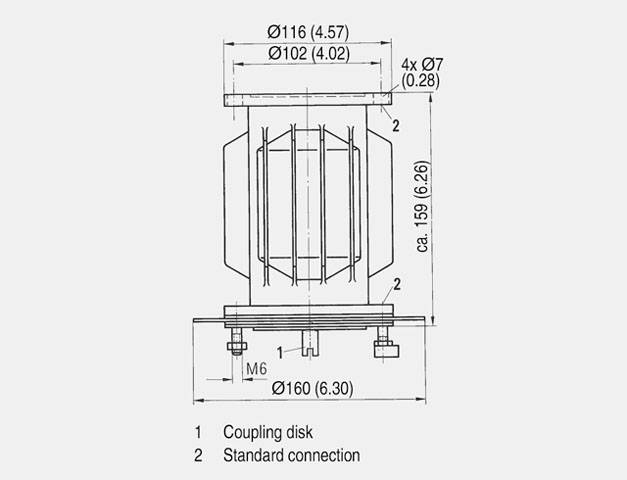

Чертеж
Теплоизоляционная вставка, размеры в мм (дюймах)
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MV3001-1XX00 | ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ МЕХАНИЧЕСКИХ КОЛЬЦЕВЫХ СЧЕТЧИКОВ, ТИП 01 1 ТЕРМОИЗОЛЯЦИОННАЯ ВСТАВКА | 1.3 | по запросу (D) | 1 |
