SITRANS P измерительный преобразователь уровня, серии MPS (погружной)
SITRANS P измерительный преобразователь уровня, серии MPS, является погружным сенсором для измерения уровня гидростатическим способом.
Измерительные преобразователи серии MPS поставляются в рразличных конфигурациях.
В комплект поставки входит: прибор с присоединенным кабелем, кабельная коробка и держатель (оттяжная клемма).
Особенности
- Компактная конструкция
- Простой монтаж
- Небольшая погрешность измерения (0.3 %)
- Класс защиты IP 68
Область применения
Измерительный преобразователь давления SITRANS P, серии MPS среди прочего используется в следующих отраслях промышленности:
- Нефтяная и газовая промышленность
- Судостроение
- Водоснабжение
Дизайн
Измерительный преобразователь давления SITRANS P, серия MPS оборудован встроенным с фронтальной стороны тензорезисторным датчиком с измерительной мембраной из нержавеющей стали.
Измерительный преобразователь давления оснащен электроникой, которая вместе с датчиком установлена в корпусе из нерж. стали. На соединительном кабеле кроме этого находится несущий тросик и вентиляционная трубка.
Измерительная мембрана эффективно защищена от внешних воздействий защитным колпаком.
Датчик, электроника и соединительный кабель заключены в герметический корпус небольших размеров.
Измерительный преобразователь давления может использоваться в широком температурном диапазоне
Функции
Измерительный преобразователь давления SITRANS P, серия MPS, принцип работы и схема соединения
Измерительный преобразователь давления SITRANS P, серия MPS, измеряет уровень жидкости в водохранилищах, резервуарах, каналах и платинах.
На одной стороне датчика на мембрану воздействует гидростатическое давление, пропорциональное глубине погружения. Это давление сравнивается с атмосферным давлением. Выравнивание давлений осуществляется через находящуюся на соединительном кабеле вентиляционную трубку.
Выходной сигнал напряжения датчика подается на электронику, где он преобразуется в выходной сигнал тока от 4 до 20 мА.
Соединительный кабель измерительного преобразователя 7MF1570 всегда должен быть подключен к прилагаемой ответвительная коробке для кабеля. Ответвительная коробка для кабеля должна быть установлена вблизи от места измерения.
Интеграция

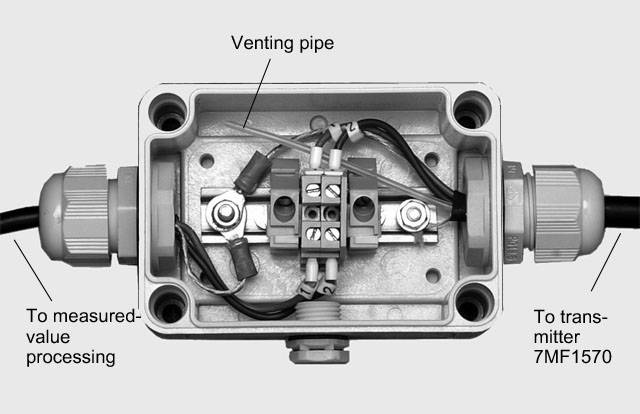

Ответвительная коробка для кабеля 7MF1570-8AA, открытая
Конструкция мест измерения, принципиальная
Технические данные
| Измерительный преобразователь давления SITRANS P, серия MPS (погружной зонд) | |
|---|---|
| Принцип работы | |
| Принцип измерения | тензорезистивный |
| Вход | |
| Измеряемая величина | давление |
| Диапазон измерения | макс. доп. рабочее давление |
| - 0 ... 2 mH20 (0 ... 6 ftH20) | - 1.4 bar (20.3 psi) (соответствует 14 mH20 (42 ftH20)) |
| - 0 ... 4 mH20 (0 ... 12 ftH20) | - 1.4 bar (20.3 psi) (соответствует 14 mH20 (42 ftH20)) |
| - 0 ... 6 mH20 (0 ... 18 ftH20) | - 3.0 bar (43.5 psi) (соответствует 30 mH20 (90 ftH20)) |
| - 0 ... 10 mH20 ( ... 30 ftH20) | - 3.0 bar (43.5 psi) (соответствует 30 mH20 (90 ftH20)) |
| - 0 ... 20 mH20 (0 ... 60 ftH20) | - 6.0 bar (87.0 psi) (соответствует 60 mH20 (180 ftH20)) |
| Выход | |
| Выходной сигнал | 4 ... 20 mA |
| Точность измерения | |
| Погрешность измерения (вкл. нелинейность, гистерезис и повторяемость, при 25 °C) | 0,3 % от кон. знач. диапазонаизмер. (тип.) |
| Воздействие внешней температуры | |
| Нулевая точка и интервал | |
| - 1 ... 6 mH2O (3 ... 18 ftH2O) | 0,45 %/10 K от кон. знач. диапазона измер. |
| - ≥ 6 mH20 (≥ 18 ftH2O) | 0,3 %/10 K от кон. знач. диапазона измер. |
| Долговременная стабильность | |
| Нулевая точка и интервал | |
| - 1 ... 6 mH2O (3 ...18 ftH2O) | 0,25 % от кон. знач. диапазона измер. |
| - ≥ 6 mH20 (≥ 18 ftH2O) | 0,2 % от кон. знач. диапазона измер. |
| Условия использования | |
| Внешние условия | |
| - рабочая температура | -10 ... +80 °C (+14 ... +176 °F) |
| - температура хранения | -40 ... +100 °C (-40 ... +212 °F) |
| Класс защиты по DIN EN 60529 | IP68 |
| Конструктивные особенности | |
| Вес | |
| - Измерительный преобразователь давления | ≈ 0.4 kg (≈ 0.88 lb) |
| - Кабель | 0.08 kg/m (≈ 0.054 lb/ft) |
| Электрическое соединение | Кабель с 2 жилами с экраном и вентиляционной трубкой, несущий трос (макс. 300 N) |
| Материал | |
| - датчик | нерж. сталь, мат. 1.4571/316 Ti |
| - корпус | нерж. сталь, мат. 1.4571/316 Ti |
| - уплотнительное кольцо | Viton |
| - соединительный кабель | оболочка PE/HFFR (не галоидная) |
| Питание | |
| Напряжение на клеммах изм. преобразователя (UB) | 10 ... 36 V DC |
| Сертификаты и допуски | |
| Прибор не подлежит руководству по устройствам давления (DGRL 97/23/EC) | |
| Взрывозащита | |
| - Искробезопасность "i" | TÜV 03 ATEX 2004X |
| - Обозначение | Ex II 1 G EEx ia IIC T4 |
| Ответвительная коробка для кабеля | |
|---|---|
| Сфера применения | для подключения кабеля измерительного преобразователя |
| Конструктивные особенности | |
| Вес | 0.2 kg (0.44 lb) |
| Электрическое соединение | 2x 3-кратное (28 ... 18 AWG) |
| Ввод кабедя | 2x Pg 13.5 |
| Материал корпуса | поликарбонат |
| Вентиляционная трубка для атмосферного давления | |
| Винт для несущего тросика | |
| Условия использования | |
| Класс защиты по DIN EN 60529 DIN EN 60529 | IP 54 |
| Зажим | |
|---|---|
| Сфера применения | для крепежа измерительного преобразователя |
| Конструктивные особенности | |
| Вес | 0.16 kg (0.35 lb) |
| Материал | оцинкованная сталь, сталь, полиамид |
Чертеж

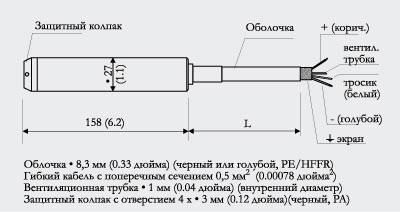

Измерительный преобразователь давления SITRANS P, серия MPS, размеры в мм (дюймах)

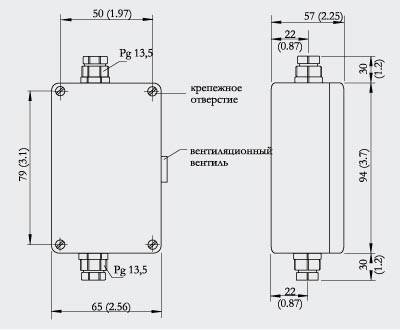

Ответвительная коробка для кабеля, размеры в мм (дюймах)

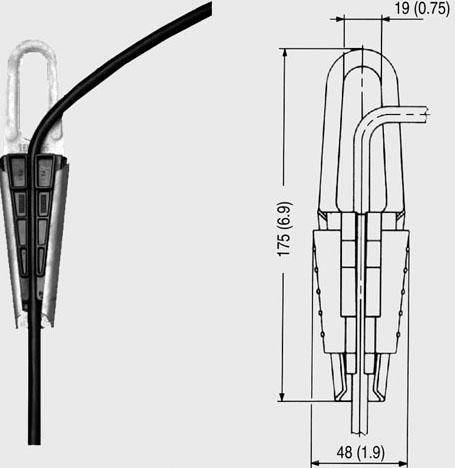

Зажим, размеры в мм (дюймах)
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MF1570-..... | PRESSURE TRANSMITTER FOR LEVEL MEASUREMENT; SITRANS P, MPS SERIES, ACCURACAY 0.3%,TWO- WIRE-SYSTEM 4 TO 20 MA, MATERIAL: STAINLESS STEEL SS 316 TI | 0.001 | по запросу (X) | 1 |
| 7MF1570-1BA01 | PRESSURE TRANSMITTER FOR LEVEL MEASUREMENT; SITRANS P, MPS SERIES, ACCURACAY 0.3%,TWO- WIRE-SYSTEM 4 TO 20 MA, MATERIAL: STAINLESS STEEL SS 316 TI MEASURING RANGE: 0 TO 5M WG WITHOUT EXPLOSION PROTECTION CABLE LENGTH: 25M (JUNCTION BOX AND CABLE HANGER IN | 3.5 | 3 - 5 недель (A) | 1 |
| 7MF1570-1CA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 2 М., НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 10 М. | 2 | 3 - 5 недель (A) | 1 |
| 7MF1570-1CA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 2 М.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 10 М. | 2 | 3 - 5 недель (A) | 1 |
| 7MF1570-1DA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 4 М., НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 10 М. | 2 | 3 - 5 недель (A) | 1 |
| 7MF1570-1DA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 4 М.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 10 М. | 2 | 3 - 5 недель (A) | 1 |
| 7MF1570-1EA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 10 М., НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 25 М. | 3.5 | 3 - 5 недель (A) | 1 |
| 7MF1570-1EA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 6 М.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 25 М. | 3.5 | 3 - 5 недель (A) | 1 |
| 7MF1570-1FA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 6 М., НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 25 М. | 3.5 | 3 - 5 недель (A) | 1 |
| 7MF1570-1FA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 10 М.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 25 М. | 3.5 | 3 - 5 недель (A) | 1 |
| 7MF1570-1GA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 20 М., НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 25 М. | 3.5 | 3 - 5 недель (A) | 1 |
| 7MF1570-1GA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 20 М.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 25 М. | 3.5 | 3 - 5 недель (A) | 1 |
| 7MF1570-1KA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 6 FT, НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 32 FT. | 2 | по запросу (D) | 1 |
| 7MF1570-1KA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 6 FT.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 32 М. | 2 | по запросу (D) | 1 |
| 7MF1570-1LA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 12 FT, НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 32 FT. | 2 | по запросу (D) | 1 |
| 7MF1570-1LA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 12 FT.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 32 FT. | 2 | по запросу (D) | 1 |
| 7MF1570-1MA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 20 FT, НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 82 FT. | 3.5 | по запросу (D) | 1 |
| 7MF1570-1MA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 20 FT.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 82 FT. | 3.5 | по запросу (D) | 1 |
| 7MF1570-1NA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 30 FT, НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 82 FT. | 3.5 | по запросу (D) | 1 |
| 7MF1570-1NA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 30 FT.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 82 FT. | 3.5 | по запросу (D) | 1 |
| 7MF1570-1PA01 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 60 FT, НЕ ВЗРЫВОЗАЩИЩЕННЫЙ С КАБЕЛЕМ 82 FT. | 3.5 | по запросу (D) | 1 |
| 7MF1570-1PA02 | ДАТЧИК ДАВЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ, SITRANS P MPS, ПОГРЕШНОСТЬ 0.3%, ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ 4... 20 МА, МАТЕРИАЛ КОРПУСА SS 316 TI, ДИАПАЗОН ИЗМЕРЕНИЙ 0 ДО 60 FT.,ВЗРЫВОЗАЩИЩЕННЫЙ EEX IA IIC T4 С КАБЕЛЕМ 82 FT. | 3.5 | по запросу (D) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MF1570-8AA | КЛЕМНАЯ КОРОБКА ДЛЯ ДАТЧИКА 7MF1570 С ВЕНТИЛЯЦИЕЙ, КЛАСС ЗАЩИТЫ IP54, ПЛАСТИК | 0.25 | 3 - 5 недель (A) | 1 |
| 7MF1570-8AB | КРОНШТЕЙН ДЛЯ НАСТЕННОГО МОНТАЖА ДЛЯ ДАТЧИКА 7MF1570, МАЛОУГЛЕРОДИСТАЯ СТАЛЬ - ОЦИНКОВАННАЯ | 0.5 | 3 - 5 недель (A) | 1 |
