Измерительный преобразователь давления SITRANS P с доп. электроникой для 4-х прводного соединения
Посредством пристраивания доп. электроники к измерительному преобразователю давления SITRANS P серий DS III и DS III PA получается измерительный преобразователь давления с 4-х проводным соединением.
Доп. электроника не может пристраиваться к взрывозащищенным измерительным преобразователям давления. Доп. электроника размещена в легкометаллическом корпусе, который пристраивается с левой стороны измерительного преобразователя давления.
Указания по заказу:
Доп. электроника может быть заказана только через Доп. опции соответствующего измерительного преобразователя давления.
Технические данные
SITRANS P, дополнительная электроника для четырехпроводного соединения
| Выход | |
|---|---|
| Выходной сигнал | 0 до 20 mA или 4 до 20 mA |
| Нагрузка | max. 750 Ω |
| Характеристика | линейная (при необходимости извлечение корня в изм. преобразователе) |
| Гальваническое разделение | между вспом. энергией и входом/выходом |
| Точность измерения | |
| Отклонение характеристик (доп. к изм. преобразователю) | ≤ 0.15 % установленного интервала измерения |
| Влияние внешней температуры | ≤ 0.1 % на 10 K(≤ 0.1 % на 18 °F) |
| Влияние вспомогательной энергии | ≤ 0.1 % на 10 % изменения напряжения или частоты |
| Влияние нагрузка | ≤ 0.1 % на 100 % изменения |
| Условия использования | |
| Внешняя температура | -20 до + 80 °C (-4 до +176 °F) |
| Температура хранения | -50 до + 85 °C (-58 до +185 °F) |
| Класс защиты | IP 54 до EN 60 529 |
| Электромагнитная совместимость (EMC) | EN 50 081, EN 50 082 |
| Конструктивные особенности | |
| Размеры (W x H x D) в mm | 80 x 120 x 60 |
| Электрическое подсоединение | винтовые зажимы (ввод кабеля Pg 13.5) или разъем Han 7D/Han 8U |
| Вспомогательная энергия | |
| Напряжение на клеммах | AC 230 V -10 до +6 %, 47 до 63 Hz, приблиз. 6 VA или AC/DC 24 V (AC 24 V ±10 %, 47 до 63 Hz, приблиз. 3 VA) |
| Допустимая пульсация (внутри указанных границ) | приблиз. 2.5 Vpp |
Чертеж

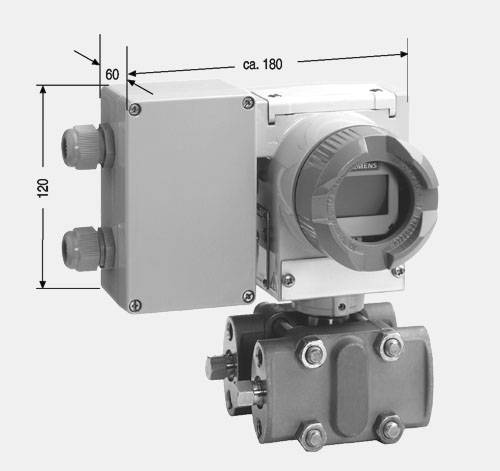

Измерительный преобразователь давления SITRANS P с доп. электроникой для 4-х проводного соединения, габаритный чертеж, размеры в мм
Схема подключения

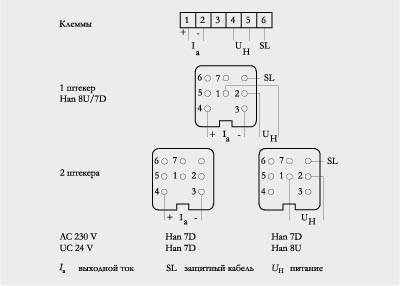

Доп. электроника для 4-х проводного соединения, схема подключения
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| E86060-A6017-A131-A3 | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ GERMAN FOR ADDITIONAL ELECTRONICS FOR FOUR-WIRE CONNECTION | 0.02 | 4 - 6 недель (B) | 1 |
