Прибор питания измерительного преобразователя / разделительный усилитель и гальваническая развязка стандартных сигналов
- Пластиковый компактный корпус (ширина 22.5/35 мм (0.88/1.38 дюйма)) со штепсельными винтовыми клеммами IP 20 для монтажа на несущую шину 35 mm (1.38 inch) по DIN EN 50 022
- Индикация вспомогательной энергии через фронтальные диоды
- Входной сигнал (питающий, вход тока, вход напряжения) выбирается, переключается через соответствующее распределение входных клемм
- Выходной сигнал (выход тока / напряжения ) переставляется через штепсельные колодки под цоколем корпуса
- Питание двухпроводных измерительных преобразователей
- Функция передачи 0/4 ... 20 mA или 0/2 ...10 V / 0/4 ... 20 mA или 0/2 ...10 V может переключаться через фронтальный переключатель диапазона измерения
- Гальваническое разделение между входом, выходом и вспомогательной энергией
Особенности
- Возможность выбора входного сигнала (питающий, выход тока или напряжения)
- Возможность выбора выходного сигнала (выход тока или напряжения)
- Возможность переключения функции передачи (0/4 ...20 мА, 0/2 ...10 V на 0/4 ...20 мА, 0/2 ...10 V)
- Гальваническое разделение между входом, выходом и вспомогательной энергией
- Индикация вспомогательной энергии на переднем светодиоде
Область применения
Преобразователь 7NG4123 блока питания и входного изолятора используется для преобразования и электрической изоляции стандартных сигналов. Когда преобразователь работает он используется для питания и передачи сигналов от двух-проводных преобразователей.
Дизайн
Прибор питания измерительного преобразователя / разделительный усилитель 7NG4123 состоит из компактного пластикового корпуса класса защиты IP20 и оборудован вставными винтовыми клеммами.
- Прибор предназначен для монтажа на несущую шину (35 мм (1.37 дюйма))
- Вспомогательная энергия предоставляется по выбору через питание низкого напряжения с помощью блока питания широкого диапазона (AC 95 ... 253 V) или через UC 24 V (постоянный и переменный ток).

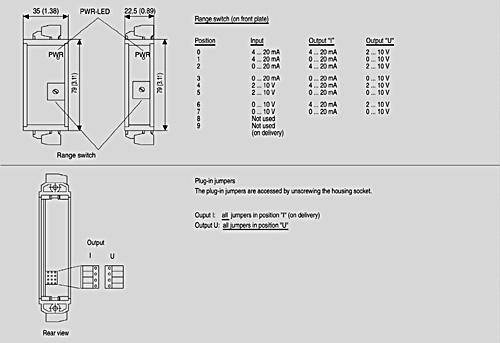

- На передней стороне размещен светодиод для индикации вспомогательной энергии и переключатель диапазона измерения.
- Вход, выход и вспомогательная энергия имеют гальваническое разделение.
Функции

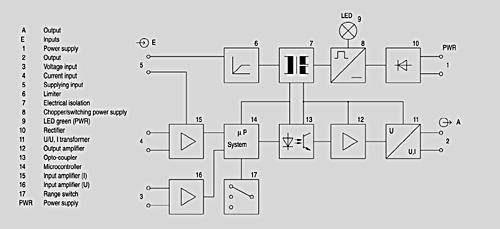

Входной сигнал прикладывается к соответствующему входу услилителя и преобразуется микроконтроллером в соответствии с преобразующей функцией до поступления на выходной выпрямитель через оптическую связь. Сигнал на выходе усиливается снова как стандартный сигнал по току/напряжению.
Когда преобразователь включен , подключенный преобразователь запитывается и ток нагрузки преобразователя прикладывается на вход усилителя (1). Преобразующая функция может быть переключена между (0/4 дo 20 mA или 0/2 дo 10 В/ 0/4 дo 20 mA или 0/2 дo 10 В) переключателем измерительных диапазонов. В калибровке нет необходимости, потому что все характеристики хранятся в микроконтроллере.
Изоляция блока питания, входного контура и выходного контура полностью исключает наводки на измеренные значения.
Технические данные
| Прибор питания измерительного преобразователя / разделительный усилитель для преобразования и разделения стандартных сигналов | |
|---|---|
| Вход | |
| Разделительный усилитель | |
| Входной сигнал | |
| - ток | 0/4 до 20 mA |
| - напряжение | 0/2 до 10 V |
| Входное сопротивление | |
| - ток | 60 |
| - напряжение | 1 M |
| Макс. допуст. входной ток | 30 mA |
| Макс. допуст. входное напряжение | 15 V |
| Прибор питания измер. преобразователя | |
| Входной сигнал | |
| - ток | 4 до 20 mA |
| напряжение питания | 15 V при 20 mA |
| входное сопротивление | 100 |
| ограничение сигнала | |
| - ток | 30 mA |
| - напряжение | 21 V |
| Выход | |
| Выходной сигнал | |
| ток | 0/4 до 20 mA |
| напряжение | 0/2 до 10 V |
| Характеристика | растущая, линейная |
| Нагрузка | |
| по току | 750 |
| по напряжению | 2 k |
| Ограничение сигнала | |
| ток | 30 mA |
| напряжение | 21 V |
| Поведение выхода | |
| при коротком замыкании на входе или открытом входе | |
| - выход 4-20 mA или 2-10 V: (вход4-20 mA или 2-10 V) | 3.4 до 3.6 mA или 1.7 до 1.8 V |
| - выход 4-20 mA или 2-10 V: (вход 0-20 mA или 0-10 V) | 4 mA или 2 V |
| - выходt 0-20 mA или 0-10 V: (вход любой) | 0 mA или 0 V |
| при коротком замык. на входе (питающ.) | 21 mA |
| - для нагрузки 600 | 22 mA или 11 V |
| Точность (от конечной величины вых. сигнала) | |
| Линейность | 0,1 % |
| Нулевая точка / усиление | 0,1 % |
| Долговременная стабильность | 0,05 % / год |
| Пульсация выходного сигнала | Upp 1 % |
| Время нарастания T90 | 150 ms |
| Влияние | |
| внешней температуры | 0,15 %/ 10 K ( 0,15 %/ 18 °F) |
| при изменении нагрузки | 0,1 % / 100 % |
| при изменении питания | 0,05 % / 10 % |
| Конструктивные особенности | |
| Конструкция | Пластиковый корпус |
| Вес | Приблиз. 0.2 kg (0.44 lb) |
| Размеры | нажмите на i-кнопку для получения дальнейшей информации |
| Материал корпуса | PC/GV 25 |
| Электрическое соединение | штепсельные винтовые клеммы, макс. 2.5 mm² |
| Условия использования | |
| Внешние условия | |
| внешняя тем-ра | -20 до +65 °C (-4 до +149 °F) |
| тем-ра хранения | -40 до +85 ° C (-40 до +185 °F) |
| функциональная тем-ра | -25 до +70 ° C (-13 до +158 °F) |
| Класс защиты по EN 60 529 | IP 20 |
| Электромагнитная совместимость | |
| - помехоустойчивость | согласно DIN EN 50 082-2 и NAMUR NE 21 |
| - излучение помех | согласно DIN EN 50 081-2 |
| Питание | |
| Функциональное малое напряжение | согласно DIN 57 100, VDE 0100 часть 410 |
| с безопасным разделением | < 50 V AC, < 120 V DC |
| Универсальный ток 24 V AC/DC | 24 V AC ± 10 %, 47 до 63 Hz, 18 до 32 V DC |
| AC напряжение | 95 до 253 V AC, 47 до 63 Hz |
| Потребляемая мощность при номинальном напряжении | 24 V DC < 1.9 W |
| 24 V AC < 2 VA | |
| 230 V AC < 3.5 VA | |
| Допустимая остаточная пульсация внутри указанных границ напряжения | Upp 2.5 V |
| Гальваническое разделение между | Питанием и входом Питанием м выходом Входом и выходом |
| Рабочее напряжение по DIN 61 010 | |
| - для 24 V | 50 V AC |
| - для 230 V | 50 V AC |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Контрольное напряжение при 24 V AC/DC между | |
| - входом и выходом | 500 V AC |
| - питанием и выходом | 500 V AC |
| - питанием и входом | 500 V AC |
| Контрольное напряжение при 230 V AC между | |
| - входом и выходом | 500 V AC |
| - питанием и выходом | 2.3 kV AC |
| - питанием и входом | 2.3 kV AC |
| Внение нормы и руководства | |
| Руководство по низкому напряжению | Согласно DIN EN 61 010 |

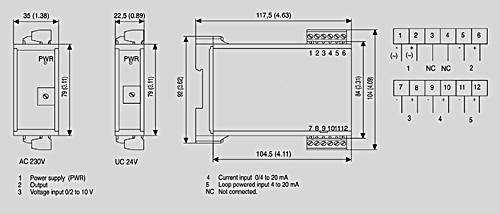

Чертеж
Размеры и схема соединения, прибор питания измерительного преобразователя и разделительный усилитель, SITRANS I, размеры в мм (дюймах)
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7NG4123-1AN00 | SITRANS I БЛОК ПИТАНИЯ/РАЗВЯЗКИ ДЛЯ МОНТАЖА НА РЕЙКУ, ДЛЯ ПИТАНИЯ ДВУХПРОВОДНЫЙ ДАТЧИКОВ И ГАЛЬВАНИЧЕСКОЙ РАЗВЯЗКИ СИГНАЛОВ, А ТАКЖЕ ПРЕОБРАЗВАНИЯ СИГНАЛОВ. ПИТАНИЕ UC 24VLY:UC 24VLY:UC 24V | 0.2 | 3 - 5 недель (A) | 1 |
| 7NG4123-1BN00 | SITRANS I БЛОК ПИТАНИЯ/РАЗВЯЗКИ ДЛЯ МОНТАЖА НА РЕЙКУ, ДЛЯ ПИТАНИЯ ДВУХПРОВОДНЫЙ ДАТЧИКОВ И ГАЛЬВАНИЧЕСКОЙ РАЗВЯЗКИ СИГНАЛОВ, А ТАКЖЕ ПРЕОБРАЗВАНИЯ СИГНАЛОВ. ПИТАНИЕ AC 95-253VPLY: AC 95-253VPLY: AC 95-253V | 0.2 | 3 - 5 недель (A) | 1 |
