Инженерное Бюро Авиган предлагает системы для удаленного контроля, сбора и управления данных с различных технологических линий, энергосистем.
удаленные терминалы данных, оборудование и разработку/поставку настройку и ввод в эксплуатацию систем контроля управления и передачи данных/параметров как от отдельных датчиков и контрольно-измерительных приборов, исполнительных механизмов, так и от/для самостоятельных технологических линий.
Многие системы автоматизации технологических процессов, которые наша компания АВИГАН уже реализовала для наших клиентов, оборудованы удаленным терминалом данных или системой удаленного контроля управления и передачи данных посредством которой возможен полный контроль управление и визуализация данных с любой точки земного шара.
Системы, которые мы предлагаем могут быть нескольких видов - по функциональному назначению получаемых и обрабатываемых данных:
непосредственно для оператора который удаленно должен контролировать и управлять процессом производства или отдельными параметрами технологической линии
пульт оператора/диспетчера географически очень удален от объекта данные с которого необходимо контролировать или управлять

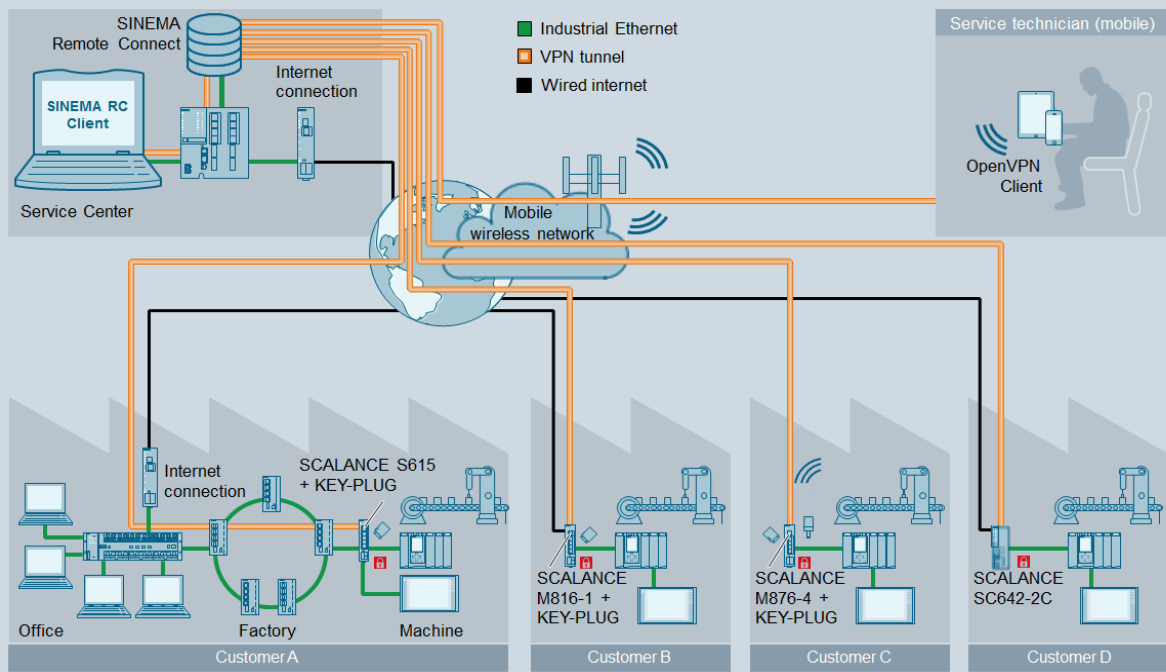

для сервисной службы которая находится на значительном расстоянии от технологического объекта или производственной линии

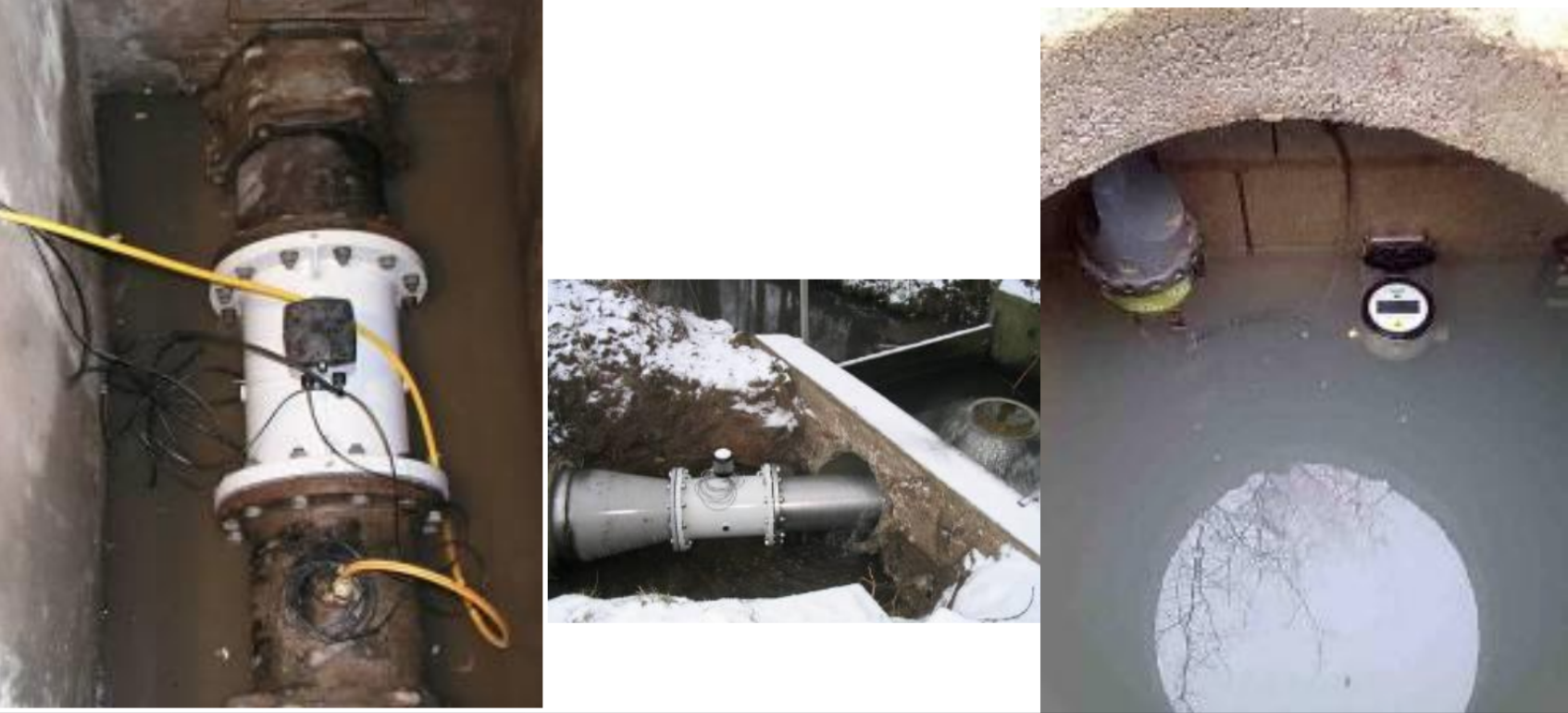

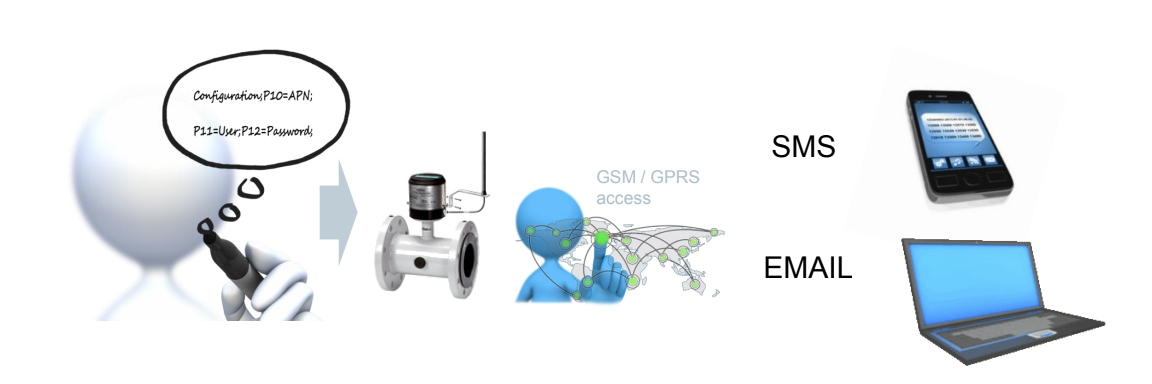

компактные удаленные терминалы данных для передачи данных от оборудования расположенного в сложных полевых условиях (например данные о расходе жидкости от системы орошения с расходомера)
компактные удаленные терминалы данных контролируют удаленные точки измерения даже в тех местах, где нет источника питания
- · Простое конфигурирование с помощью веб-браузера вместо программирования

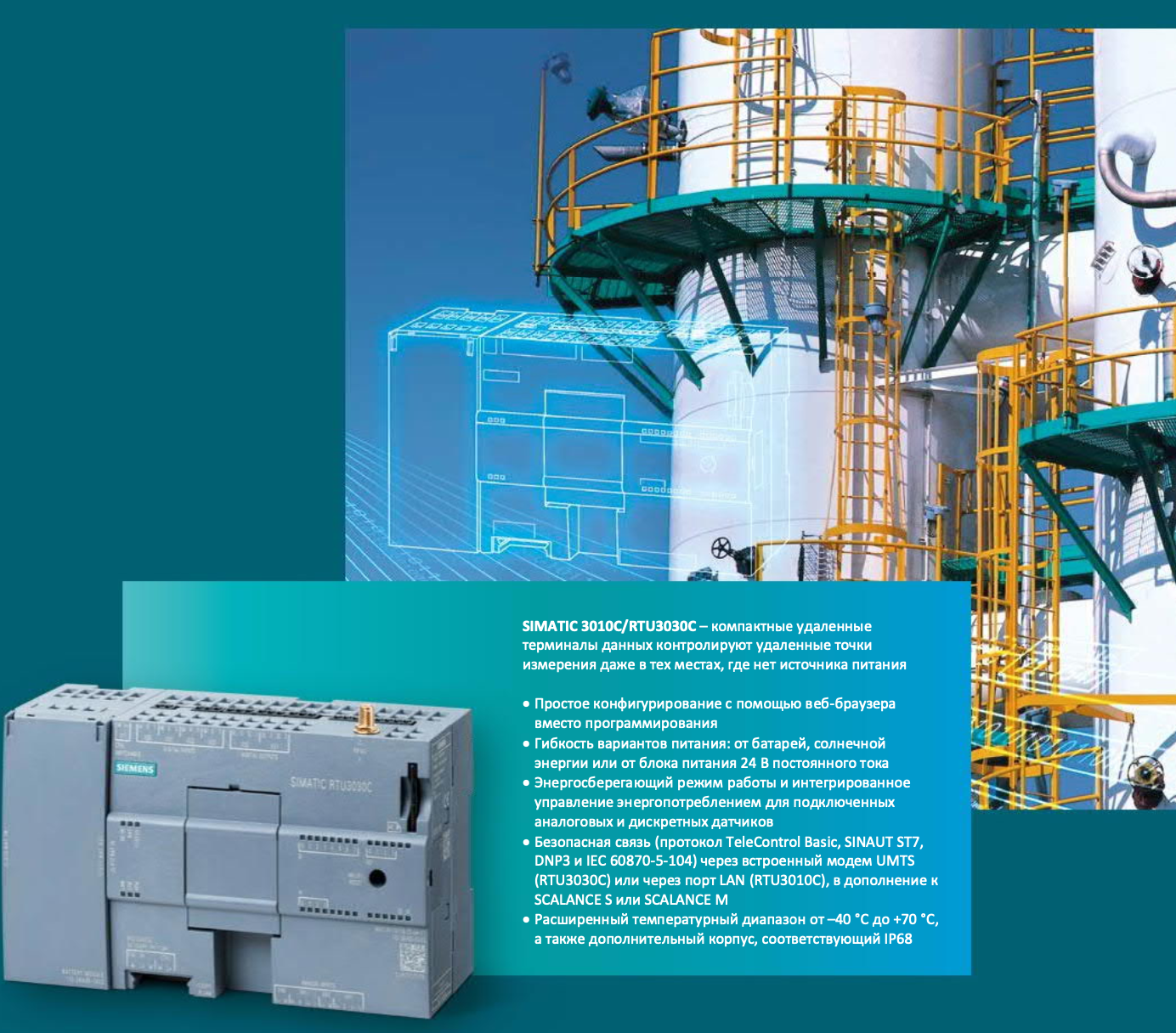

SIMATIC 3010C/RTU3030C
- · Гибкость вариантов питания: от батарей, солнечной энергии или от блока питания 24 В постоянного тока
- · Энергосберегающий режим работы и интегрированное управление энергопотреблением для подключенных аналоговых и дискретных датчиков
- · Безопасная связь (протокол TeleControl Basic, SINAUT ST7, DNP3 и IEC 60870-5-104) через встроенный модем UMTS (RTU3030C) или через порт LAN (RTU3010C), в дополнение кSCALANCE S или SCALANCE M
- · Расширенный температурный диапазон от –40 °C до +70 °C,а также дополнительный корпус, соответствующий IP68
- Интегрированная коммуникация вплоть до полевого уровня становится все более важным фактором успеха наших клиентов. В решениях по автоматизации доступность данных с приборов в любое время необходима для сбора информации о состоянии предприятия на основе существующих данных, и для выработки правильных мер по техническому обслуживанию с учетом времени и объема. С нашими современными решениями это не проблема. Даже проверенные предприятия, которые работают много лет, можно расширить с небольшими инвестициями таким образом, чтобы самые важные данные были доступны – не только на местном уровне, но и с безопасным доступом из любой точки по всему миру, если это необходимо.

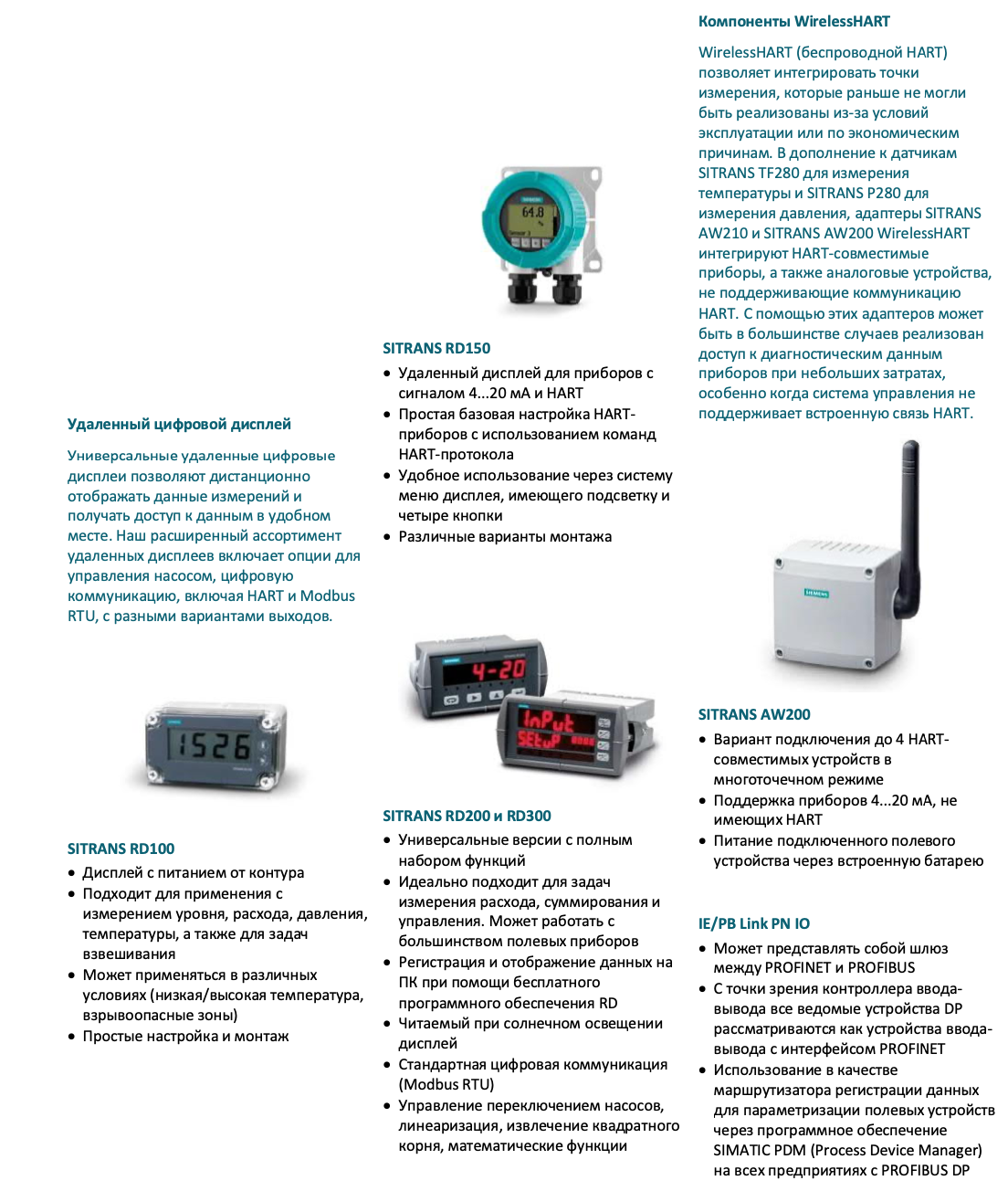

Удаленный цифровой дисплей
Универсальные удаленные цифровые дисплеи позволяют дистанционно отображать данные измерений и получать доступ к данным в удобном месте. Наш расширенный ассортимент удаленных дисплеев включает опции для управления насосом, цифровую коммуникацию, включая HART и Modbus RTU, с разными вариантами выходов.
SITRANS RD100
- · Дисплей с питанием от контура
- · Подходит для применения с
измерением уровня, расхода, давления,температуры, а также для задач взвешивания
- · Может применяться в различных условиях (низкая/высокая температура,взрывоопасные зоны)
- · Простые настройка и монтаж
SITRANS RD150
Удаленный дисплей для приборов с сигналом 4...20 мА и HART
Простая базовая настройка HART-приборов с использованием командHART-протокола
Удобное использование через систему меню дисплея, имеющего подсветку и четыре кнопки
Различные варианты монтажа
SITRANS RD200 и RD300
Универсальные версии с полным набором функций
Идеально подходит для задач измерения расхода, суммирования и управления. Может работать с большинством полевых приборов
Регистрация и отображение данных на ПК при помощи бесплатного программного обеспечения RD
Читаемый при солнечном освещении дисплей
Стандартная цифровая коммуникация(Modbus RTU)
Управление переключением насосов,линеаризация, извлечение квадратного корня, математические функции
Компоненты WirelessHART
WirelessHART (беспроводной HART)позволяет интегрировать точки измерения, которые раньше не могли быть реализованы из-за условий эксплуатации или по экономическим причинам. В дополнение к датчикамSITRANS TF280 для измерения температуры и SITRANS P280 для измерения давления, адаптеры SITRANS AW210 и SITRANS AW200 WirelessHARTинтегрируют HART-совместимые приборы, а также аналоговые устройства,не поддерживающие коммуникациюHART. С помощью этих адаптеров может быть в большинстве случаев реализован доступ к диагностическим данным приборов при небольших затратах,особенно когда система управления не поддерживает встроенную связь HART.
SITRANS AW200
Вариант подключения до 4 HART-совместимых устройств в многоточечном режиме
Поддержка приборов 4...20 мА, не имеющих HART
Питание подключенного полевого устройства через встроенную батарею
IE/PB Link PN IO
Может представлять собой шлюз между PROFINET и PROFIBUS
С точки зрения контроллера ввода-вывода все ведомые устройства DP рассматриваются как устройства ввода-вывода с интерфейсом PROFINET
Использование в качестве маршрутизатора регистрации данных для параметризации полевых устройств через программное обеспечениеSIMATIC PDM (Process Device Manager)на всех предприятиях с PROFIBUS DP
