Техническое решения компании Инженерное Бюро АВИГАН по силовому электрооборудованию и автоматизированной сuсmeмы управления АСУ ТП на действующих аммиачных холодильных установок АХУ промышленных и производственных предприятий как пример реализованный проект на Андрушевском маслосырзаводе

По надежности электроснабжения потребители АХУ электропитание щита ЩС осуществляется по двум независимым вводам. Переключение вводов выполняется секционным переключателем. Установленная мощность Ру=425,4 кВт, расчетная Рр=394,4 кВт, расчетный ток lp=724 А

В состав АХУ входит электрооборудование:

компрессорной установки
конденсаторной установки
циркуляционного. ресивера; - насосов хладоносителя 1 раб.+1 рез;
фоконденсатора (второй пусковой комплекс},-
насосов cucmeмы утилизации тепла 1раб.+1рез (второй пусковой комплекс).

Компрессорная установка поставляется в комплекте с силовым шкафом и пультом управления и связана с АСУ ТП АХУ цифровым интерфейсом.

Работа АХУ через систему АСУ ТП АВИГАН предусматривается в 3-х режимах

местный - для пуско- наладочных работ и аварийного ручного управления, -
централизованный дистанционный - с автоматизированного рабочего места (АРМ) технолога
удаленный с любого места земли, где есть интернет – посредством подключения терминала (ПК, планшет, мобильный телефон и т.п.)и пройдя 2-х этапную аутентификацию в Системе АВИГАН

Режим централизованного дистанционного управления обеспечивается АСУ ТП, выполненной на базе технических средств фирм SIEMENS, Danfoss, WIKA и др. европейские производители. Системой АВИГАН, предусмотрен дистанционный контроль и управление аммиачной холодильной установки АХУ с любого места земного шара

В состав комплекса технических средств АСУ ТП входит промышленный свободно программируемый контроллер SIMA TIС S7, установленный в щите ЩК и автоматизированное рабочее место (АРМ) технолога, расположенное в операторской.

АСУ осуществляет выполнение информационных и управляющих функций, обеспечивающих контроль и управление всеми электрифицированными механизмами. Структурная схема АСУ ТП установки

Система обеспечивает прием и обработку информации поступающей от устройств управления электроприводами пусковой, релейно-контактной aппapaтypы и датчиков контролирующих работу механизмов АХУ а также управление механизмами в реальном масштабе времени.

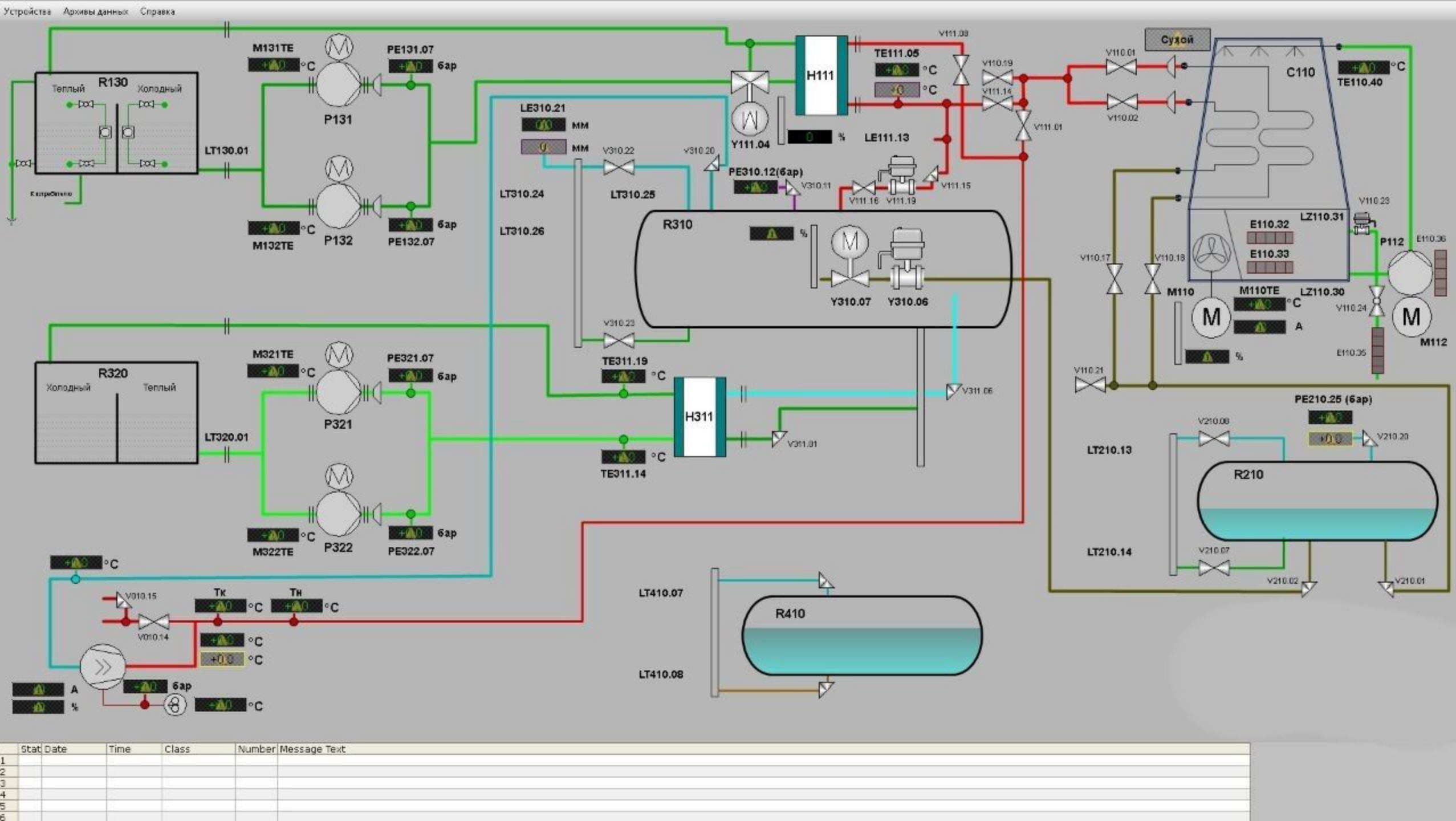

Автоматизированное рабочее место технолога, разработанное на базе персонального компьютера, укомплектовано 32-дюймовым цветным монитором для отображения статических и динамических мнемосхем.

связь между контроллером и АРМ технолога осуществляется по кабелю передачи дaнных (экранированная витая пара).

Система управления на действующих аммиачных холодильных АВИГАН дополнительно контролирует также концентрацию аммиака в воздухе цеха и аппаратного отделения, аварийное отключение электрооборудования и существующей вентиляции существующей цеха с помощью датчиков аварийной концентрации аммиака и кнопками, установленными у входов в цех с одновременной подачей сигнала на включение существующей аварийной вытяжной вентиляции.

У входов в цех предусмотрена также светозвуковая сигнализация, предупреждающая о загазованности помещения
