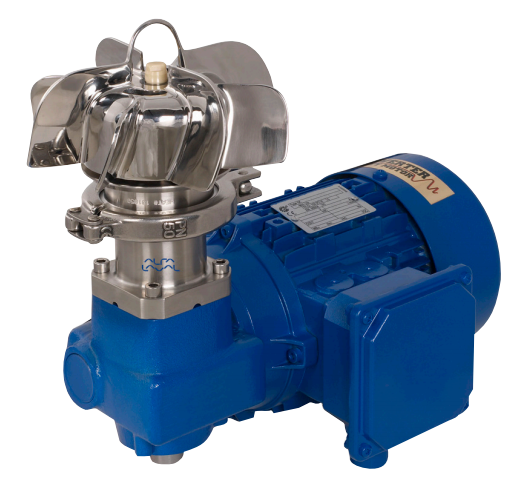

Магнитная мешалка
Мешалки с магнитной подвеской обладают высокой
эффективностью перемешивания и могут использоваться в областях с
высокими санитарно-гигиеническими требованиями.
Принцип действия
Запатентованная конструкция узла подвески является полностью
промываемой и обеспечивает возможность работы всухую.
Перемешивание можно вести на различных скоростях от минимальной
- 10 об/мин, оказывающей щадящее воздействие на продукт, до
скорости 250 об/мин. Мешалки данного типа могут быть установлены в
резервуарах объемом от 30 до 10000 литров.
Типовая конструкция
Мешалка с магнитной подвеской состоит из приварной
пластины и модуля мешалки с зубчатой передачей. Приварная
пластина заказывается и поставляется отдельно, что позволяет
провести предварительную подготовку к монтажу мешалки. Управление
осуществляется от блока частотно-регулируемого привода (ЧРП).
Настройки блока проведены на заводе и обеспечивают оптимальный
режим функционирования.
Может быть использован любой бренд местного ЧРП, указанный в
руководстве на миксер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Чистота обработки смачиваемых
поверхностей: . . . . . . . . . . . . . . . . . . Ra <0,5 мкм и мех.полировка
Опция: . . . . . . . . . . . . . . . . . . . . . . . Ra <0,5 мкм и
электрополировка
*Рабочее давление: .............. от -1 до 7 бар (изб.)
- WFI . . . . . . . . . . . . . . . . . . . . . . . . от 2 до 7 бар (изб.)
Примечание: Убедитесь, что температура жидкости ниже температуры
кипения
Напряжение и частота
- 3x332-575 В, 60 Гц (Канада)
- 3x230-400 В, 50 Гц (ROW)
Класс защиты
Электродвигатели пер. тока . . . . . . . . . IP66
Отдельный ЧРП перем. тока: . . . . . . . . IP66
Типоразмеры электродвигателя
MM 338-4/6: . . . . . . . . . . . . . . . . . . . 0,37 кВт
MM 434-8/10: . . . . . . . . . . . . . . . . . . . 1.1 кВт
Ключові факти
- Скорость перемешивания от 10 до 250 об/мин
- Установка в резервуары объёмом от 30 до 10000 литров
- Узел подвески полностью промываемый, допускает работу всухую
- Приварная пластина поставляется отдельно для предварительной подготовки к монтажу
- Чистота обработки смачиваемых поверхностей: Ra <0,5 мкм и мех.полировка; опция — Ra <0,5 мкм и электрополировка
- Рабочее давление: от -1 до 7 бар (изб.); WFI — от 2 до 7 бар (изб.)
- Напряжение и частота: 3x332-575 В, 60 Гц (Канада); 3x230-400 В, 50 Гц (ROW)
- Класс защиты электродвигателей пер. тока и отдельного ЧРП: IP66
- Типоразмеры электродвигателя: MM 338-4/6 — 0,37 кВт; MM 434-8/10 — 1.1 кВт
Питання та відповіді
- В каких резервуарах можно установить магнитную мешалку?
- Мешалки данного типа могут быть установлены в резервуарах объёмом от 30 до 10000 литров.
- Какой диапазон скоростей перемешивания?
- От минимальной 10 об/мин, оказывающей щадящее воздействие на продукт, до скорости 250 об/мин.
- Подходит ли мешалка для производств с высокими санитарными требованиями?
- Да, мешалки с магнитной подвеской обладают высокой эффективностью перемешивания и могут использоваться в областях с высокими санитарно-гигиеническими требованиями; узел подвески полностью промываемый.
- Какое рабочее давление выдерживает мешалка?
- Рабочее давление от -1 до 7 бар (изб.), для WFI — от 2 до 7 бар (изб.). Температура жидкости должна быть ниже температуры кипения.
- Какой привод используется для управления?
- Управление осуществляется от блока частотно-регулируемого привода (ЧРП); настройки проведены на заводе. Может быть использован любой бренд местного ЧРП, указанный в руководстве на миксер.
