Гідравлічний кільцевий тензодатчик сили
Опис
Компактний гідравлічний кільцевий тензодатчик сили моделі F6116 забезпечує просте та економічне вимірювання й індикацію сил. Діапазони вимірювання — від 320 N до 120 kN [0 ... 72 lbf до 0 ... 26.977 lbf]. Оскільки він не залежить від будь-якого джерела живлення, цей тип вимірювальної системи створює ідеальні умови експлуатації для різних сфер застосування.
Гідравлічне вимірювання сили використовує комбінацію поршень–корпус із різними ущільненнями як сенсорний вузол. Сила, що діє, є добутком площі та тиску. Для індикації тиску можна застосовувати або манометри, або датчики тиску, або прилади для вимірювання тиску з контактними пристроями. Шкалу індикатора можна визначати в різних одиницях, наприклад у N, kN, kg, t.

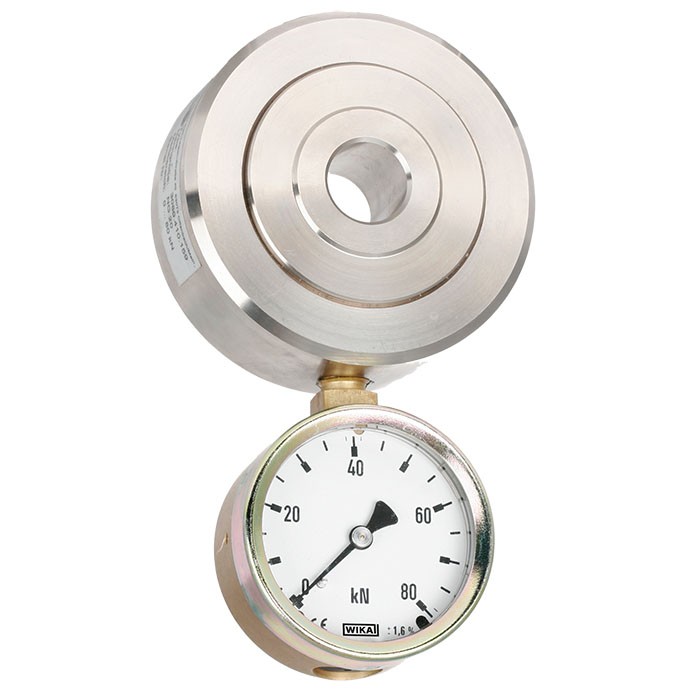

Гідравлічний кільцевий тензодатчик сили, модель F6116
Особливості
- Діапазони вимірювання 0 ... 320 N до 0 ... 120 kN [0 ... 72 lbf до 0 ... 26,977 lbf]
- Відносна похибка лінійності: ±1.0 ... ±1.6 % F nom з аналоговим манометром ±0.5 % F nom з цифровим манометром або датчиком тиску
- ±1,0 ... ±1,6 % F ном з аналоговим манометром
- ±0,5 % F ном з цифровим манометром або датчиком тиску
- Хід поршня ≤ 0.5 мм [≤ 0.02 дюйма]
- Працює без напруги живлення
- 5-річна гарантія герметичності
Питання та відповіді
Які діапазони вимірювання сили підтримує модель F6116?
Від 0 ... 320 Н до 0 ... 120 кН (відповідно 0 ... 72 lbf до 0 ... 26 977 lbf).
Яка точність вимірювання?
З аналоговим манометром відносна похибка лінійності становить ±1,0 ... ±1,6 % F nom; з цифровим манометром або датчиком тиску — ±0,5 % F nom.
Чи потрібне датчику електроживлення?
Ні, гідравлічний принцип працює без напруги живлення, що робить систему придатною для автономного застосування.
Як підключається індикатор тиску?
Монтаж здійснюється прямим способом через адаптер, капіляр або вимірювальний шланг.
Чи витримує датчик перевантаження?
Так, передбачене перевантаження до 130 % від номінального значення.
У якому температурному діапазоні можна експлуатувати датчик?
Від -25 °C до +50 °C як для навколишнього середовища, так і для середовища.
Який ступінь захисту від пилу та вологи?
IP65.
Чим модель F6116 відрізняється від інших у серії F61?
F6116 — це компактна версія гідравлічного кільцевого тензодатчика сили з діапазоном до 120 кН і гарантією герметичності 5 років.
Зберіть SPP-F6116 під свою задачу
Артикул збирається автоматично. Якщо сумніваєтесь — напишіть інженеру; підкажемо за параметрами лінії.
- МодельF6116 Гідравлічний кільцевий датчик сили NS20, компактна версія 0...320N до 0...120kN
- Тип монтажуПряме складання
- Додатковий вимірювальний пристрій—
- Місце підключення (залежно від індикаторного пристрою)—
- Номінальне зусилля/Номінальне навантаження—
- Відносна похибка лінійності—
- Ступінь захисту від проникнення IPIP65
- Транспортний кейсКомпактний транспортний кейс - Зовнішні габарити: 340ммx286ммx104мм [ДxШxВ]
- Технічні дані згідно з паспортом (datasheet)FO52.18
Завершіть конфігурацію
Оберіть всі параметри, щоб надіслати запит.
| Модель | F6116 |
| Сімейство | F61 |
| Підтип | Hydraulic ring force transducer |
| Діапазон сили | 320…120000 N · 72…26977 lbf · 0.32…120 kN |
| Клас точності | ≤ ±1.0 % ... ≤ ±1.6 % Fnom |
| Темп. процесу | −25…+50 °C |
| Спосіб монтажу | Direct mounting about adapter, Capillary, Measuring hose |
| Матеріал тензодатчика | Stainless steel |
| Темп. навколишнього середовища | −25…+50 °C |
| Ступінь захисту IP | IP65 |
| Вага | 2.1 kg |
| Сертифікати | EACRoHSEU declaration of conformityEMV-directiveRoHS-directiveCE |
| Захист від перевантаження | 130 % |
| Мови datasheet | EN |
| Model F6116 | |
|---|---|
| Rated force F nom | 0 ... 320 N to 0 ... 120 kN [0 ... 72 lbf to 0 ... 26.977 lbf] |
| Nominal size | NS 20 ring |
| Display | ■ Pressure gauge, model 213.40 (NS 63) ■ Pressure gauge, model PGS23 ■ Digital pressure gauge, model DG-10 ■ Pressure sensor (on request) |
| Relative linearity error d lin | |
| Pressure gauge | ≤ ±1.6%F nom |
| Pressure sensor/digital pressure gauge | ≤ ±0.5%F nom |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Rated displacement s nom | < 0.5 mm[< 0.02 in] |
| Rated temperature range B T, nom | -25 …+50 °C [-13 ... 122 °F] |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type | ■ Direct mounting about adapter ■ Capillary ■ Measuring hose for 'separation without any loss less connection' |
| Fill fluid | Glycerine 70 %/ water30% |
| Assembly aid | Threaded holes on the bottom of the case |
| Weight | |
| with pressure gauge, model 213.40 (NS 63) | 2.1 kg [4.63 lbs] |
| with digital pressure gauge, model DG-10 | 2.3 kg [5.1 lbs] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMV-directive | ||
| RoHS-directive | ||
| EAC (option) | Eurasian Economic Community | |
| EMV-directive |
| Version | Pressure gauge | Digital pressure gauge | Options | |||
|---|---|---|---|---|---|---|
| Rated force | System pressure | Model 213.40 | Model DG-10 | Measuring hose DN 2 [max. L] | Capillary [max. L] | |
| N/kN [lbf] | bar | m | m | |||
| 320 [72] | N [lbf] | 1.6 | 1) | - | - | - |
| 500 [112] | 2.5 | | - | - | - | |
| 800 [180] | 4 | | - | - | 1.0 | |
| 1.2 [270] | kN [lbf] | 6 | | - | 0.5 | 1.0 |
| 2 [450] | 10 | | - | 1.0 | 2.0 | |
| 3.2 [719] | 16 | | - | 1.0 | 2.0 | |
| 4 [900] | 20 | | 2) | 1.5 | 2.0 | |
| 5 [1,124] | 25 | | - | 1.5 | 2.0 | |
| 8 [1,798.5] | 40 | | - | 1.5 | 2.0 | |
| 10 [2,248] | 50 | | | 2.0 | 2.0 | |
| 12 [2,698] | 60 | | - | 2.0 | 2.0 | |
| 20 [4,496] | 100 | | | 2.0 | 2.0 | |
| 32 [7,194] | 160 | | | 2.0 | Other lengths on request | |
| 50 [11,240] | 250 | | | 3.2 | ||
| 60 [13,488] | 315 | | - | 3.2 | ||
| 80 [17,984] | 400 | | | 3.2 | ||
| 120 [26,977] | 600 | | | 3.2 | ||
| Other rated loads and versions on request |
