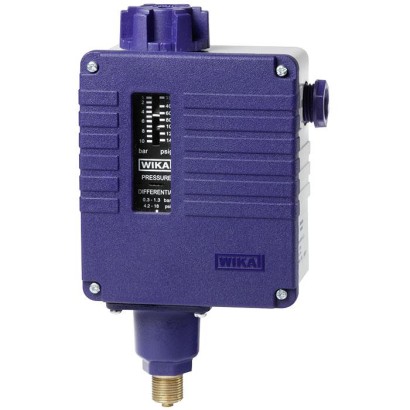

Реле тиску, версія для важких умов
Опис
PSM-550 застосовується в системах промислового керування, моніторингу та сигналізації.
Точку перемикання можна задати замовником на місці.
Прилад може комутувати електричні навантаження до AC 230 V, 10 A.
Реле тиску PSM-550 забезпечує багато можливостей застосування з некорозійними середовищами, такими як масло, вода та повітря.
∙ 04/2026
Реле тиску, виконання підвищеної міцності, модель PSM-550
Особливості
- Неповторюваність ≤ 1 %
- Діапазони налаштування для вакууму, надлишкового та комбінованого тиску
Питання та відповіді
Які діапазони вимірювання доступні для PSM-550?
Доступні діапазони від 0 … 300 mbar до 10 … 30 bar, включно з вакуумним діапазоном −1 … 0 bar і комбінованим −0,8 … 5 bar.
Наскільки точне реле тиску?
Точність становить ≤ 1 % діапазону вимірювання відповідно до стандарту BS 6134.
Яке процесне з'єднання у цього приладу?
Процесне з'єднання — G 3/8 B.
З якими середовищами сумісний PSM-550?
Прилад призначений для некорозійних середовищ, таких як масло, вода та повітря. Деталі, що контактують із середовищем, виготовлені з нержавіючої сталі 1.4401, лудженої сталі EN1A, мідного сплаву CuSn6 та NBR.
У якому температурному діапазоні може працювати прилад?
Температура середовища: −20 … +170 °C; температура навколишнього середовища: −40 … +70 °C.
Який ступінь захисту корпусу?
Ступінь захисту — IP67.
Чи має PSM-550 вибухозахищене виконання?
Ні, у наданих даних вибухозахищене виконання не вказано; сертифікація обмежується RoHS, CE та Low Voltage Directive.
Як задається точка перемикання?
Точку перемикання можна задати замовником безпосередньо на місці, а функція перемикання передбачає регульований диференціал (гістерезис).
| Модель | PSM-550 |
| Сімейство | PSM |
| Підтип | Pressure switch |
| Діапазон тиску | 0…300 mbar · 0.1…1.1 bar · 0.2…3 bar · 0.2…6 bar · 1…10 bar · 2…17 bar · 4…17 bar · 10…30 bar · -1…0 bar · -0.8…5 bar |
| Клас точності | ≤ 1 % of span |
| Стандарт точності | BS 6134 |
| Технологічне приєднання | G ⅜ BG 3/8 B |
| Темп. процесу | −20…+170 °C |
| Електр. приєднання | Cable gland ½ NPT |
| Функція перемикання | Adjustable switch differential (hysteresis) |
| Перемикальні контакти | 1 |
| Матеріал змочуваних частин | Stainless steel 1.4401, Free cutting steel EN1A, tin-plated, Copper alloy CuSn6, NBR, Bellow, copper alloy CuSn6, Copper alloy, Bellow, stainless steel 1.4401, Diaphragm, NBR |
| Матеріал ущільнення | NBR |
| Темп. навколишнього середовища | −40…+70 °C |
| Ступінь захисту IP | IP67 |
| Вага | 1.2 kg |
| Сертифікати | RoHSCELow Voltage Directive |
| Мови datasheet | EN |
| Unit | Setting range 1) | Permissible switch point on rising pressure | Permissible switch point on falling pressure | Adjustable switch differential 2) | Max. working pressure depending on measuring element | ||
|---|---|---|---|---|---|---|---|
| Bellow, copper alloy | Bellow, stainless steel | Diaphragm, NBR | |||||
| mbar | 0 ... 300 | 10 ... 300 | 0 ... 250 | 10 ... 50 | - | - | 500 |
| bar | 0.1 ... 1.1 | 0.17 ... 1.1 | 0.1 ... 0.94 | 0.07 ... 0.16 | 7 | 7 | - |
| 0.2 ... 3 | 0.32 ... 3 | 0.2 ... 2.25 | 0.12 ... 0.75 | 7 | 7 | - | |
| 0.2 ... 6 | 0.45 ... 6 | 0.2 ... 4.8 | 0.25 ... 1.2 | 15 | 25 | - | |
| 1 ... 10 | 1.3 ... 10 | 1 ... 8.7 | 0.3 ... 1.3 | 16 | 25 | - | |
| 2 ... 17 | 2.3 ... 17 | 2 ... 15 | 0.3 ... 2 | - | 25 | - | |
| 4 ... 17 | 5.2 ... 17 | 4 ... 13 | 1.2 ... 4 | 25 | 25 | - | |
| 10 ... 30 | 11 ... 30 | 10 ... 26 | 1 ... 4 | 45 | 45 | - | |
| -1 ... 0 | -0.91 ... 0 | -1 ... -0.4 | 0.09 ... 0.4 | 7 | 7 | - | |
| -0.8 ...+5 | -0.3 ...+5 | -0.8 ...+3 | 0.5 ... 2 | 15 | 25 | - |
| Current consumption 4) | Voltage | Current |
|---|---|---|
| Resistive load AC-1 | AC 230V | 10 A |
| Inductive load AC-15 | AC 230V | 4 A |
| Process connection per | Thread size |
|---|---|
| ISO 228-1 | G⅜B |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union |
